FLEXICU T 用户指南 15 使用机器 夹具 可在 FLE X IC UT 中使用多种不同的夹具 紧固件虎钳（代码 51717 ） 专门设计用于纵向切割紧固件 V 形虎钳（代码 51715 ） 异形虎钳（代码 51716 ）
FLEXICUT
用户指南
14
操作说明
一般资料
配件
滤器
两个平键（15），用于安装和拆卸切割轮
一个平键（13）用于设置手臂
电源线
开机

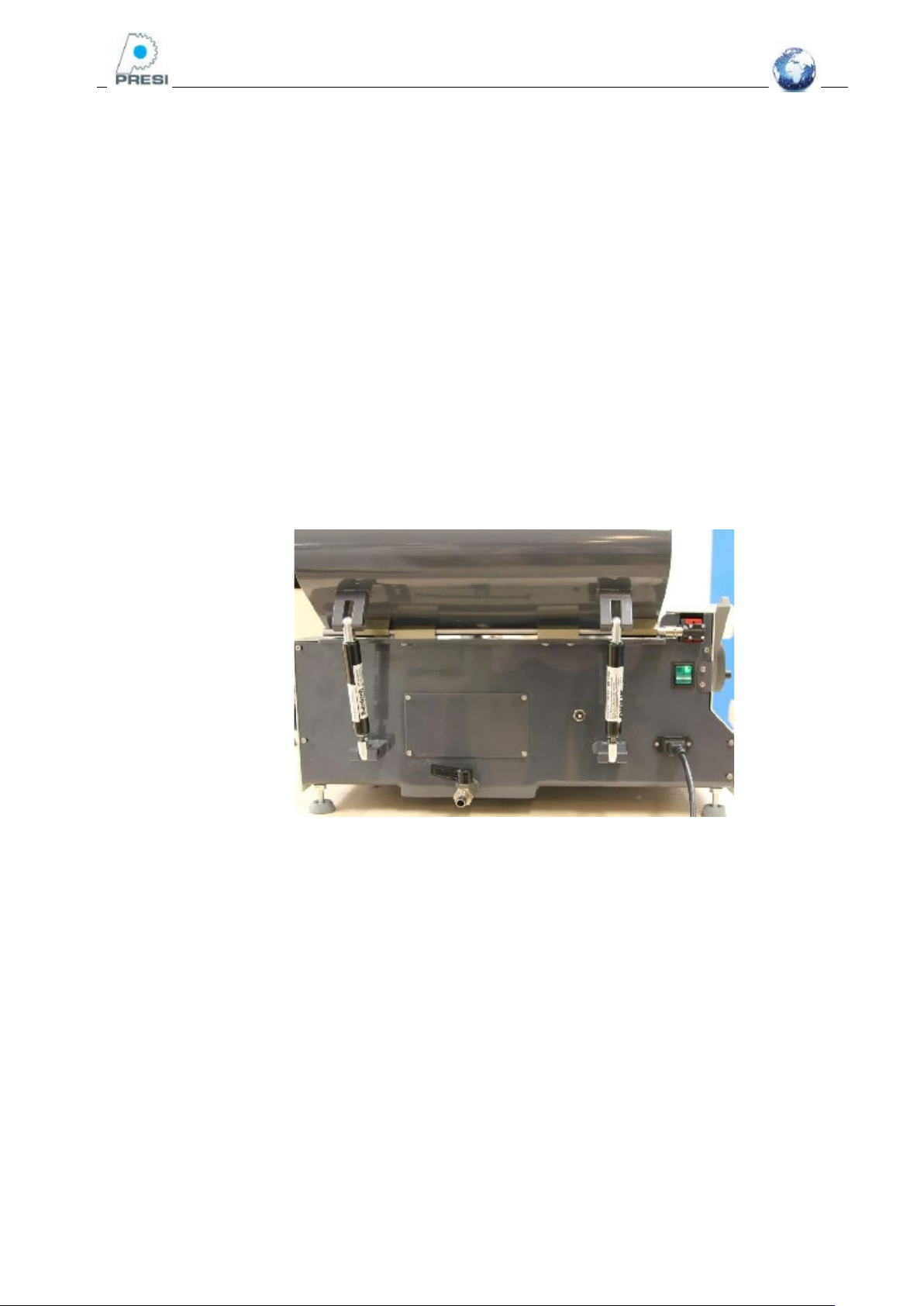

使用位于机器左侧背面的主开关为 FLEXICUT 供电。
机器打开，屏幕启动
FLEXICUT
用户指南
15
使用机器

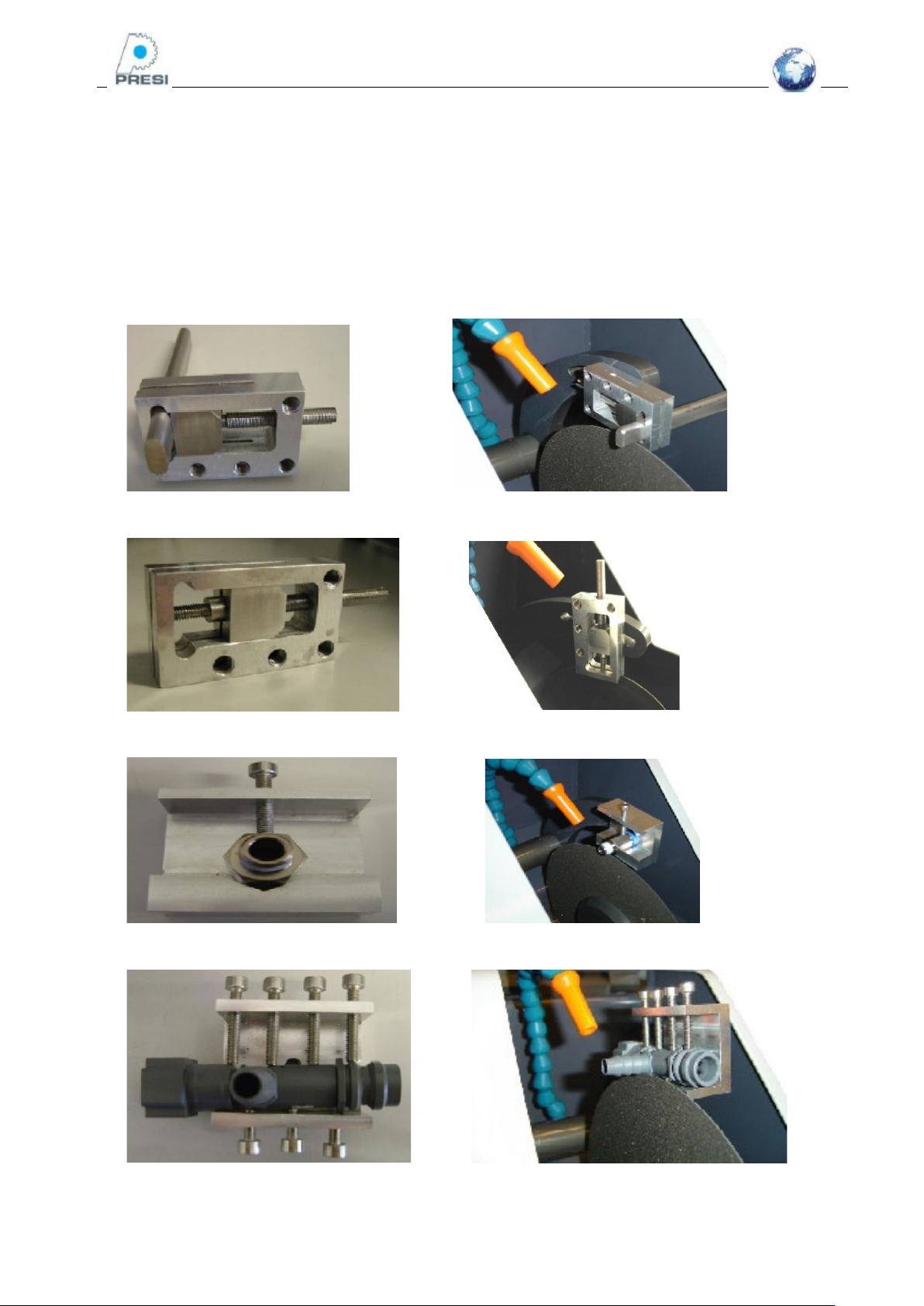

夹具
可在 FLEXICUT 中使用多种不同的夹具
紧固件虎钳（代码 51717）
专门设计用于纵向切割紧固件
V 形虎钳（代码 51715）
异形虎钳（代码 51716）
FLEXICUT
用户指南
16

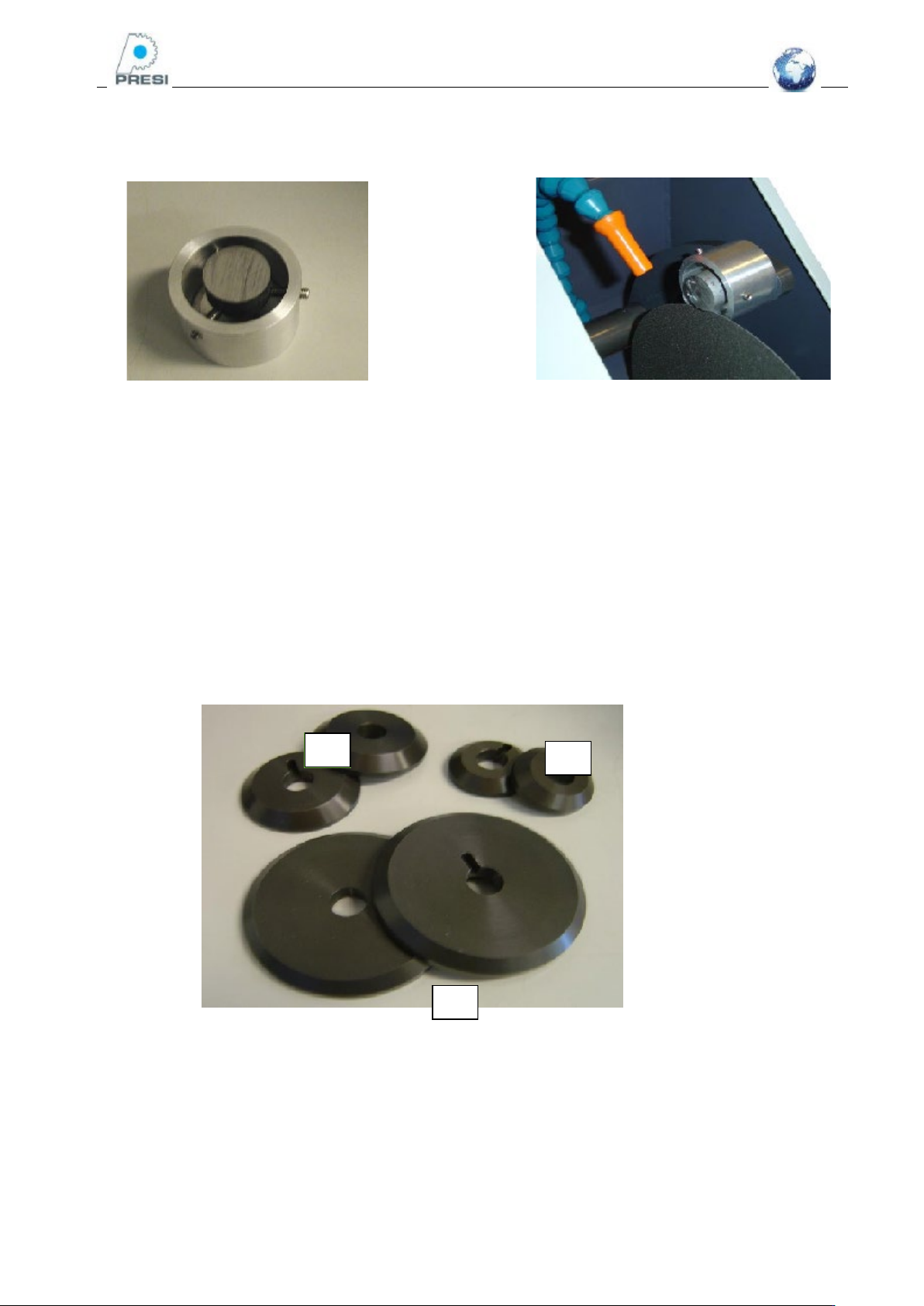

IRound 样品虎钳（代码 51714）
安装切割轮（最大直径 200 mm）
安装后法兰，确保定位销正确对齐。使用适合车轮直径的法兰尺寸。
对于树脂（研磨）盘，建议在车轮和法兰之间使用适配环
如果需要，将车轮与减速环一起放置在轴上
然后是第二个适配环、前法兰和螺母。
小心地（逆时针）拧紧螺母
A: 法兰 直径 35 mm (型号 51710)
B: 法兰 直径 50 mm (型号 51711)
C: 法兰 直径 75 mm (型号 51712)
注意：如果使用直径为 200 mm 的切割轮，则必须移除油箱底部的格栅。
B
A
C
