FLEXICUT
用户指南
21
如何使用手臂
在开始切割周期（打开罩）之前，可以移动配备样品夹头的手臂，以便将材料放
在所需的位置使用车轮切割。 • 要将手臂从左向右移动，反之亦然，需要将车轮转向机
器的左侧。移动车轮，将样品夹头定位在所需的切割位置。 • 按 «0.00 » 重置（零）位
置，如果需要精确切片厚度（在第二次切割后）
A:平衡臂
B：测微横向运动轮
可以通过拧开«A»来设置手臂位置，设置位置，并在位置时拧紧螺丝。此程序允许您设
置手臂的末端笔触
• 切割速度 Flexicut 可在机器的左侧动作臂上获得 3 个可移动重量（50/100/250g）。沿着
手臂移动重量将改变切割上的负载，从而改变切割速度。 • 夹头和恶习安装在摆动的手
A
B
FLEXICUT
用户指南
22
臂上。 • 将一个重量向前移动，向后移动一个重量，直到找到平衡位置 • 平衡后，将第
三个重量向前移动，以增加负载 • 负载取决于 2 个前重量之间的距离。 • 安装切割轮并
设置夹头位置。
设置前后重量之间的平衡。
«A»（250g）必须放置在臂轴后面。»B"（100g），在臂轴前。"A"和"B"用于查找正确的
平衡（要切割的样本必须在手臂上）。"C"（50g）用于在手臂上设置负载。切割速度将
链接到此负载。
当前所有操作完成后，必须关闭引擎盖。然后按"A"开始循环。 当手臂到达底部位置时，
FLEXICUT 会自动停止。
A
B
C
A
FLEXICUT
用户指南
23

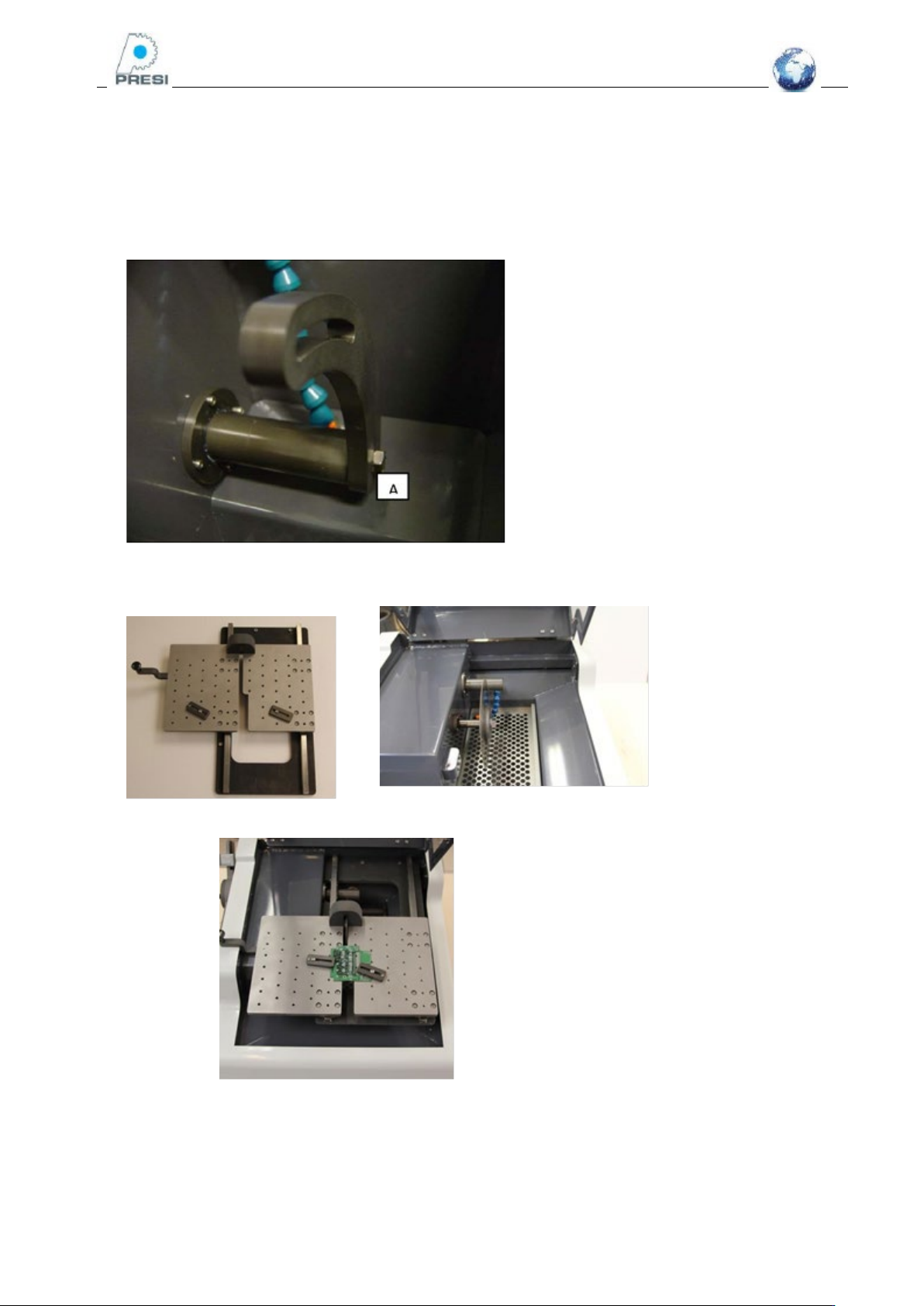

移动平台
安装平台
要使用滑动工作台，必须首先拧下«A»以拆下臂。
然后安装工作台并用提供的 3 个螺钉拧紧
