规格参数 (Spe cifica tions ) ： 客梯搬运 数 控 编 程 Model X-7100-E 光管 光管类型 封闭式 空间分辨率 5-7μm 光管电压 90kv（RM I) 光管电流 200μA 平板 取像方式 平板数字成像 成像精度 85μm A/D转换量化 密度值 16bit (655 36) 分辨率 1280*1024px 采集帧频 20（FPS) 系统 光学放大倍率 250X 系统放大倍率 1000X 操作系统 …
应用范围 (Application)：
1. 路由器（Router）
3. 锂电池 (Lithium battery)
5. 电子线束 (Wire harness)
2. 线材 ( Wire rod )
4. 显示屏 (Display )
6. 保险丝 (Fuse)
路由器 线材 电子传感器电子线束
电池保护板 显示屏 保险丝锂电池
瑞茂光学推出的X-7100-E检测设备，应用领域非常广泛，常见应用于电子元器件的内部结构检测，常见气泡
空洞率测量、电路短路断路、焊点缺焊少焊漏焊、内部存在异物裂缝等。具有方便维护，使用寿命长；操作简
单，减少操作人员的培训 ；检测的重复精度高 ；允许最大60度视角检测样品等特色。
X-Ray检测设备系列
通用型、无损检测系统
规格参数 (Specifications)：
客梯搬运
数控编程
Model
X-7100-E
光管
光管类型
封闭式
空间分辨率
5-7μm
光管电压
90kv（RMI)
光管电流
200μA
平板
取像方式
平板数字成像
成像精度
85μm
A/D转换量化密度值
16bit (65536)
分辨率
1280*1024px
采集帧频
20（FPS)
系统
光学放大倍率
250X
系统放大倍率
1000X
操作系统
WINDOWS 10
电源
AC110-220V 50-60HZ
功率
1200W
辐射安全测试
<1 uSV/H
结构
平板旋转角度
60°
载物台尺寸
540*540mm
检测范围
510*510mm
载物台承重
≤10kg
机器尺寸
1100*1360*1750mm(L*W*H)
机器尺寸（含显示器）
1600*1800*2100mm(L*W*H)
机器重量
950kg
平台运动方式
自动/手动
安全
CE认证
有：STE23112101S
国家豁免
有
辐射安全许可证
有：粤环辐证[B0640]
数控编程软件界面
高端配置 (High-end configuration)：
l 简单的鼠标点击操作编写检测程序
l 载物台可以进行X,Y方向定位X光管和探测器Z方
向定位
l 软件可设置电流、电压
l 影像设定：亮度，对比度，自动增益和曝光度
l 用户可以设置程序切换的停顿时间
l 防碰撞系统可以满足最大限度的倾斜和观察物体
功能优势 (Functional advantage)：
功能
优势
CNC程序：自动批量检测样品不同位置
阵列功能：自动批量检测位置固定、间距相同样品
长度、宽度测量：测量部分检测区域长度、宽度
可视化导航界面：检测位置精准定位
模拟颜色：更好观察检测图像
气泡测量：一键测量气泡大小、空洞率，爬锡高度
自动 ON/OFF X-RAY光管批量检测样品
搭配高稳定性高精度X射线光管
高分辨率数字X-RAY平板
载物台可容纳大量各种尺寸样品
可选载物台360°旋转检测样品
允许60°倾斜观测
优质配件 (Quality accessories)：
超大尺寸载物台
数控编程

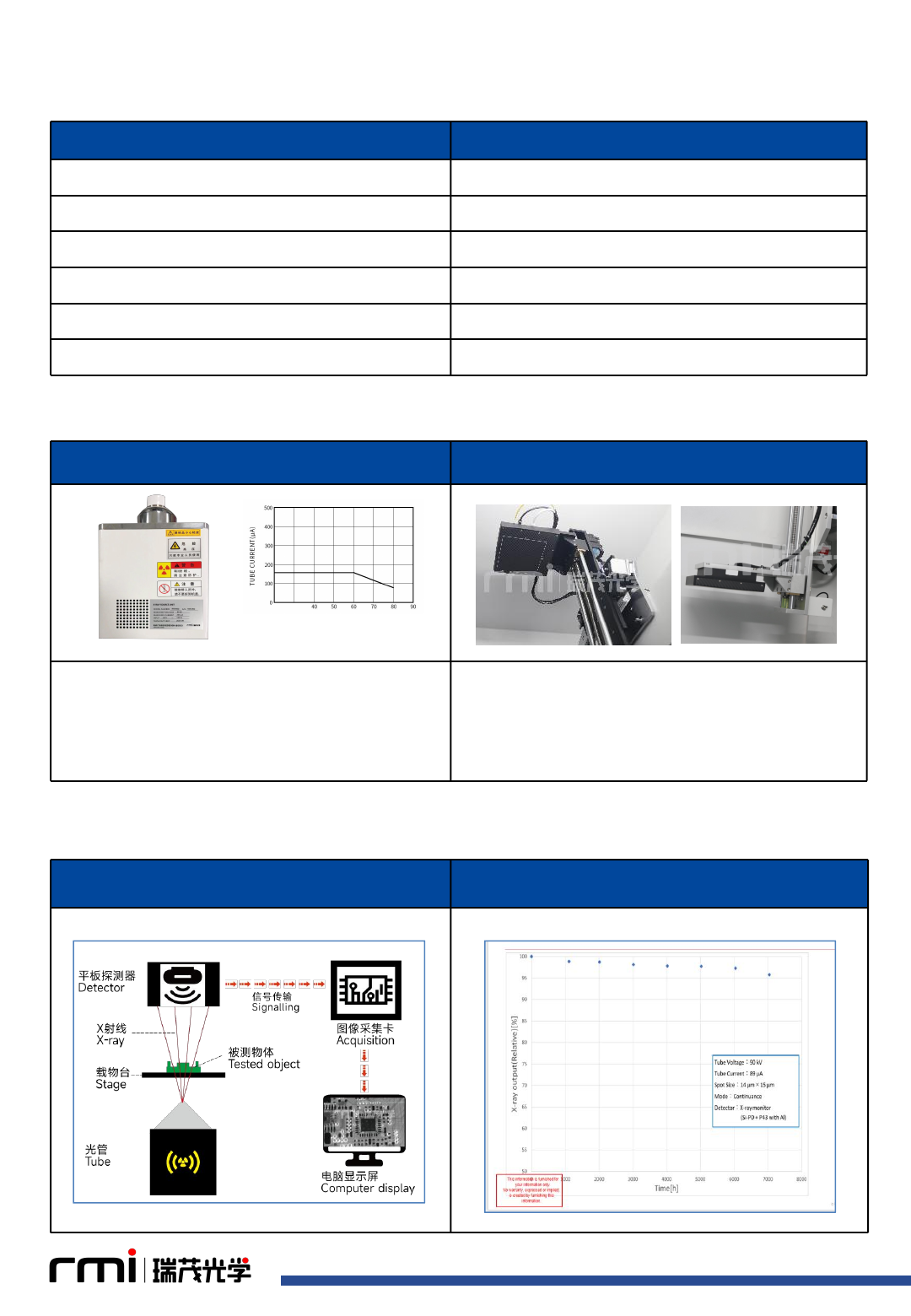

X-RAY原理说明 (X-RAY principle description)：
X-ray 工作原理示意图
X光寿命衰减示意图
高清X-RAY平板探测器
日本滨松 X 射线光管（选配）
数字高清X-RAY平板探测器
射线探测器有实时图像采集、实时图像校正，
提供高质量图像、被动冷却装置 、内置温度
传感器可实时显示工作温度、多种不同增益
档位 PGA+ Binning 组合工作模式等作用。
瑞茂自制光管90KV光管较常用于通用型X-
RAY设备，为其提供5-7um精度。
瑞茂自制光管
X-Ray 电压/电流 变化范围
