功能优势 ( Func tiona l adv antage) ： 功能 优势 CNC程序 ：自动批量检 测样品不同 位置 阵列功能：自 动批量检测 位置固定、间 距相同样品 长度、宽度测 量：测量部 分检测区域长 度、宽度 可视化导航界 面：检测位 置精准定位 模拟颜色：更 好观察检测 图像 气泡测量：一 键测量气泡 大小、空洞率 ，爬锡高度 自动 ON/O FF X-RA Y光管批量检 测样品 搭配高稳定性 高精度X射 线光管 高分…
规格参数 (Specifications)：
客梯搬运
数控编程
Model
X-7100-E
光管
光管类型
封闭式
空间分辨率
5-7μm
光管电压
90kv（RMI)
光管电流
200μA
平板
取像方式
平板数字成像
成像精度
85μm
A/D转换量化密度值
16bit (65536)
分辨率
1280*1024px
采集帧频
20（FPS)
系统
光学放大倍率
250X
系统放大倍率
1000X
操作系统
WINDOWS 10
电源
AC110-220V 50-60HZ
功率
1200W
辐射安全测试
<1 uSV/H
结构
平板旋转角度
60°
载物台尺寸
540*540mm
检测范围
510*510mm
载物台承重
≤10kg
机器尺寸
1100*1360*1750mm(L*W*H)
机器尺寸（含显示器）
1600*1800*2100mm(L*W*H)
机器重量
950kg
平台运动方式
自动/手动
安全
CE认证
有：STE23112101S
国家豁免
有
辐射安全许可证
有：粤环辐证[B0640]
数控编程软件界面
高端配置 (High-end configuration)：
l 简单的鼠标点击操作编写检测程序
l 载物台可以进行X,Y方向定位X光管和探测器Z方
向定位
l 软件可设置电流、电压
l 影像设定：亮度，对比度，自动增益和曝光度
l 用户可以设置程序切换的停顿时间
l 防碰撞系统可以满足最大限度的倾斜和观察物体
功能优势 (Functional advantage)：
功能
优势
CNC程序：自动批量检测样品不同位置
阵列功能：自动批量检测位置固定、间距相同样品
长度、宽度测量：测量部分检测区域长度、宽度
可视化导航界面：检测位置精准定位
模拟颜色：更好观察检测图像
气泡测量：一键测量气泡大小、空洞率，爬锡高度
自动 ON/OFF X-RAY光管批量检测样品
搭配高稳定性高精度X射线光管
高分辨率数字X-RAY平板
载物台可容纳大量各种尺寸样品
可选载物台360°旋转检测样品
允许60°倾斜观测
优质配件 (Quality accessories)：
超大尺寸载物台
数控编程
X-RAY原理说明 (X-RAY principle description)：
X-ray 工作原理示意图
X光寿命衰减示意图
高清X-RAY平板探测器
日本滨松 X 射线光管（选配）
数字高清X-RAY平板探测器
射线探测器有实时图像采集、实时图像校正，
提供高质量图像、被动冷却装置 、内置温度
传感器可实时显示工作温度、多种不同增益
档位 PGA+ Binning 组合工作模式等作用。
瑞茂自制光管90KV光管较常用于通用型X-
RAY设备，为其提供5-7um精度。
瑞茂自制光管
X-Ray 电压/电流 变化范围

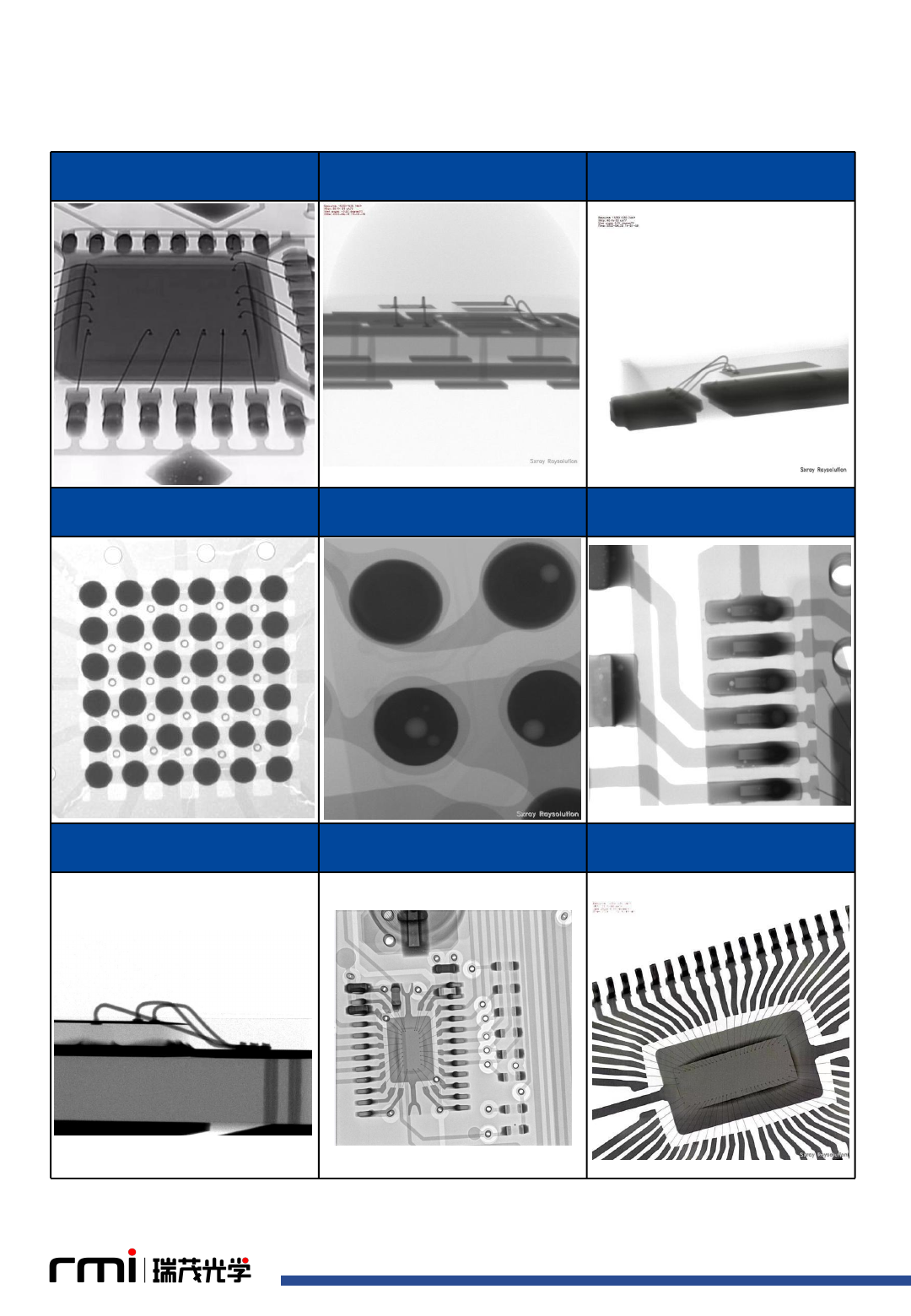

检测案例 (Detection case)：
IC WIRE
LED
MINI LED
BGA 锡球
BGA 气泡
IC 焊接
金线焊接
半导体检查
Ic 线路
