I M MDOC-SOFT50102 5/9 4. 4. 4. 4. 使用 方法 使用方 法 使用方 法 使用方 法 運転開始時に、[モ ニタ]– [生産] で不 足して いるスキー ジの段取り状 況を確認しま す 。 図 図 図 図 4 .1 4. 1 4.1 4. 1 生産 生産 生産 生産モニタ モニタ …
IM
MDOC-SOFT50102
4/9
3.2.
3.2.3.2.
3.2. マシン
マシンマシン
マシン設定
設定設定
設定
3.2.1.
3.2.1.3.2.1.
3.2.1. スキージ
スキージスキージ
スキージ照合手順
照合手順照合手順
照合手順

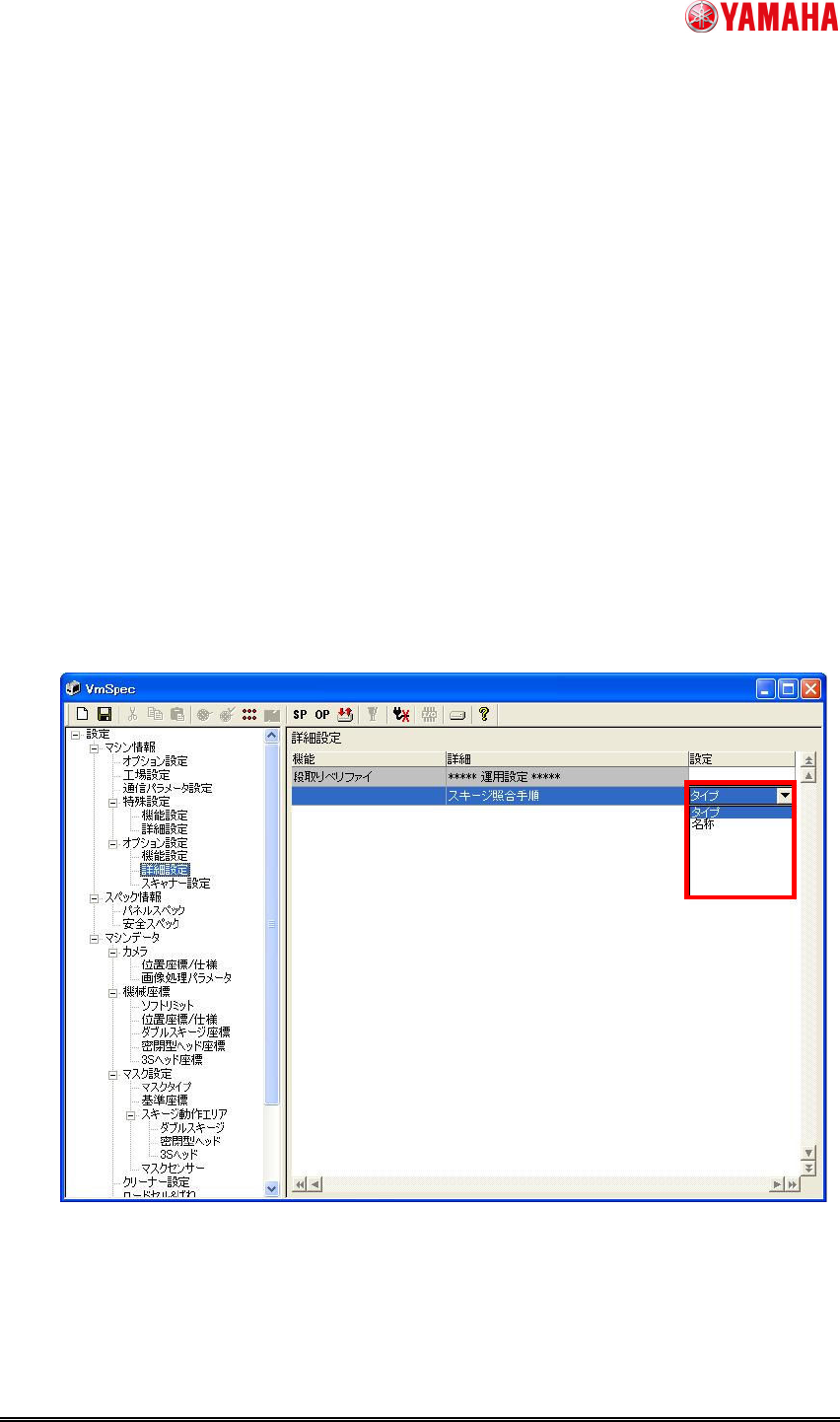

スキージの段取りチェック方法には、以下の 2 つがあります。
・ 「スキージタイプ」によるチェック
・ 「スキージ名称」によるチェック
段取りチェックしたい項目に応じて、 [マシン設定]において、[設定] – [マシン情報] – [オプション設
定]–[詳細設定] で、「スキージ照合手順」に“タイプ”、もしくは、“名称”を設定します。（図 3.2.1.1.）
「タイプ」 基板データ [印刷]–[スキージ] の”スキージタイプ”と”スキージ種類”による段取
りチェックを行います。
「名称」 基板データ [印刷] – [スキージ] の”スキージ名称”による段取りチェックを行いま
す。
図
図図
図 3.2.1.1
3.2.1.13.2.1.1
3.2.1.1 スキージ
スキージスキージ
スキージ照合手順設定画面
照合手順設定画面照合手順設定画面
照合手順設定画面
IM
MDOC-SOFT50102
5/9
4.
4.4.
4. 使用方法
使用方法使用方法
使用方法
運転開始時に、[モニタ]–[生産] で不足しているスキージの段取り状況を確認します。
図
図図
図 4.1
4.14.1
4.1 生産
生産生産
生産モニタ
モニタモニタ
モニタ画面
画面画面
画面
4.1.
4.1.4.1.
4.1. 全体状況
全体状況全体状況
全体状況
スキージ段取りの全体状況を表示します。
図
図図
図 4.1.1
4.1.14.1.1
4.1.1 全体状況画面
全体状況画面全体状況画面
全体状況画面
No 項目名 説明
1 スキージイメージ スキージタイプのイメージ図を表示します。
2 段取り情報 段取り対象スキージの「タイプ」もしくは、「名称」を表示します。
3 段取り状況 段取り完了は「緑」、未段取りは「赤」、未使用は「白」を表示します。
1
2
3
IM
MDOC-SOFT50102
6/9
4.2.
4.2.4.2.
4.2. 作業指示
作業指示作業指示
作業指示
スキージの段取り作業が必要な場合は、「スキージ段取：～」 を表示します。
図
図図
図 4.2.1
4.2.14.2.1
4.2.1 作業指示
作業指示作業指示
作業指示画面
画面画面
画面
No 項目名 説明
1 作業指示 段取り要求を「タイプ」もしくは「名称」で表示します。
2 スキャン対象 スキャン対象を表示します。
4.3.
4.3.4.3.
4.3. 詳細内容
詳細内容詳細内容
詳細内容
スキージ段取りの詳細内容を表示します。
図
図図
図 4.3.1
4.3.14.3.1
4.3.1 詳細内容画面
詳細内容画面詳細内容画面
詳細内容画面
No 項目名 説明
1 種類 スキャン対象の種類を表示します。
2 ステータス 段取り完了は「OK」、未段取りは「NG」、未使用は「NoUse」を表示します。
3 取付 段取り済みスキージの「タイプ」もしくは「名称」を表示します。
4 要求名称 段取り要求スキージの「名称」を表示します。
5 要求タイプ 段取り要求スキージの「タイプ」を表示します。
6 段取り状況 段取り完了は「緑」、未段取りは「赤」、未使用は「白」を表示します。
1
2
1
2
3
4
5
6
