NPM-W 2 EJM7DC-MB-02O-1 0 ACTIVATION ACTIVATION 支撑销 ( 自动更换用 ) 的安装 1 1 卸下基板 2 3 单轨传送带时 1 OFF SERVO 5 4 7 6 把供料器工作台盖往 内推 2-5-8 -1 确认提示 卸下交换台车 (→ 『维修保养篇』 P.3-2) 前侧 ( 基板支撑块上升 ) 单轨传送带以及双轨传送带的托盘规 格时，在对象的基台前侧设 置所有支撑销。 个别 准备 操作篇…
NPM-W2 EJM7DC-MB-02O-10
2-5-7-4
NPM-W2 EJM7DC-MB-02O-10
ACTIVATION
ACTIVATION

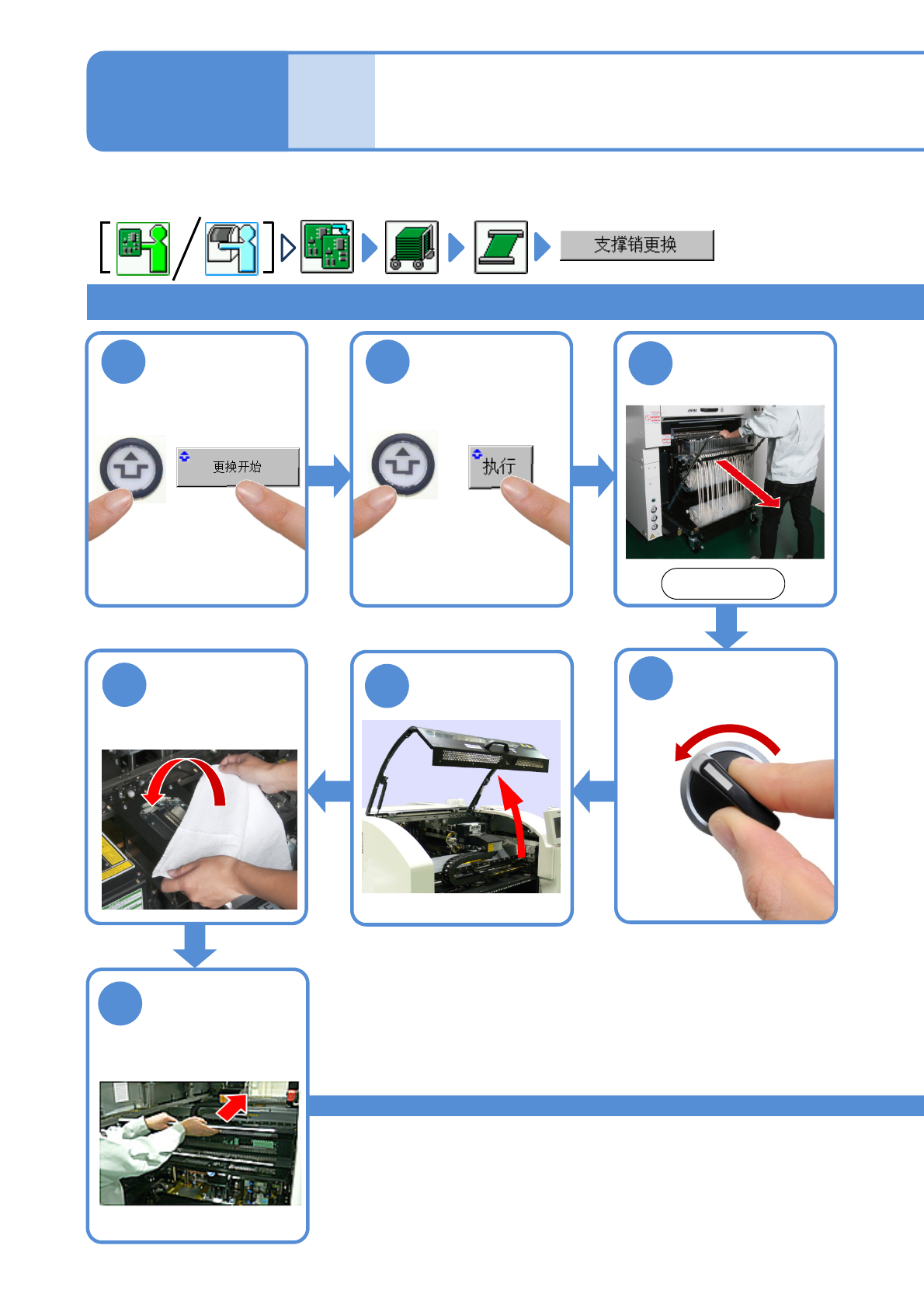

支撑销(自动更换用)的安装 1
1
卸下基板
2
3
单轨传送带时1
OFF
SERVO
5
4
7
6
把供料器工作台盖往
内推
2-5-8-1
确认提示
卸下交换台车
(→『维修保养篇』
P.3-2)
前侧
(基板支撑块上升)
单轨传送带以及双轨传送带的托盘规格时，在对象的基台前侧设置所有支撑销。
个别
准备
操作篇
2-5-8
用棉纱布盖在多功
能识别照相机上
NPM-W2 EJM7DC-MB-02O-10
顺序
9
8

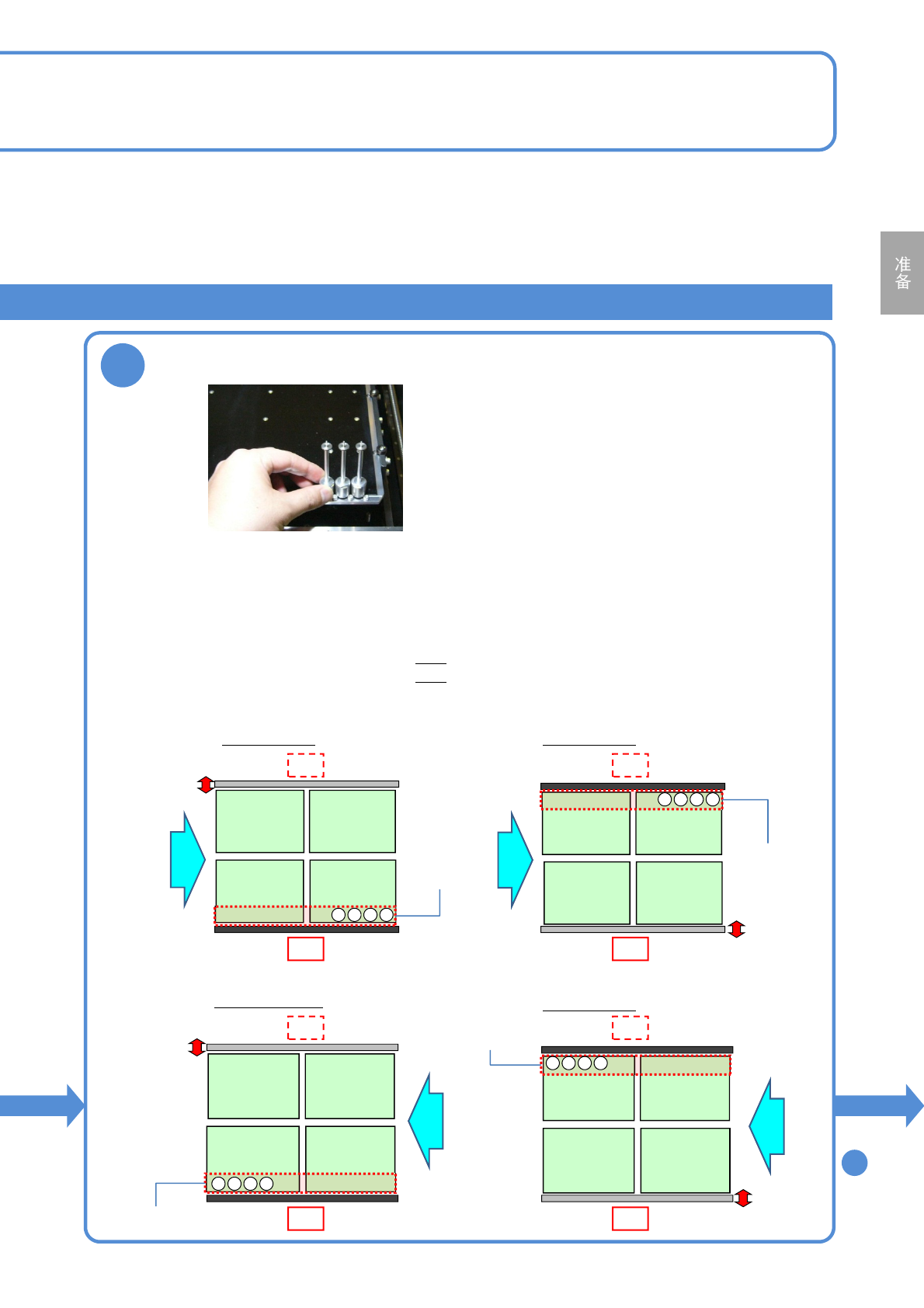

在基板支撑块(自动更换用)设置支撑销(自动更换用)
●设置支撑销时，必须设置在基准位置。
(可能与传送带有干扰)
●把支撑销压住基准位置的螺栓进行设置。
(在进行配置动作时，有可能会发生与所吸附支撑销相干涉的危险。)
●根据基板流向不同，变更支撑销的配置。
(为了使支撑销的更换时间最短)
・基板流向左→右时：从右端按顺序设置
・基板流向右→左时：从左端按顺序设置
●只设置固定轨道侧。
■左右流向
前基准的配置
前侧
内基准的配置
前侧
4321
･･･
4321
･･･
■右左流向
手前基準の配置
前侧
奥基準の配置
前侧
4321
･･･
1234
･･･
后侧 后侧
后侧 后侧
固定轨道
固定轨道
固定轨道
固定轨道
基板流向基板流向
基板流向
基板流向
基准位置
基准位置
基准位置
基准位置
2-5-8-2
