Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 1002-001 274 0900J2A5 PIPE 1 10900092A0-004 275 0900J2A4 PIPE 1 10900092A0-005 276 216N0557 PIPE 1 10900092A0-006 277 21 1DE772 PLA TE 1 10900092A0-007 278 221AA029 ROHS_H…

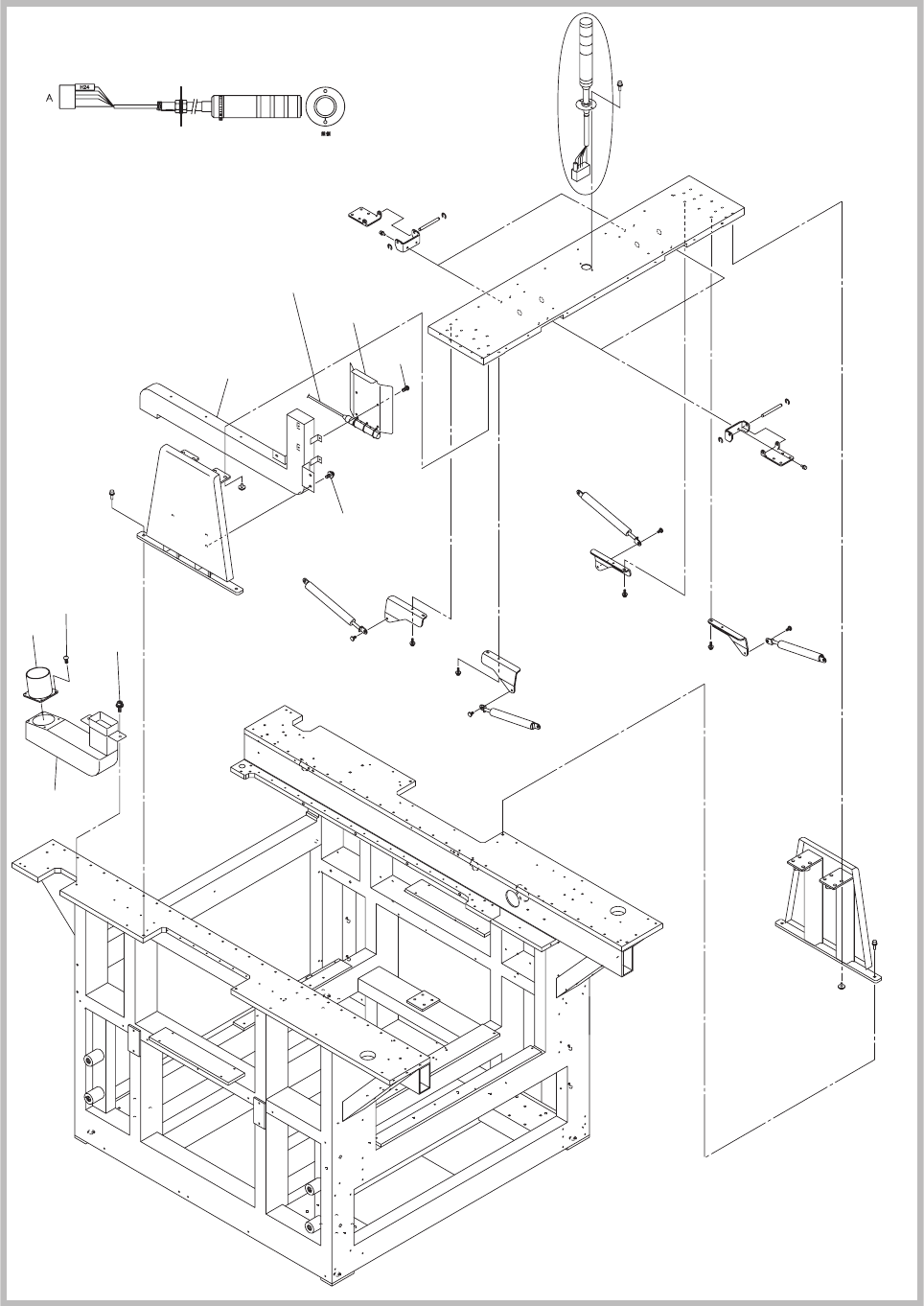

Fig. I1-3
センターフレーム
Center Frame
(BASE:Document No. P-311-00X
UNIT-8 Fig.I1-3)
DETAIL “B”
B
278
284
279
280
281
284
282
283
276
277
275
274
See Fig. I1-1
Key No. 41
1002-001
Fig. I1
温調ユニット
(PS-MT100)
TEMPERATURE INDICATING CONTROLLER(PS-MT100)
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
1002-001
274 0900J2A5 PIPE 1 10900092A0-004
275 0900J2A4 PIPE 1 10900092A0-005
276 216N0557 PIPE 1 10900092A0-006
277 211DE772 PLATE 1 10900092A0-007
278 221AA029 ROHS_HEX-SCT 2 10900092A0-008
279 221HA005 WASHER 2 10900092A0-009
280 221HA105 WASHER 2 10900092A0-010
281 221AA016 ROHS_HEX-SCT 3 10900092A0-011
282 221HA004 WASHER 3 10900092A0-012
283 221HA104 WASHER 3 10900092A0-013
284 221DA207 MACHINE_SCREW 8 10900092A0-014
Fig. I1-3
Fig. I1
PS-MT100
平成
22
年
2
月
初版発行
Published, Feb. 2010
CHIP MOUNTING SYSTEM
立体分解図
EXPLODED ILLUSTRATION
