CUBE Inline die Pr ofiline für mehr Flexibilität CUBE Inline Das modulare Selektivlötsystem Das INERTEC CUBE Inline Baukastensystem bietet eine modulare Anlagenausstattung mit allen benötigten Komponenten exakt nach Kund…
Lötmodul Miniwelle
CUBE Inline
für gesteigerte Flexibilität und Produktivität
Wechselbare Lötdüsen
Lötmodul ActiveFlow
ActiveFlow bedeutet für den Kunden eine
hohe Energieübertragung zwischen kleinsten
Freiräumen und Leiterplattenmaßen von 400
x 400 mm.
Durch den Aufbau des Systems sind
kurze Taktzeiten von 30 Sekunden keine
Herausforderung für INERTEC.
Einfacher Werkzeugwechsel
Das Modul ist wartungsfreundlich gestaltet
und beim Produktwechsel kann das System
elektromotorisch ausgefahren werden.
Die speziell von INERTEC entwickelte
Werkzeugfixierung garantiert einen schnellen
und positionsgenauen Werkzeugwechsel.
Die Löthöhe wird aktiv geregelt
und sorgt gemeinsam mit der
Stickstoffversorgung für ein
perfektes Lötergebnis.
Alle Komponenten sind
beschichtet. Die Stempel sind
in Titan gefertigt und somit
unanfällig für Verschleiß.
Die Umwälzung des Lotes innerhalb des ActiveFlow
bringt bei einem gezielten Energieeintrag ein
perfektes Lötergebnis und umliegende SMD Bauteile
werden dabei schonend behandelt.
+
Die Stickstoffvorwärmung der ideal
gestalteten Lotdüsen führt während des
Lötprozesses kontinuierlich Energie
nach und erwärmt den unmittelbaren
Lötbereich gleichmäßig.
Die Integration von zwei Lötaggregaten
in der Anlage bietet die Möglichkeit mit
zwei unterschiedlichen Loten oder mit
verschiedenen Düsengrößen arbeiten
zu können
Das durchdachte Design der Lötdüsen
ermöglicht einen schnellen Wechsel. Müssen
Produkte mit einer anderen Düsengröße
gelötet werden, wird hier nur simpel der
Einsatz der Düse ausgetauscht.
CUBE Inline
die Profiline für mehr Flexibilität
CUBE Inline
Das modulare Selektivlötsystem
Das INERTEC CUBE Inline Baukastensystem
bietet eine modulare Anlagenausstattung mit
allen benötigten Komponenten exakt
nach Kundenanforderung.
Nachrüstungen sind durch die clevere Aufbauweise der Module später genauso
möglich wie der spätere Ausbau zur produktiven Fertigungsstraße und natürlich
auch wieder zurück. Ganz nach Bedarf.

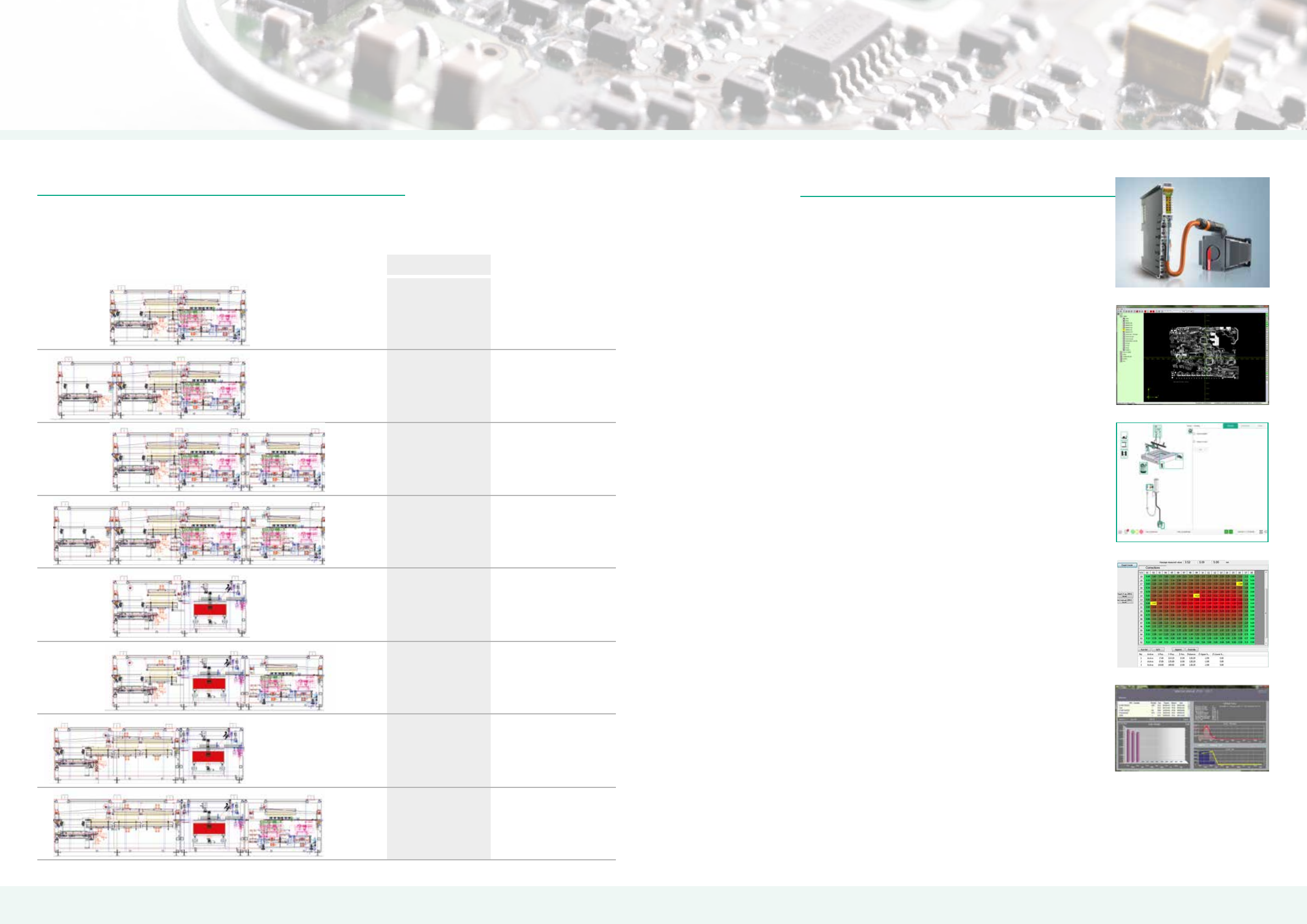

Von der Basisausführung bis zur Fertigungsstraße
+
+
+
BASIC
Vielseitiger Anlagenausbau möglich
CUBE Inline
Gerüstet für alle Aufgabe
+
Ob die CUBE Inline als Basisanlage genutzt oder eine der
vielfältigen Optionen gebraucht wird, mit der CUBE Inline
ist man gerüstet für alle Aufgaben.
Intuitive Steuerungssoftware
Die Steuerung für die CUBE Inline basiert auf
einer BECKHOFF PLC. Sie ist modular aufge-
baut, damit sind Nachrüstungen möglich und
beim Kunden vor Ort leicht umsetzbar.
Bei der Programmierung setzt INERTEC auf
die Visualisierung über die komfortable Offline
Software, bzw. Online Programmierung über
die eingebaute Kamera.
Softwaremodule, wie die Leiterplattendurchbiegung-
Warpage-Korrektur oder das optionale Fiducial
Modul erkennt und korrigiert die Leiterplattenpo-
sition während des Lötprozesses.
Industrie 4.0 – Die Steuerung bietet alle Mög-
lichkeiten der Datenerfassung über XML Tickets,
über TCPIP, als ASCII File einer SQL Datenbank
oder einer ITAC Anbindung.
Während des Prozesses erfassen Statistikmodule
dabei alle relevanten Leiterplattendaten je nach
DMX Code oder Programmname.
Eine Linienschreiber Funktion ermöglicht es,
die analogen Messwerte (wie z.B. Lottemperatur,
Stickstofftemperatur) zu protokollieren. Barcode
Integration, automatische Zeitfunktionen, inte-
grierte Service-Meldungen, sowie Onlinezugang
sind Standardfunktionen und schon in der Software
beinhaltet.
Fluxer
Preheat
MiniWave
+ +
Fluxer
Preheat
MiniWave
+ +
Fluxer
+
Fluxer
Preheat
MiniWave
+ +
Fluxer
Preheat
MiniWave
+ +
Fluxer
Preheat
ActiveFlow
+ +
MiniWave
+
MiniWave
+
Fluxer
+
Fluxer
Preheat
ActiveFlow
+ +
MiniWave
+
Fluxer
Preheat
Preheat
+ +
Preheat
+
ActiveFlow
+
Fluxer
Preheat
Preheat
+ +
Preheat
+
ActiveFlow
+
MiniWave
+
+
+
+
