B ASIC Vielseitiger Anlagenausbau möglich CUBE Inline Gerüstet für alle A ufgabe + Ob die CUBE Inline als Basisanlage genutzt oder eine der vielfältigen Optionen gebraucht wird, mit der CUBE Inline ist man gerüstet für a…
CUBE Inline
die Profiline für mehr Flexibilität
CUBE Inline
Das modulare Selektivlötsystem
Das INERTEC CUBE Inline Baukastensystem
bietet eine modulare Anlagenausstattung mit
allen benötigten Komponenten exakt
nach Kundenanforderung.
Nachrüstungen sind durch die clevere Aufbauweise der Module später genauso
möglich wie der spätere Ausbau zur produktiven Fertigungsstraße und natürlich
auch wieder zurück. Ganz nach Bedarf.
Von der Basisausführung bis zur Fertigungsstraße
+
+
+
BASIC
Vielseitiger Anlagenausbau möglich
CUBE Inline
Gerüstet für alle Aufgabe
+
Ob die CUBE Inline als Basisanlage genutzt oder eine der
vielfältigen Optionen gebraucht wird, mit der CUBE Inline
ist man gerüstet für alle Aufgaben.
Intuitive Steuerungssoftware
Die Steuerung für die CUBE Inline basiert auf
einer BECKHOFF PLC. Sie ist modular aufge-
baut, damit sind Nachrüstungen möglich und
beim Kunden vor Ort leicht umsetzbar.
Bei der Programmierung setzt INERTEC auf
die Visualisierung über die komfortable Offline
Software, bzw. Online Programmierung über
die eingebaute Kamera.
Softwaremodule, wie die Leiterplattendurchbiegung-
Warpage-Korrektur oder das optionale Fiducial
Modul erkennt und korrigiert die Leiterplattenpo-
sition während des Lötprozesses.
Industrie 4.0 – Die Steuerung bietet alle Mög-
lichkeiten der Datenerfassung über XML Tickets,
über TCPIP, als ASCII File einer SQL Datenbank
oder einer ITAC Anbindung.
Während des Prozesses erfassen Statistikmodule
dabei alle relevanten Leiterplattendaten je nach
DMX Code oder Programmname.
Eine Linienschreiber Funktion ermöglicht es,
die analogen Messwerte (wie z.B. Lottemperatur,
Stickstofftemperatur) zu protokollieren. Barcode
Integration, automatische Zeitfunktionen, inte-
grierte Service-Meldungen, sowie Onlinezugang
sind Standardfunktionen und schon in der Software
beinhaltet.
Fluxer
Preheat
MiniWave
+ +
Fluxer
Preheat
MiniWave
+ +
Fluxer
+
Fluxer
Preheat
MiniWave
+ +
Fluxer
Preheat
MiniWave
+ +
Fluxer
Preheat
ActiveFlow
+ +
MiniWave
+
MiniWave
+
Fluxer
+
Fluxer
Preheat
ActiveFlow
+ +
MiniWave
+
Fluxer
Preheat
Preheat
+ +
Preheat
+
ActiveFlow
+
Fluxer
Preheat
Preheat
+ +
Preheat
+
ActiveFlow
+
MiniWave
+
+
+
+
Standard Optional
Werkstückträger Stiftkettentransport, 5 mm
Stiftkettentransport, 3 mm
Leiterplatte Stiftkettentransport, 5 mm
Stiftkettentransport, 3 mm
Manuelle Breitenverstellung - Handrad
Automatische Breitenverstellung
Dualer Transport - auf Anfrage
Einlauftransport Vom Kunden bereitgestellt
kann von INERTEC nach Spezifikation des
Kunden bereitgestellt werden
Auslauftransport Vom Kunden bereitgestellt
kann von INERTEC nach Spezifikation des
Kunden bereitgestellt werden
Rücktransport ActiveFlow
Miniwelle - möglich aber abhängig von der
Einlaufhöhe
Interface SMEMA
SV70
Spezielle Lösungen
Fluxer Micro Drop Jet Fluxer < 5 % Feststoff
Dualer Sprühfluxer - fester Abstand
Automatische Breitenverstellung der Sprühköpfe
SONOTEC Fluxer - bei hohem Feststoffgehalt
Automatische Fluxer-Düsen-Reinigung
3 l Flussmittelbehälter
Zweiter Flussmittelbehälter - bei Verwendung
unterschiedlicher Flussmittel - nur in
Verbindung mit einem separaten Sprühkopf
Optische Sprühkontrolle durch einen
Lasersensor - nur bei Drop Jet
Flussmittelmengenkontrolle - Durchflußsensor
Indexierung während des Fluxens durch einen
Stopper
Indexierung während des Fluxens durch einen
Zylinder
Fiducial Korrektur (muss definiert werden)
Vorheizung 1 Vorheizung
2 Vorheizungen
3 Vorheizungen
Konvektionsheizung
Luftstromkontrolle
IR Heizung
Schnell reagierende Quartz Vorheizung
Energiemanagement
Kombination der Vorheizungen
Pyrometerkontrolle der Quartz Vorheizung
Oberheizung 1 Vorheizung
Erweiterung der Vorheizzone - max. 4 Zonen
bei Vollausstattung
Konvektionsheizung
Luftstromkontrolle
IR Heizung
Schnell reagierende Quartz Vorheizung
Energiemanagement
Kombination aus allen Vorheizungen
CUBE Inline
für gesteigerte Flexibilität und Produktivität
+

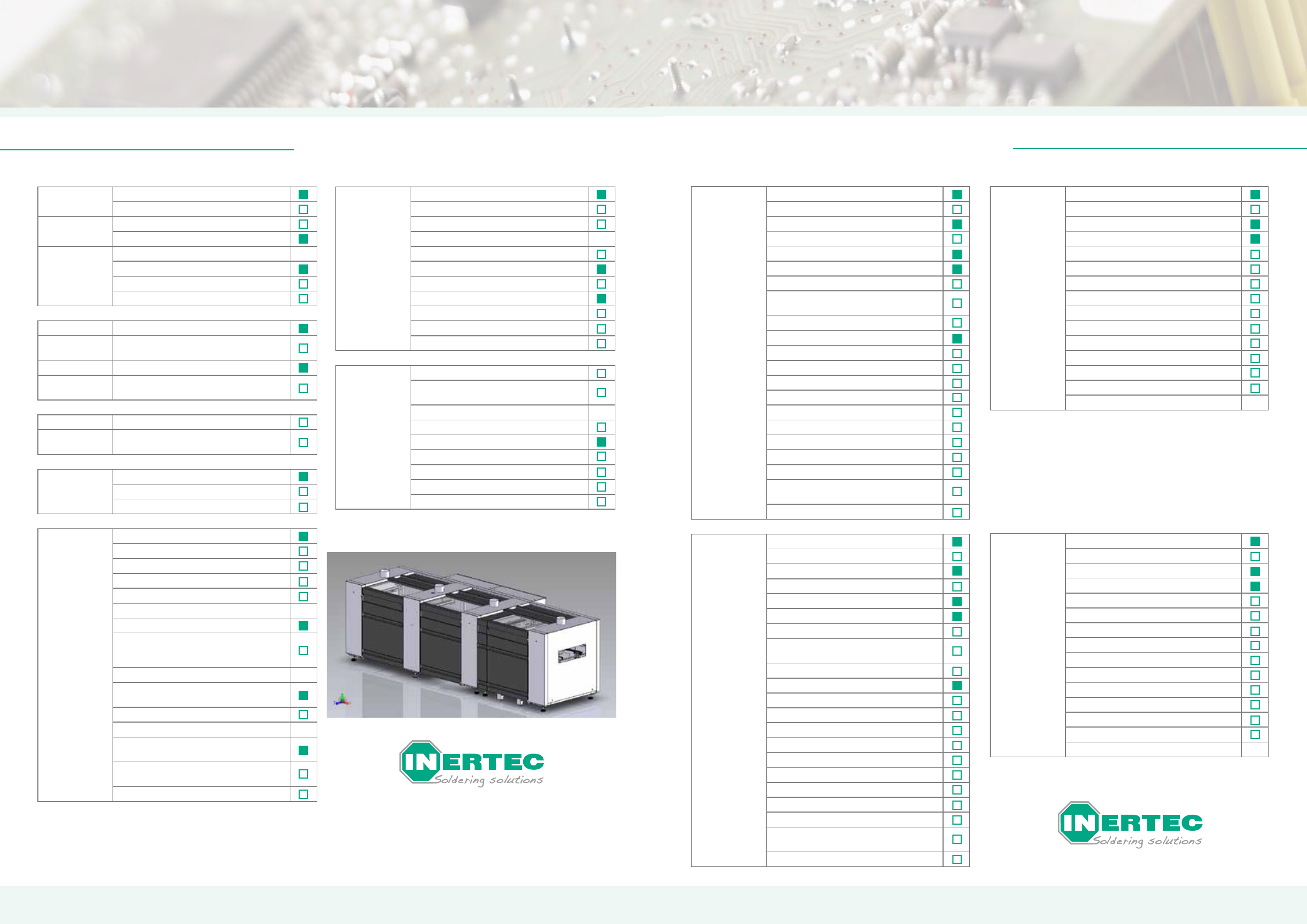

Technische Konfigurationen
Standard Optional
Lötmodul Ein Miniwellenlötmodul
Miniwelle Zweites Lötmodul
Fester Abstand - 140 mm
Automatische Breitenverstellung bis zu 340 mm
Beschichtetes Lötaggregat - Titanpumpen
Lotniveauüberwachung und Regelung
Automatische Zinnzufuhr
Multiport Tool - bis zu 5 Düsen parallel (max.
200mm Düsenabstand)
Professionelle Prozesskamera
Baugruppenfixieriung - 3 mm Freiraum
Fiducial Korrektur
Warpage Korrektur
Schutzgasversorgungsmodul
Heißgas - Düsenzusatzheizung
Löthöhenüberwachung und Regelung
Spezieller Leiterplattensupport
Automatische Düsenreinigung
Werkzeugkodierung - BCD Kodierung
Werkzeugkodierung - RFID Kodierung
Weiteres Lötaggregat - zur Verwendung
unterschiedlicher Lote
Wechselwagen für zweites Lötaggregat
zusätzliches Ein Miniwellenlötmodul
Lötmodul Zweites Lötmodul
Miniwelle Fester Abstand - 140 mm
Automatische Breitenverstellung bis zu 340 mm
Beschichtetes Lötaggregat - Titanpumpen
Lotniveauüberwachung
Automatische Zinnzufuhr
Multiport Tool - bis zu 5 Düsen parallel (max.
200mm Düsenabstand)
Professionelle Prozesskamera
Baugruppenfixieriung - 3 mm Freiraum
Fiducial Korrektur
Warpage Korrektur
Schutzgasversorgungsmodul
Heißgas - Düsenzusatzheizung
Löthöhenüberwachung und Regelung
Spezieller Leiterplattensupport
Automatische Düsenreinigung
Werkzeugkodierung - BCD Kodierung
Werkzeugkodierung - RFID Kodierung
Weiteres Lötaggregat - zur Verwendung
unterschiedlicher Lote
Wechselwagen für zweites Lötaggregat
Lötmodul Beschichtetes Lötaggregat - 400 x 400 mm
ActiveFlow Zweites Lötmodul
Beschichtetes Lötaggregat
Lotniveauüberwachung
Automatische Zinnzufuhr
Spezielle Poitionierung der Baugruppe
Löthöhenüberwachung und Regelung
Werkzeug - basierend auf Kunden STEP Daten
Integrierter Niederhalter
Stickstoffdurchflußkontrolle
Spezieller Leiterplattensupport
Werkzeugkodierung - BCD Kodierung
Werkzeugkodierung - RFID Kodierung
Stickstoffmengenkontrolle
Oberheizung
zusätzliches Beschichtetes Lötaggregat - 400 x 400 mm
Lötmodul Zweites Lötmodul
ActiveFlow Beschichtetes Lötaggregat
Lotniveauüberwachung
Automatische Zinnzufuhr
Spezielle Poitionierung der Baugruppe
Löthöhenüberwachung und Regelung
Werkzeug - basierend auf Kunden STEP Daten
Integrierter Niederhalter
Stickstoffdurchflußkontrolle
Spezieller Leiterplattensupport
Werkzeugkodierung - BCD Kodierung
Werkzeugkodierung - RFID Kodierung
Stickstoffmengenkontrolle
Oberheizung
Technische Ausstattung Lötmodule
