NPM 電器控制 電器控制
自由的組合
複数指定可能
必要的追加指定
追加開発が容易
７５種的追加機能装備
以前認識（CM）
名稱分類
・固定抵抗 ・TR ・QFP
･PLCC ・BGA ・
形状分類
（4種）
箱型
腳型
球型 複合型
名稱分類
NPM認識方法
認識方式
（REF.)
認識方式
形状方式
NPM認識方式説明
詳細的作成
CM+BM 認識方法結合
NPM
電器控制
電器控制

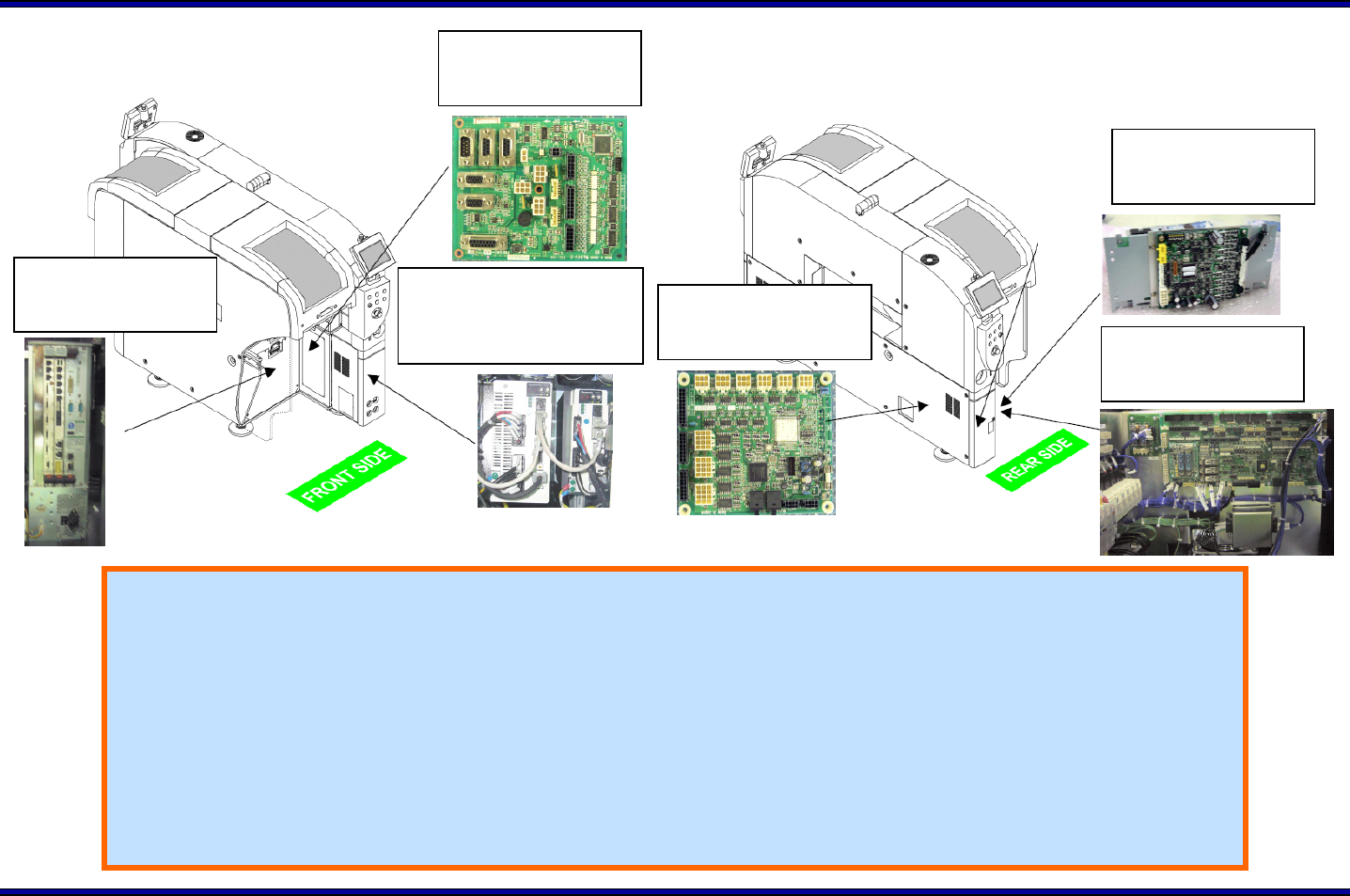

電器控制簡介
電器控制簡介
P9 控制器
N610073583AA
操作切換板
N610073212AB
XY 驅動器
X:MCDDT3520N09
Y:MEDDT7364N09
POWER UNIT
N610058919AE
循環I/O負荷基板
N610063804AA
支撐驅動器裝置
N510036332AA
■ 簡訴功能
P9
P9
控制器
控制器 : 有三個主控制板 ( 軸、 I/O 、PCI 電腦)
操作切換板
操作切換板 : 主要是控制面上功能鍵及附屬按鈕
XY
XY
驅動器
驅動器 : 前後各一組
循環
循環
I/O
I/O
負荷基板
負荷基板 : 主要控制“軸＂及 “I/O＂ 通訊控制 連接 P9 控制電腦
支撐驅動器裝置
支撐驅動器裝置 : 驅動電機控制卡
POWER UNIT
POWER UNIT : 主管所有訊號通訊 / 電機控制卡 ILK (含 I/O 控制卡 )
