2 吸嘴頭用偽吸嘴( 1 0 0 6 ) 零件尺寸 用途 1006 吸嘴 從吸附零件配合根據沒有吸附的頭安裝的吸嘴( 反射板) 提升用吸附的頭的認識穩定性。 備考 Nozzle 部品 1006吸嘴 33 m m以上 2 吸嘴之中 安裝1個

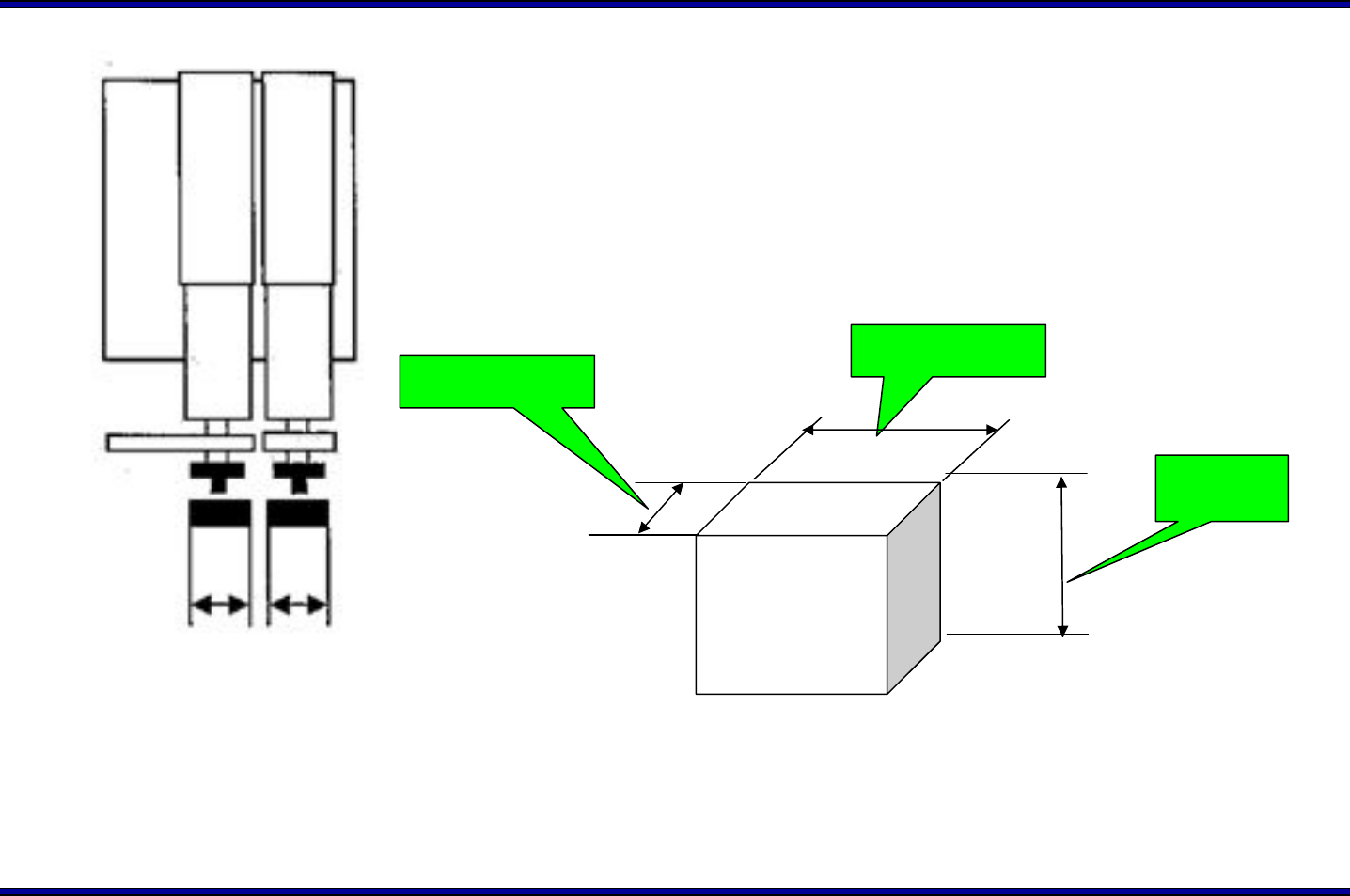

吸附可能零件尺寸，就吸嘴配置( 2 吸嘴)
ｍａｘ ＝２４．２ｍｍ
ｍａｘ ＝２４．２ｍｍ
max = t
28mm
汎用零件 同時吸取 最大尺寸為 24.2 mm

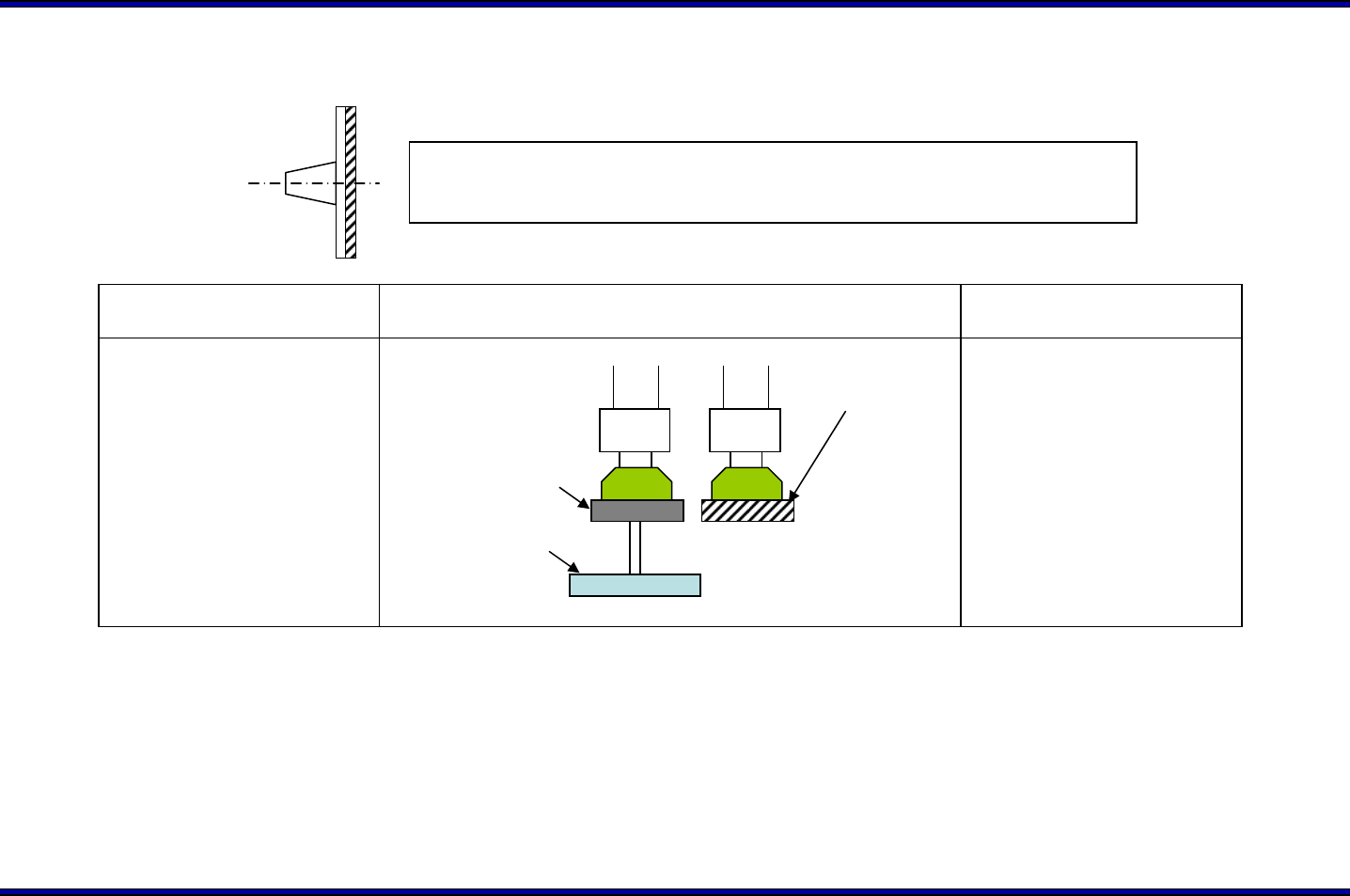

2 吸嘴頭用偽吸嘴( 1 0 0 6 )
零件尺寸 用途
1006 吸嘴
從吸附零件配合根據沒有吸附的頭安裝的吸嘴( 反射板)
提升用吸附的頭的認識穩定性。
備考
Nozzle
部品
1006吸嘴
33 m m以上
2 吸嘴之中
安裝1個

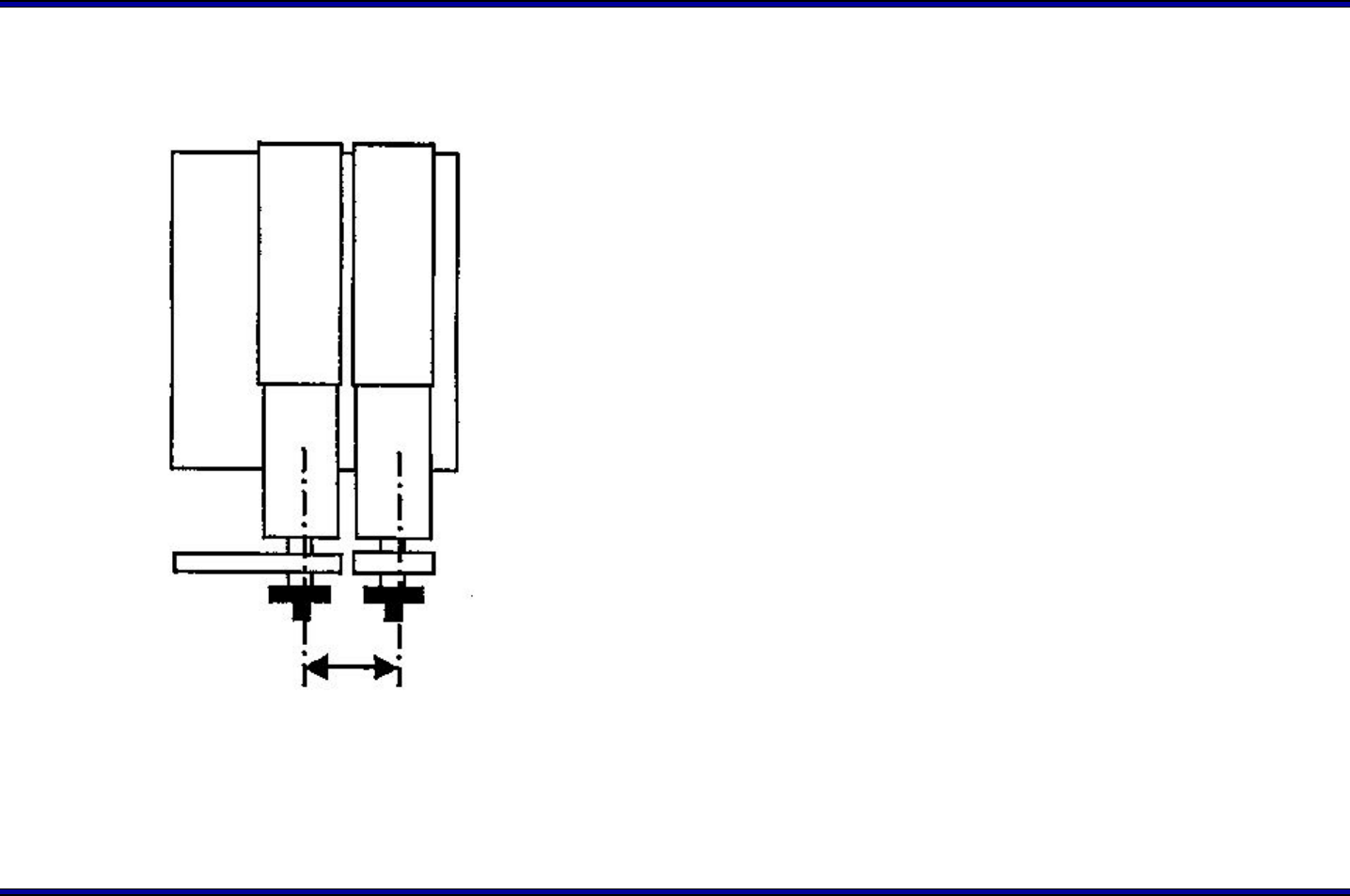

１２ 吸嘴頭 間距尺寸為 １０.５ mm
８ 吸嘴頭 間距尺寸為 ２１ mm
２ 吸嘴頭 間距尺寸為 42 mm
吸嘴頭間距尺寸
