Menü ’Maschinenoptionen’
Klicken Sie in der Grundansicht die Schaltfläche ’Maschinenoptionen’ an.
Die eingeblendete Kontrollbox ’Maschinenoptionen’ zeigt die installierten
Optionen und die Konfiguration des Automaten an. Aktivierte Optionen
sind mit einem Häkchen im Kästchen markiert.
Mit ’Abbruch’ verlassen Sie das Menü, ohne die Änderungen zu spei-
chern, mit ’Übernehmen’ sichern Sie die Änderungen.
Beachten Sie allerdings, dass für bestimmte Optionen die Zugangsbe-
rechtigung für ’Einrichter’ erforderlich ist und diese nur von diesem Perso-
nenkreis aktiviert bzw. deaktiviert werden können.
26

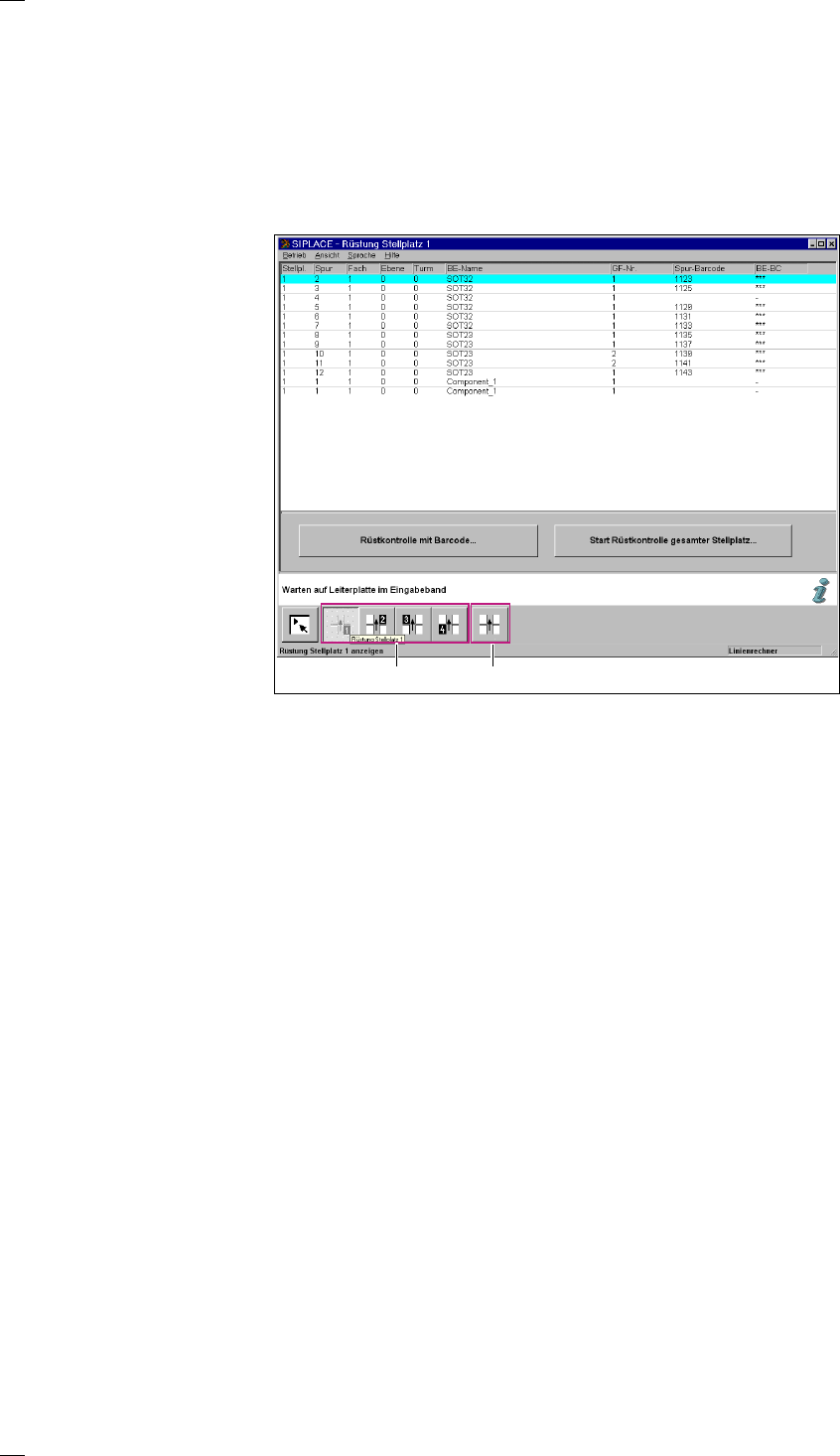

Menü ’Rüstung’
Bei vorgegebenem Nutzen und vorgegebener Rüstung können Sie sich
für jeden Stellplatz die Rüstung mit diesem Menü anzeigen lassen.
Bei aktivierter Rüstkontrolle mit Barcode können Sie mit dem Menü ’Rüst-
kontrolle mit Barcode ...’ die Rüstung einzelner Spuren, mit dem Menü
’Start Rüstkontrolle gesamter Stellplatz ...’ die Rüstung der Spuren des
gesamten Stellplatzes überprüfen.
Darüber hinaus haben Sie die Möglichkeit, im Untermenü ’Tischfunktio-
nen’ alle Portale in die Rüstposition zu fahren.
a Ikonen zur Anzeige der Rüstung der Stellplätze 1 - 4
Stellpl. Stellplatznummer
Spur Spurnummer des jeweiligen BE-Förderers
Fach Zugewiesenes Fach des Förderers für das Bauelement
Ebene Zeigt die Ebenennummer des Bauelements im MTC (Matrix-Tray-Chan-
ger) an. (Nur bei Automaten des Typs S-25 HM mit installiertem MTC)
Turm Zeigt die Turmnummer des MTC, in dem sich das Flächenmagazin befin-
det. (Nur bei Automaten des Typs S-25 HM mit installiertem MTC)
BE-Name Name des Bauelements
GF-Nr. Gehäuseformnummer des Bauelements
Spur-Barcode Spurbarcode des Bauelements
BE-BC Bauelemente-Barcode
Ist ein BE-Barcode vorgegeben, sind in dieser Spalte *** eingetragen, und
das Menü Rüstkontrolle mit Barcode lässt sich aufrufen. Ist in der Spalte
ein Minuszeichen eingetragen, bedeutet dies, dass für das Bauelement
kein Barcode vorgegeben ist. Die Schaltfläche ’Rüstkontrolle mit Barcode’
ist inaktiv.
s Ikone ’Tischfunktionen’
a
s
27

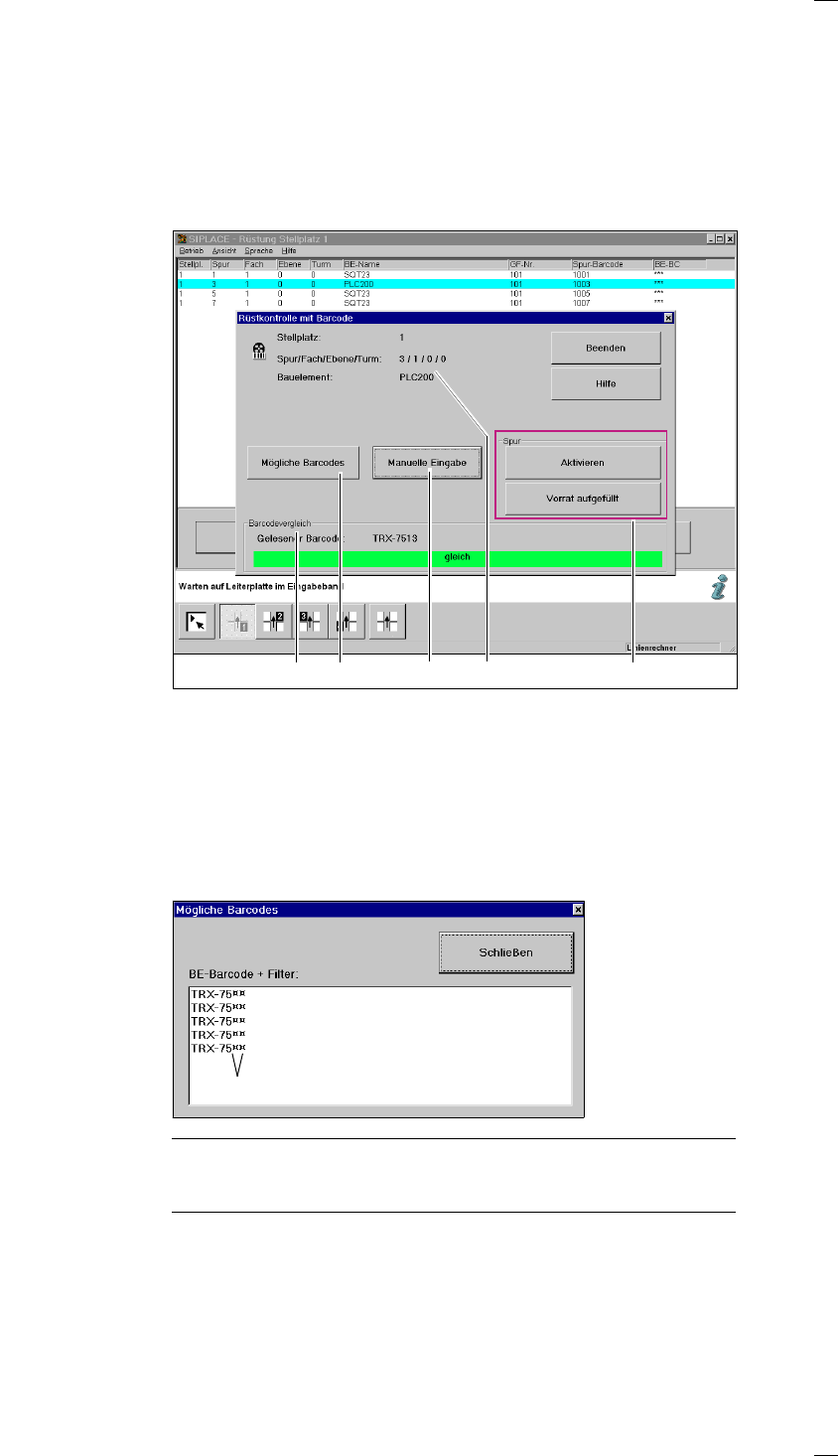

Menü ’Rüstkontrolle mit Barcode’
Das Menü ’Rüstkontrolle mit Barcode’ lässt sich nur aufrufen, wenn Sie
die Option ’Rüstkontrolle mit Barcode’ in den Maschinenoptionen konfigu-
riert haben und für das Bauelement ein Spurbarcode definiert ist.
Sie können den Barcode entweder
– von der Spule mit dem Lesestift ablesen oder
– manuell unter dem Schaltknopf ’Manuelle Eingabe’ eingeben.
a Hier werden die Daten der gewählten Spur angezeigt.
s ’Manuelle Eingabe’
Sie haben hier die Möglichkeit, den Barcode manuell einzugeben. Der
eingegebene Barcode wird mit den konfigurierten Daten verglichen und
das Ergebnis im Fenster ’Barcodevergleich’ ausgegeben. Das Ergebnis
lautet ’gleich’ oder ’ungleich’.
d ’Mögliche Barcodes’
Klicken Sie diesen Button an, so wird eine Anzeigebox mit einer Liste von
derzeit maximal 6 möglichen Barcodes eingeblendet.
HINWEIS
Ist eine Stelle des Barcodes mit einem Stern (*) belegt, wird diese Stelle
für den Barcodevergleich nicht ausgewertet.
f ’Barcodevergleich’
Das Ergebnis des Barcodevergleichs ist ’gleich’ oder ’ungleich’.
g ’Spur’
Aktivieren
Ist eine Spur deaktiviert, lässt sich diese wieder aktivieren, indem Sie die
Schaltfläche ’Aktivieren’ anklicken oder den RETURN-Barcode von der
Spurbarcodeleiste einlesen.
adfs g
Filterstelle
