MODEL TCM-X300
0306-001
24
ࡈࠖ࡯࠳ࠠࡖ࡝࠶ࠫㇱ FEEDER CARRIAGE SECTION

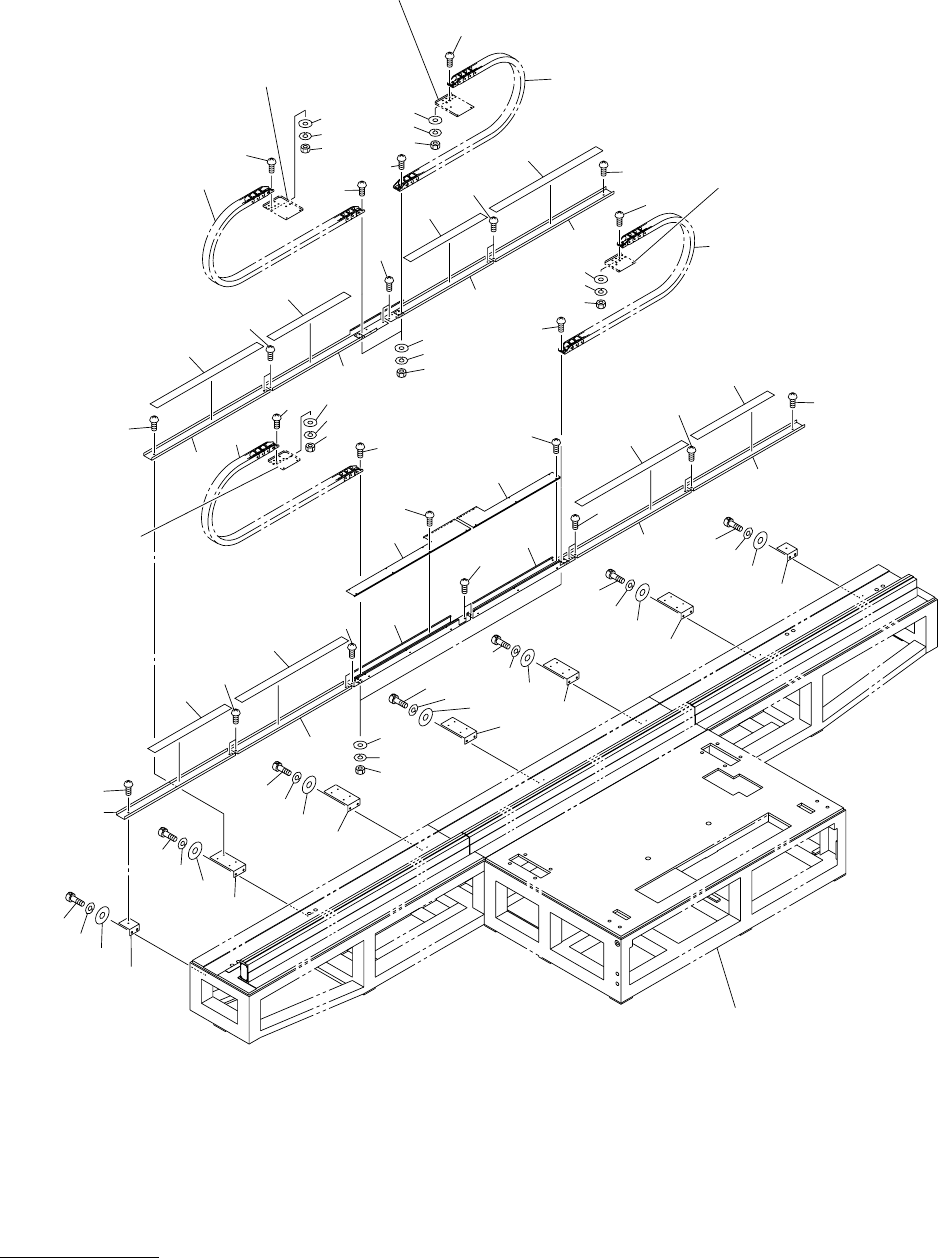

Fig. C-3 ࠤ࡯ࡉ࡞ࡌࠕ Cablebearer
See Fig.L-1
Key No.9
223
223
215
216
214
213
212
210
214
213
212
211
214
213
212
211
214
213
212
211
214
213
212
211
214
213
212
211
214
213
212
210
223
223
230
230
223
223
216
218
228
220
223
215
207
208
209
226
227
227
226
229
202
201
203
204
205
223
See Fig.C-4
Key No.328
See Fig.C-4
Key No.329
206
203
204
205
206
202
201
227
223
223
226
226
221
219
202
207
208
209
203
227
201
217
204
205
206
223
See Fig.C-4
Key No.327
223
202
217
206
203
204
205
201
See Fig.C-4
Key No.330
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
25
C-3
201 630 089 9832 MECH PARTS (CABLEVEYOR) 4 812C--010-201
202 411 140 8106 SCR TRS 5X16 16 812C--010-202
203 411 088 1702 WASHER V 5X10X1 16 812C--010-203
204 411 008 2109 WASHER SPR 5 16 812C--010-204
205 411 118 8503 NUT HEX 5 16 812C--010-205
206 411 140 8106 SCR TRS 5X16 16 812C--010-206
207 411 088 1702 WASHER V 5X10X1 16 812C--010-207
208 411 008 2109 WASHER SPR 5 16 812C--010-208
209 411 118 8503 NUT HEX 5 16 812C--010-209
210 630 121 5891 BRACKET 2 812C--010-210
211 630 120 9883 BRACKET 5 812C--010-211
212 630 001 0220 WASHER 14 812C--010-212
213 411 141 6705 WASHER SPR 5 14 812C--010-213
214 630 000 7763 BOLT,HEX-SCT 14 812C--010-214
215 630 122 0666 GUIDE 2 812C--010-215
216 630 122 0680 GUIDE 2 812C--010-216
217 630 122 0703 GUIDE 2 812C--010-217
218 630 122 2721 GUIDE 1 812C--010-218
219 630 122 2738 GUIDE 1 812C--010-219
220 630 122 2745 GUIDE 1 812C--010-220
221 630 122 2752 GUIDE 1 812C--010-221
223 411 140 8007 SCR TRS 5X6 20 812C--010-223
226 630 105 1130 MECH PARTS(RUBBER) 4 812C--010-226
227 630 105 1147 MECH PARTS(RUBBER) 4 812C--010-227
228 630 120 7797 COVER 1 812C--010-228
229 630 120 7803 COVER 1 812C--010-229
230 411 051 1708 SCR TRS 4X6 16 812C--010-230
MODEL TCM-X300
0306-001
26
ࡈࠖ࡯࠳ࠠࡖ࡝࠶ࠫㇱ FEEDER CARRIAGE SECTION
Fig. C-4 ࡈࠖ࡯࠳ゲ࠮ࡦࠨ Feeder Axis Limit Sensors
309
308
307
333
332
331
333
332
331
304
303
302
314
315
316
333
332
331
326
325
324
323
333
332
331
314
313
315
316
314
313
315
316
322
324
325
326
329
333
332
331
333
332
331
309
308
307
305
304
303
302
334
314
313
338
339
340
315
316
310
336
337
311
312
330
306
336
337
313
338
339
340
301
310
311
312
304
306
303
302
333
332
331
334
333
332
331
335
338
339
340
335
309
308
307
305
338
339
340
304
303
302
334
305
328
337
326
325
324
321
327
337
326
325
324
320
310
311
312
See Fig.C-1
Key No.10
See Fig.C-1
Key No.12
See Fig.C-1
Key No.12
See Fig.C-1
Key No.10
See Fig.C-1
Key No.9
See Fig.C-1
Key No.9
See Fig.C-1
Key No.11
See Fig.C-1
Key No.11
306
304
303
302
301
304
303
302
301
