Confidential 小型超高速模組化機器 “YS24” All rights reserved 2009 YAMAHA MOTOR CO., LTD. 2009/6/10 雅馬哈發動機股份公司 I M事業部
Confidential
小型超高速模組化機器
“YS24”
All rights reserved 2009 YAMAHA MOTOR CO., LTD.
2009/6/10
雅馬哈發動機股份公司
I M事業部
Confidential

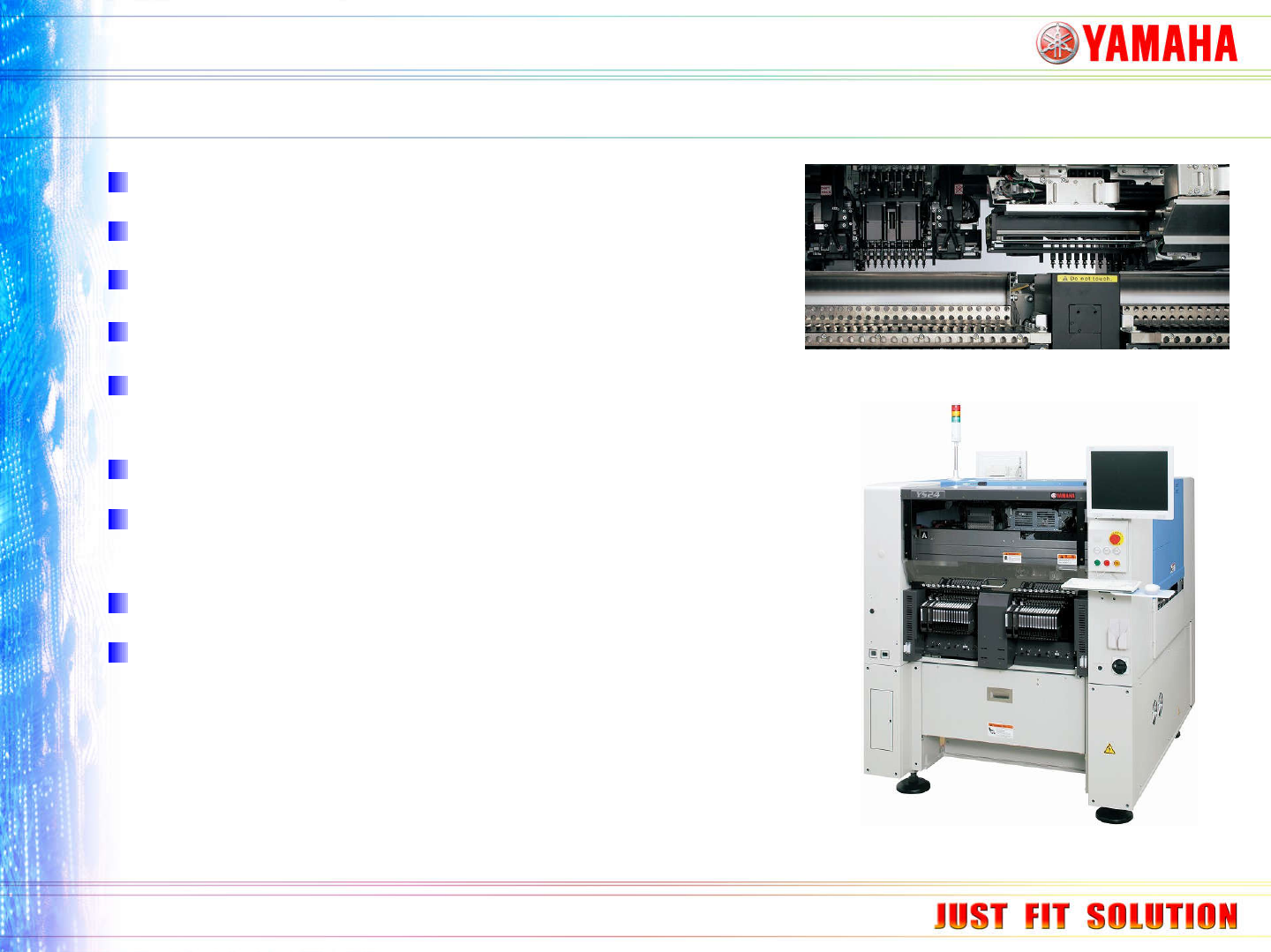

小型超高速模組化機器YS24的特長
比YS12高於2倍的生產能力 ( 最大72KCPH)
和YS12相同的機器長度1,254mm
世界第一的面積生產率34,000CPH / ㎡
實現超大型基板（
L700xW460mm
）
雙X軸和新型二站式的傳送系統呈現出最高的生
產效率
貼片零件範圍從0402mm ~ 32mm, 高度: 6.5mm.
All rights reserved 2009 YAMAHA MOTOR CO., LTD.
貼片零件範圍從0402mm ~ 32mm, 高度: 6.5mm.
最大可裝載120支8mm供料器, 使用台車時可裝載
96支供料器, (SS型電子式供料器)
側面照相機為標準配置.
Y軸採取線性馬達.
Confidential
‘ YS24 ’的特長
規格比較
型式
YS24 CM602-L NPM (New) NXTⅡM3
外形尺寸
L1,254* W1,687
*H1,445
L2,350* W2,290
*H1,430
L835* W2,448
*H1,444
L348* W1,934
*H1,474
機器重量
1,700kg 3,400kg 1,450kg ---kg
貼片時間 ( 最大) 72kCph (最大) 100kCph (最大) 66kCph (最大) 22.5kCph (最大)
面積生產率
34kCph/m2 19kCph/m2 32.3kCph/m2 33kCph/m2
8mm供料器 ( 最大)
8mm 纸带数 ( 最大)
60支x2
120支
27支x4
216支
17支x2
68支
20支x1
20支
吸嘴數和置件頭 10吸嘴 * 2置件頭 12吸嘴* 4置件頭 16吸嘴* 2置件頭 12吸嘴* 1置件頭
All rights reserved 2009 YAMAHA MOTOR CO., LTD.
識別装置
掃描和固定複合式相
機
線性相機 線性相機 區域相機
基板尺寸
50* 50- 700x460 50* 50- 510x460 50* 50- 510x480 50* 50- 534x610
零件尺寸
高度
0402- □32mm
t6.5mm
-□12mm
t6.5mm
-□6mm
t3.0mm
-□7.5mm
t3.0mm
精度
CHIP: ±50μm
CHIP: ±30μm (3σ)
CHIP: ±40μm CHIP: ±40μm CHIP: ±50μm (3σ)
