Confidential 面積生産性 NXTⅡ M3x 4 Y G300 C M602L GX H-3 80,00 0 100,000 120,000 C PH YS1 2 YS2 4 YG3 0 0 YG2 0 0 N PM CM6 0 2 L ‘ YS 24 ’ 的 特長 優秀的 面積 生 產 率 Good! 達成世 界第 一的面 積生 產 率！ ! YS2 4: 34 ， 00 0C PH / ㎡ All rights reser…
Confidential
‘ YS24 ’的特長
與競爭對手機器數量的比較
型式
YS24 x 2 CM602-L x 1 NPM (New) x 2 NXTⅡM3 x 4
外形尺寸
L2,508* W1,687
*H1,445
L2,350* W2,290
*H1,430
L1,670* W2,448
*H1,444
L1,390* W1,934
*H1,474
機器重量
3,400kg 3,400kg 2,900kg ---kg
貼片時間 144kCph (最大) 100kCph (最大) 132kCph (最大) 90kCph (最大)
面積生產率
34kCph/m2 19kCph/m2 32.3kCph/m2 33kCph/m2
All rights reserved 2009 YAMAHA MOTOR CO., LTD.
8mm供料器 ( 最大)
8mm 纸带数 ( 最大)
240支
240支
108支
216支
68支
136支
80支
80支
吸嘴數和置件頭 4 頭、40 吸嘴 4 頭、48 吸嘴 4 頭、64 吸嘴 4 頭、48 吸嘴
識別装置 掃描和複合式相機 線性相機 線性相機 區域相機
基板尺寸
50* 50- 700x460 50* 50- 510x460 50* 50- 510x480 50* 50- 534x610
零件尺寸
高度
0402- □32mm
t6.5mm
-□12mm
t6.5mm
-□6mm
t3.0mm
-□7.5mm
t3.0mm
精度
CHIP: ±50μm
CHIP: ±30μm ( 3σ)
CHIP: ±40μm CHIP: ±40μm CHIP: ±50μm ( 3σ)
Confidential

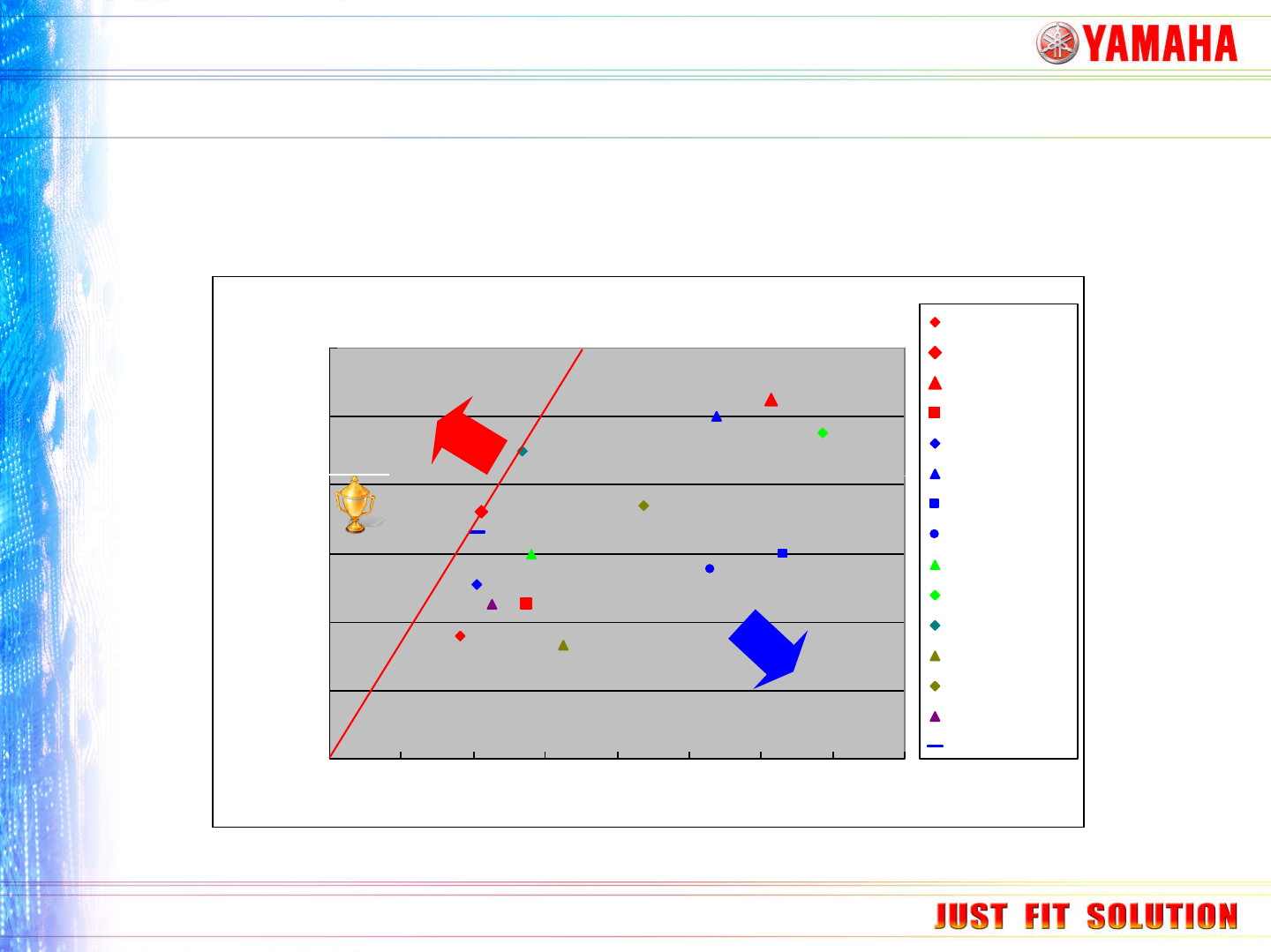

面積生産性
NXTⅡ M3x4
YG300
CM602L
GXH-3
80,000
100,000
120,000
CPH
YS12
YS24
YG300
YG200
NPM
CM602L
‘ YS24 ’的特長
優秀的面積生產率
Good!
達成世界第一的面積生產率！ !
YS24: 34，000CPH / ㎡
All rights reserved 2009 YAMAHA MOTOR CO., LTD.
YS12
YG200
FX-1R
FX-3
NPM (New)
YS24
NPM
CM402L
CM212
GXH2200
SI-G200
0
20,000
40,000
60,000
80,000
0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0
m^2
CM602L
CM402L
CM212
GXH2200
GXH-3
NXTⅡ M3x4
FX-1R
FX-3
SI-G200
NPM (New)
※2009/6/3 本公司调查
Bad!
Confidential

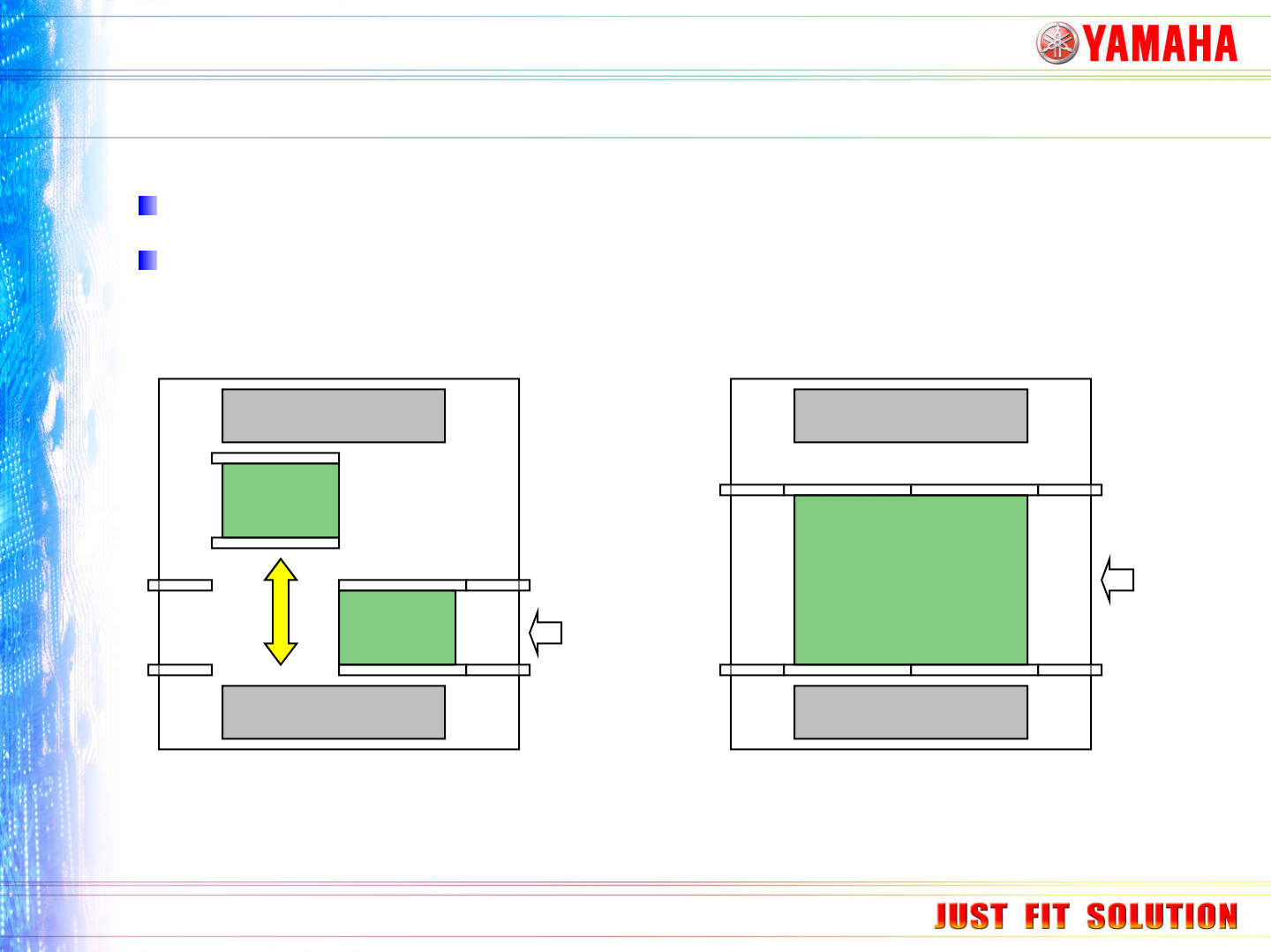

雙X軸和新型二站式的傳送系統呈現出最高的生產效率
實現超大型基板（
L700xW460mm
)
‘ YS24 ’的特長
新型傳送系统 <二站式傳送系統>
All rights reserved 2009 YAMAHA MOTOR CO., LTD.
～L330×W250
PCB FLOW
～L700×W460
PCB FLOW
