Confidential 740 1934 Y S2 4 N XT Ⅱ YS2 4 V S N XT Ⅱ YS24 NXTⅡ 1254 1687 All rights reserved 2009 YAMAHA MOTOR CO., LTD. Y S2 4 N XT Ⅱ 生 產 面積 3 4 0 4 3 C P H / ㎡ 3 1 4 4 7 C P H / ㎡ 供料器種類 1 2 0 種 （ 8 mm換算） 4 0 種/ 2 個模組 最…
Confidential
·雅馬哈原型機”二站式傳送裝置“
• 同一時間生產二片基板, 可實現72,000CPH·標準對應到超大型基板(L700 x 460mm).
• P公司雙軌道傳送裝置基板寬度最大只能到216mm.當使用雙軌道生產時整片基板將由二
個相互替換的貼片頭工作, 因此造成二個貼片頭相互間的干擾, 使生產力減少30%！
～L700×W460
PCB Flow
～L330×W250
PCB Flow
All rights reserved 2009 YAMAHA MOTOR CO., LTD.
個相互替換的貼片頭工作, 因此造成二個貼片頭相互間的干擾, 使生產力減少30%！
• 整條生產線使用雙軌道, 將會大大的增加廠房空間和公司成本.
·零件對應能力(YS24, 不需要更換貼片頭)
YS24
標準頭 12吸嘴頭 8吸嘴頭 16吸嘴頭 8吸嘴頭
0402～□32mm 0402～□12mm 0603～□32mm 0402～□6mm 0402～□32mm
CM602
NPM
·YS24 可對應零件尺寸32mm x 32mm, 不需要更換貼片頭！
高速頭和泛用頭是並存的.
·其他公司設備需要更换貼片頭,不是犧牲高速頭就是要犧牲泛用頭.
浪費另外再購買貼片頭成本和更換頭的時間.
Confidential

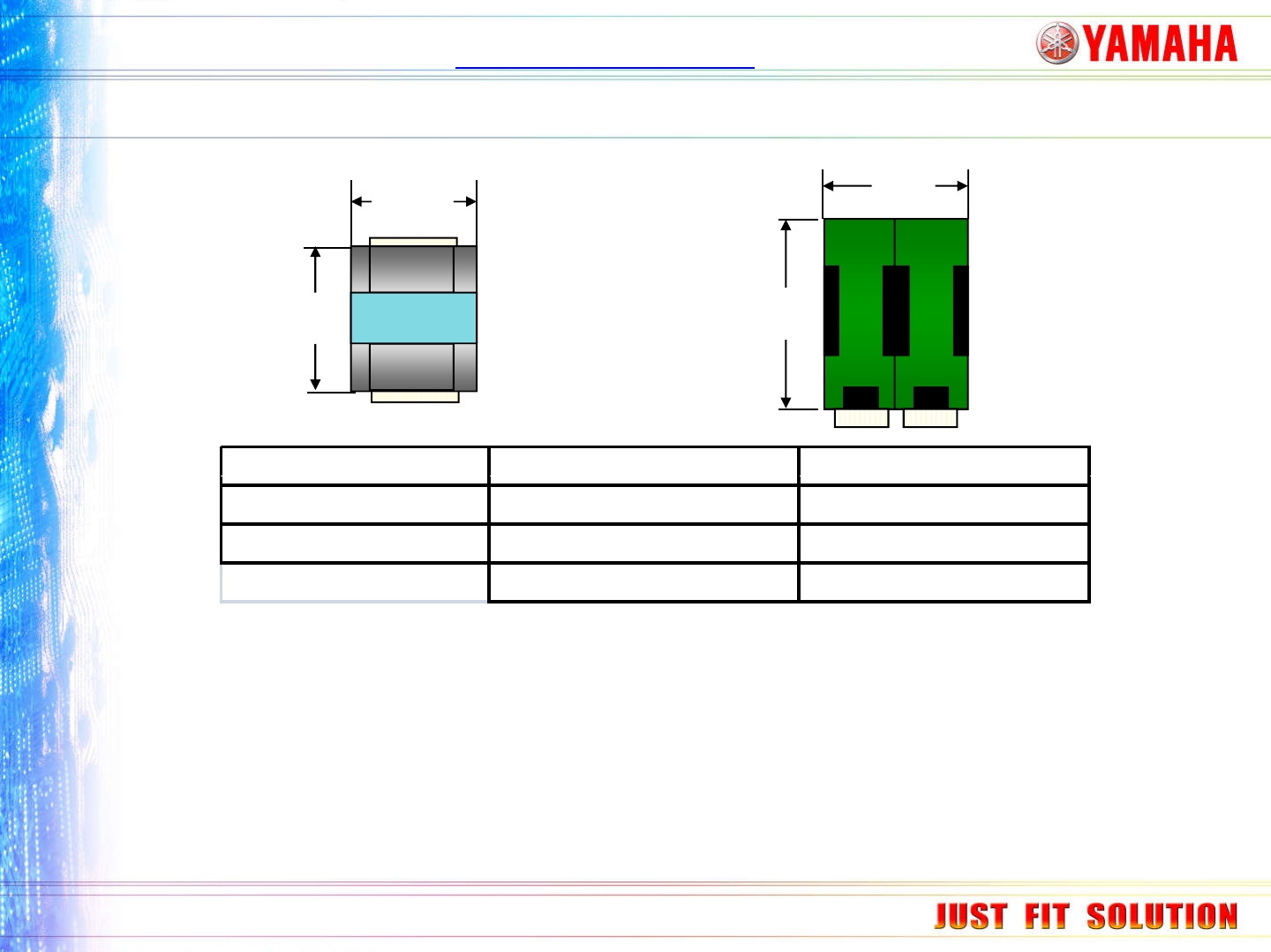

740
1934
YS24 NXTⅡ
YS24 VS NXTⅡ
YS24 NXTⅡ
1254
1687
All rights reserved 2009 YAMAHA MOTOR CO., LTD.
YS24 NXTⅡ
生
產
面積
34043CPH/㎡ 31447CPH/㎡
供料器種類 120種（8mm換算） 40種/2個模組
最大基板長度 700×460 610×534
• 實現世界第一的面積生產率！
特别在於淺短的機器深度，當要增加生產線時, 可以有效的運用廠房空間。
• 供料器的站數是NXTⅡ3倍.
生產線的平衡可更靈活, 有效的運用。
適合多樣化產品的生產. (NXT不適合多樣化的產品)
• 對應最大基板=L700mm
標準對應可符合大型液晶電視背光板和LED照明用電路板的生產。
Confidential
～L700×W460
PCB Flow
～L330×W250
PCB Flow
·同一時間生產二片基板, 可實現72,000CPH·標準對應到超大型基板(L700 x 460mm).
·由於是單軌道傳送裝置,因此可以和現有的設備共用.
·NXT2的M3模块,超过L330mm的基板將横跨2個模組.因此傳送頻率加倍, 損失大.
·雅馬哈原型機”二站式傳送裝置“
All rights reserved 2009 YAMAHA MOTOR CO., LTD.
YS24
標準頭 H12HS H08 H04
0402～□32mm 0402～□7.5mm 0402～□12mm 1608～□32mm
NXTⅡ
·YS24 可對應零件尺寸32mm x 32mm, 不需要更換貼片頭！
高速頭和泛用頭是並存的.
·其他公司設備需要更换貼片頭,不是犧牲高速頭就是要犧牲泛用頭.
浪費購買貼片頭成本和更換頭的時間.
·零件對應能力(YS24, 不需要更換貼片頭)
