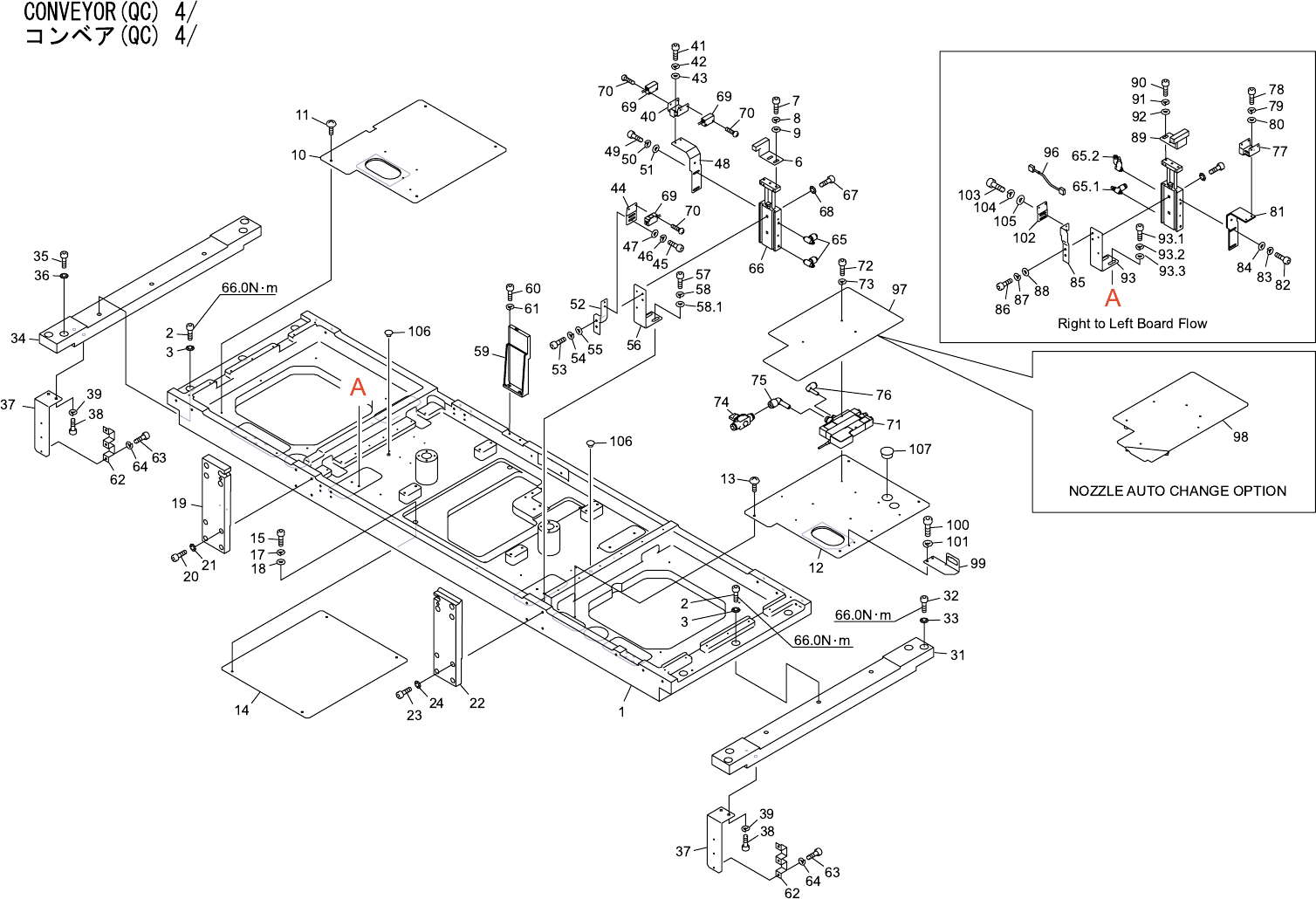

CONVEYOR(QC) 3/
コンベア(QC) 3/
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
99 S3034A 3 SPROCKET
スプロケット         
RS25-13T 2ｶﾞﾀ OT
100 H4123B 2 BEARING
ベアリング          
UFL000 FE
101 H5322A 4 BOLT, HEX SOCKET
ボルト 六角穴        
M06X015 FE
102 W1024A 4 WASHER, LOCK
ワッシャ スプリング     
6M/M FE
103 S3033A 2 SPROCKET
スプロケット         
RS25-13T 1ｶﾞﾀ OT
104 N4027A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め       
M04X005 ｸﾎﾞﾐｻｷ FE
105
H4451A 2 BEARING, MINIATURE
ベアリング ミニチュア    
LF-1680HH
OT
107 T2010T 1 CHAIN
チェーン           
RS25NP 47ﾘﾝｸﾂｷﾞﾃﾘﾝｸﾂｷ OT
108 T2138T 1 CHAIN
チェーン           
RS25NP 424ﾘﾝｸﾂｷﾞﾃﾘﾝｸﾂｷ OT
109 M5006E 1 MOTOR
モータ            
AXHM230K-GFHK11 OT
110 H40010 1 HEAD, GEAR
ヘッド ギヤ         
GFH2G10-D1 OT
111 H5296Y 4 BOLT, HEX SOCKET
ボルト 六角穴        
M04X095 FE
112 W1022A 4 WASHER, LOCK
ワッシャ スプリング     
4M/M FE
113 W1041A 4 WASHER, FLAT
ワッシャ 平         
4M/MX0.8X9(1W-4) FE
114
M5006E 1 MOTOR
モータ            
AXHM230K-GFHK11
OT
115
H40015 1 HEAD, GEAR
ヘッド ギヤ         
GFH2G15-D2
OT
116
H5296C 4 BOLT, HEX SOCKET
ボルト 六角穴        
M04X045
FE
117
W1011A
4
WASHER, CONICAL
ワッシャ 皿         
M- 4-L
FE
