BODY(AB) 1/2 本体(AB) 1/2 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 LGA0061 9 BOLT, LEVELLING ボルト レベリング M20 FE 2 LGA0070 9 NUT ナット FE 3 DEAB3010 1 BED ベッド FE 4 …

100%1 / 194
15

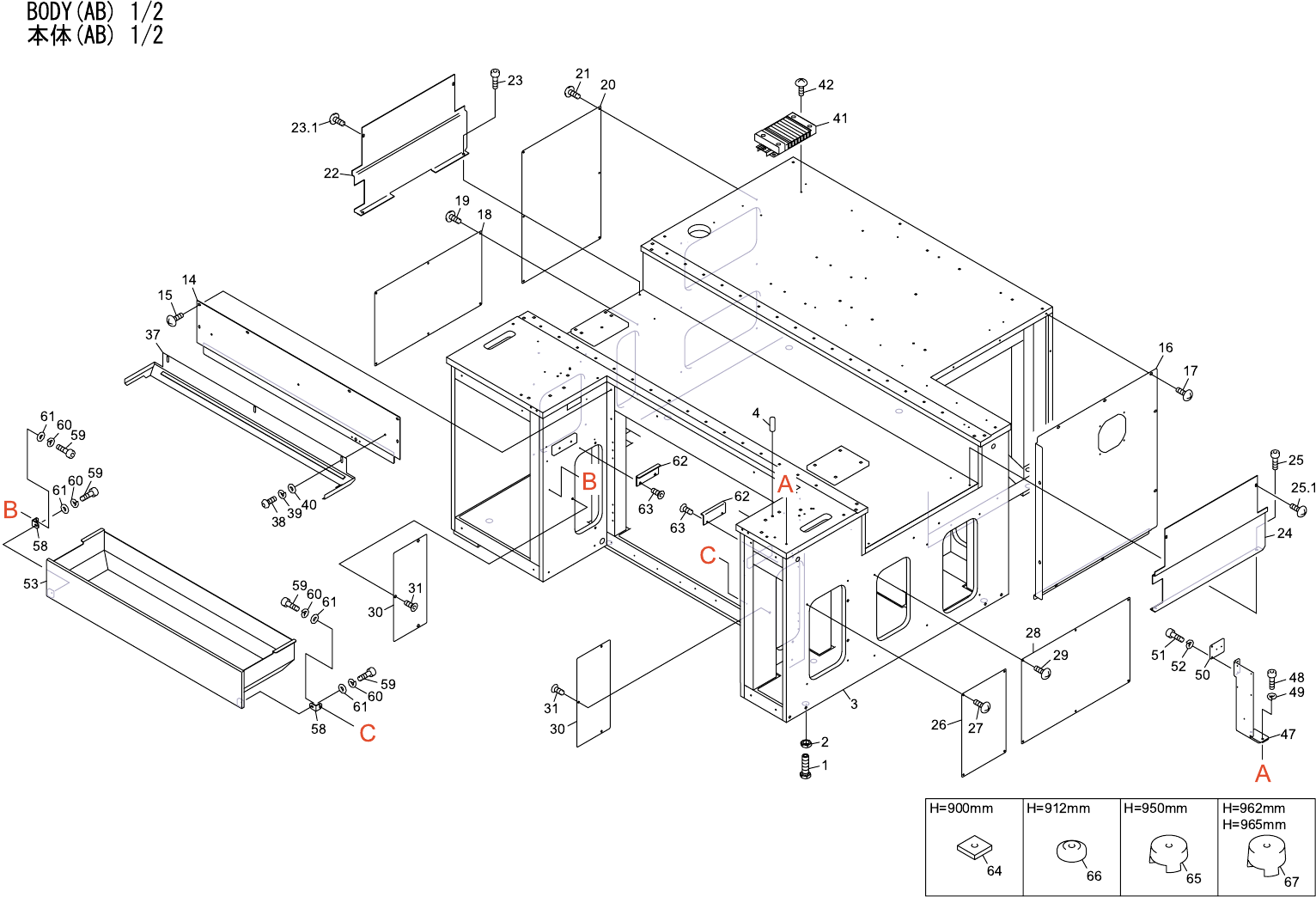

BODY(AB) 1/2
本体(AB) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 LGA0061 9 BOLT, LEVELLING
ボルト レベリング      
M20 FE
2 LGA0070 9 NUT
ナット            
FE
3 DEAB3010 1 BED ベッド FE
4 H2095S 1 PIN, PARALLEL
ピン 平行          
ﾟ8X30 Bｼｭ OT
14 DEAB3153 1 COVER, FRONT
カバー フロント       
FE
15 K5214A 6 SCREW, C/R TRUSS
小ネジ 十穴トラス      
M05X008 ﾕﾆｸﾛﾒｯｷ FE
16 DEAB3064 1 COVER, REAR カバー リヤー FE
17 K5214A 9 SCREW, C/R TRUSS
小ネジ 十穴トラス      
M05X008 ﾕﾆｸﾛﾒｯｷ FE
18 DEAB3073 1 COVER, SIDE カバー サイド FE
19 K5214A 6 SCREW, C/R TRUSS
小ネジ 十穴トラス      
M05X008 ﾕﾆｸﾛﾒｯｷ FE
20 DEAB3083 1 COVER, SIDE カバー サイド FE
21 K5214A 6 SCREW, C/R TRUSS
小ネジ 十穴トラス      
M05X008 ﾕﾆｸﾛﾒｯｷ FE
22 DEAB3165 1 COVER
カバー            
FE
23 H5298A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M05X010 1ﾊｺ400ｹ FE
23.1 K5214A 2 SCREW, C/R TRUSS
小ネジ 十穴トラス      
M05X008 ﾕﾆｸﾛﾒｯｷ FE
24 DEAB3175 1 COVER
カバー            
FE
25 H5298A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M05X010 1ﾊｺ400ｹ FE
25.1 K5214A 2 SCREW, C/R TRUSS
小ネジ 十穴トラス      
M05X008 ﾕﾆｸﾛﾒｯｷ FE
26 DEAB3113 1 COVER, SIDE カバー サイド FE
27 K5214A 4 SCREW, C/R TRUSS
小ネジ 十穴トラス      
M05X008 ﾕﾆｸﾛﾒｯｷ FE
28 DEAB3123 1 COVER, SIDE カバー サイド FE
29 K5214A 6 SCREW, C/R TRUSS
小ネジ 十穴トラス      
M05X008 ﾕﾆｸﾛﾒｯｷ FE
30 DEAB3133 2 COVER, SIDE カバー サイド FE
31 K5361H 6 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿       
M05X010 FE
37 DEAB1262 1 GUIDE, TAPE ガイド テープ FE
38 K5261H 3 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン     
M05X012 FE
39 W1023A 3 WASHER, LOCK
ワッシャ スプリング     
5M/M FE
40 W1051A 3 WASHER, FLAT
ワッシャ 平         
6M/MX1.6X125(1W-6) FE
41 DNPI3011 1 VALVE UNIT バルブユニット OT
42 K5215A 2 SCREW, C/R TRUSS
小ネジ 十穴トラス      
M05X010 ﾕﾆｸﾛﾒｯｷ FE
47 DNAB3013 1 BKT, TERMINAL ＢＫＴ ターミナル FE
48 H5322A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M06X015 FE
49 W1024A 2 WASHER, LOCK
ワッシャ スプリング     
6M/M FE
50 DNAB3023 1 BKT
ＢＫＴ            
FE
51 H5287A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M04X008 ｾﾞﾝﾈｼﾞ FE
52 W1022A 2 WASHER, LOCK
ワッシャ スプリング     
4M/M FE
53 DNAB1260 1 DUCT
ダクト            
FE
58 DNAB1102 2 BKT
ＢＫＴ            
FE
16
BODY(AB) 1/2
本体(AB) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
59 H5289A 4 BOLT, HEX SOCKET
ボルト 六角穴        
M04X012 FE
60 W1022A 4 WASHER, LOCK
ワッシャ スプリング     
4M/M FE
61 W1043A 4 WASHER, FLAT
ワッシャ 平         
4W- 4 FE
62 DNAB1120 2 BKT
ＢＫＴ            
FE
63 K5359E 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿       
M04X008 FE
64 DNAB1130 9 SHEET, LEVELING シート レベリング FE H=900mm
65 DNAB1141 9 SHEET, LEVELING シート レベリング FE H=950mm
66 DNAB1151 9 SHEET, LEVELING シート レベリング FE H=912mm
67
DNAB1160
9
SHEET, LEVELING
シート レベリング
FE
H=962mm,965mm
