Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 102 21 1G5053 BLOCK(KIBAN) 1 1092600E00-002 107 0926C00M COVER(KIBAN) 1 1092600E00-007 109 016S1022 ASSY_L VR(RELAS) 1 1092600E00-009 1 10 216D0448 PIN_HINGE 1 1092600E00-…

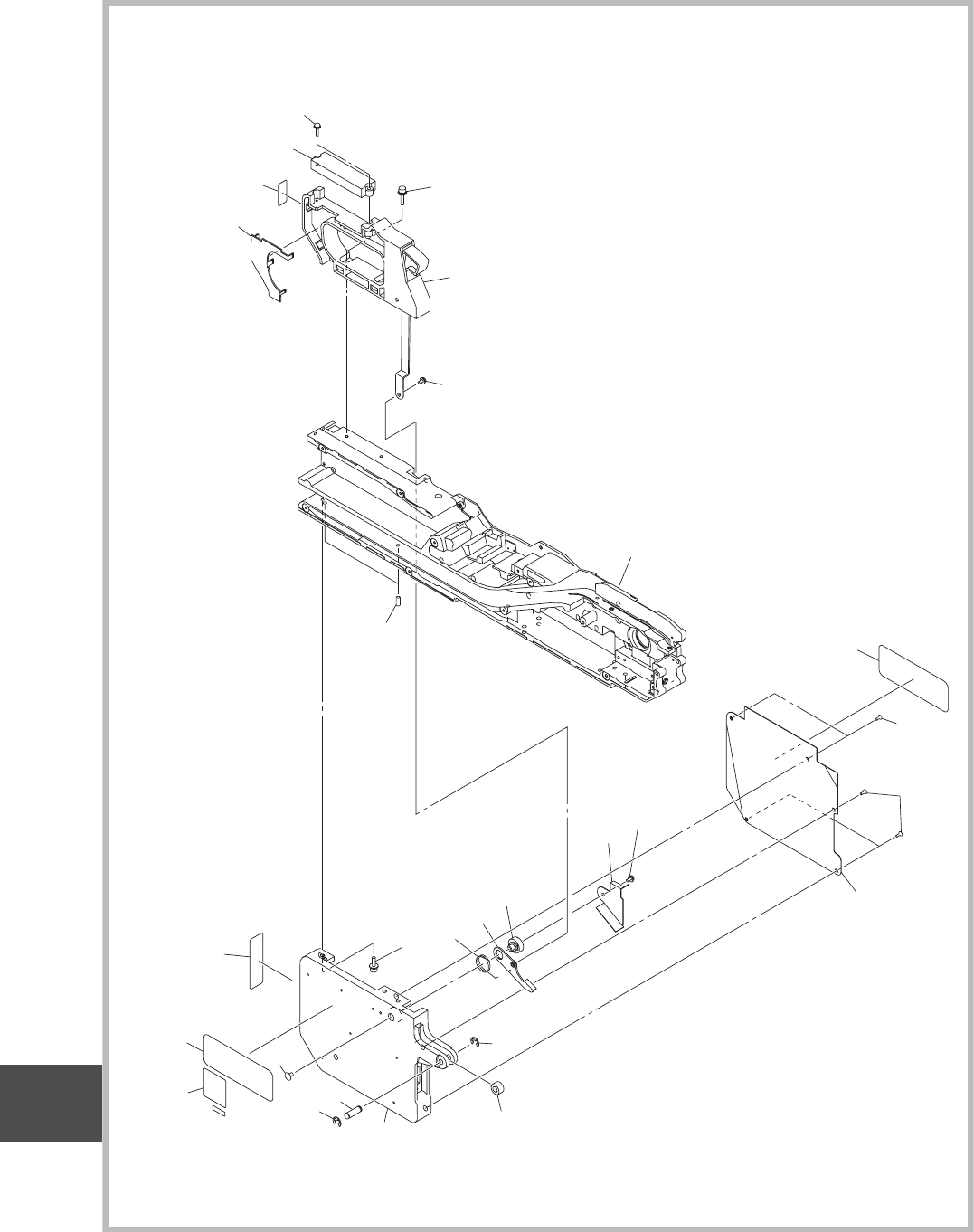

Fig. X-2
操作パネル部
Operation Panel Section
1006-001
Fig. X
テープフィーダ
GT-88002
Tape Feeder GT
-88002
102
-1
1 17
134
135
149
127
1
1
1
1 12
132
132
125
1 13
109
1 10
121
1 16
107
123
123
134
See Fig. X
Key No.1
126
188
1 14
131
1 15
178
133
121
88mm TF
Fig. X
GT-88002
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
102 211G5053 BLOCK(KIBAN) 1 1092600E00-002
107 0926C00M COVER(KIBAN) 1 1092600E00-007
109 016S1022 ASSY_LVR(RELAS) 1 1092600E00-009
110 216D0448 PIN_HINGE 1 1092600E00-010
111 213C0206 ROLLER 1 1092600E00-011
112 216F0879 PIN_GUIDE(ROLL) 1 1092600E00-012
113 222P0207 SPRING_TORSION 1 1092600E00-013
114 09262007 ASSY_GRIP 1 1092600E00-014
115 211AB843 COVER(GRIP) 1 1092600E00-015
116 211A8726 COVER(HAISEN) 1 1092600E00-016
117 216E1741 PIN_LOCATE 2 1092600E00-017
121 221DA051 MACHINE SCREW 2 1092600E00-021
123 221DA103 MACHINE SCREW 5 1092600E00-023
125 221AA102 ROHS_HEX-SCT 2 1092600E00-025
126 221AB004 BOLT_HEX-SCT 2 1092600E00-026
127 221DA113 MACHINE SCREW 1 1092600E00-027
131 221DA133 MACHINE SCREW 2 1092600E00-031
132 221KB001 E RING 2 1092600E00-032
133 0804000D NAMEPLATE_INDEX 1 1092600E00-033
134 0926B008 PLATE NOTICE 2 1092600E00-034
135 0804000E NAMEPLATE_INDEX 1 1092600E00-035
149 0804000M MECH PARTS 1 1092600E00-049
178 4B111602 P.C.B,MOUNT 1 1092600E00-128
188 221HA104 WASHER 2 1092600E00-138
GT-88002
Fig. X
1006-001
Fig. X-2
88mm TF
Fig. X
GT-88002
Fig. X-3
テープ駆動部
Tape Driving section
1006-001
Fig. X
テープフィーダ
GT-88002
Tape Feeder GT
-88002
2B3
261
2B6
2B7
2B7
D
263
262
260
259
258
257
264
266
267
2A3
2A4
2A2
260
264
258
D
269
265
268
See Fig. X -1
Key No.1
See Fig. X -1
Key No.40
88mm TF
Fig. X
GT-88002
