Stationssoftware 706.0 / Installation sanleitung Ausgabe 04/2012 Edition Die folgende Grafik zeigt die Hardware-Kompon enten des Rechnersystems für die Maschinentypen SX1/SX2 (V2) und DX 1/DX2 in Ein-Rechn erbetrieb: Abb…
Stationssoftware 706.0 / Installationsanleitung Ausgabe 04/2012 Edition

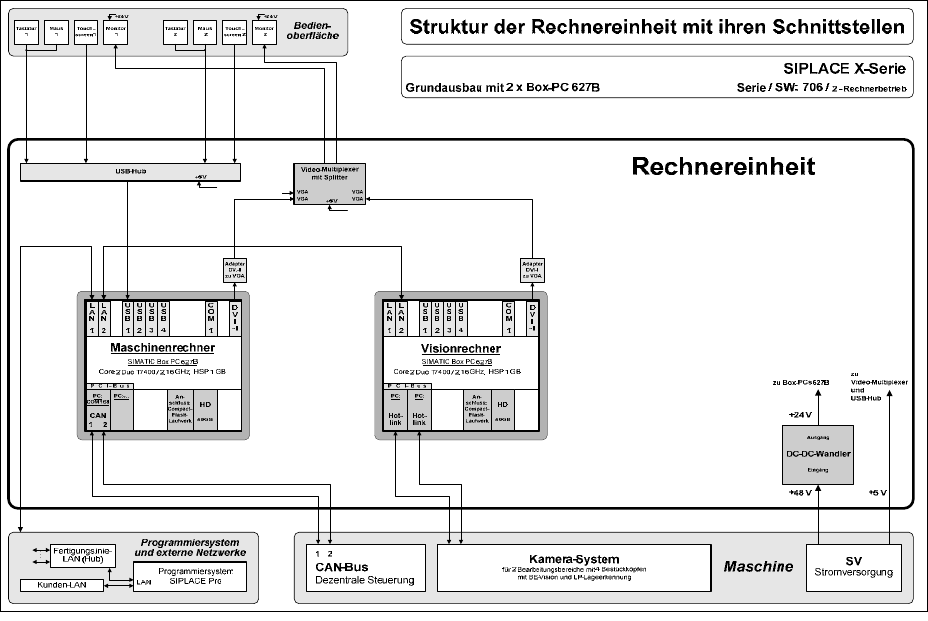

Abbildung 4-2: Hardware-Komponenten des Rechnersystems für die SIPLACE X-Serie in Zwei-Rechnerbetrieb
(Prinzipschaltbild)
19
Stationssoftware 706.0 / Installationsanleitung Ausgabe 04/2012 Edition

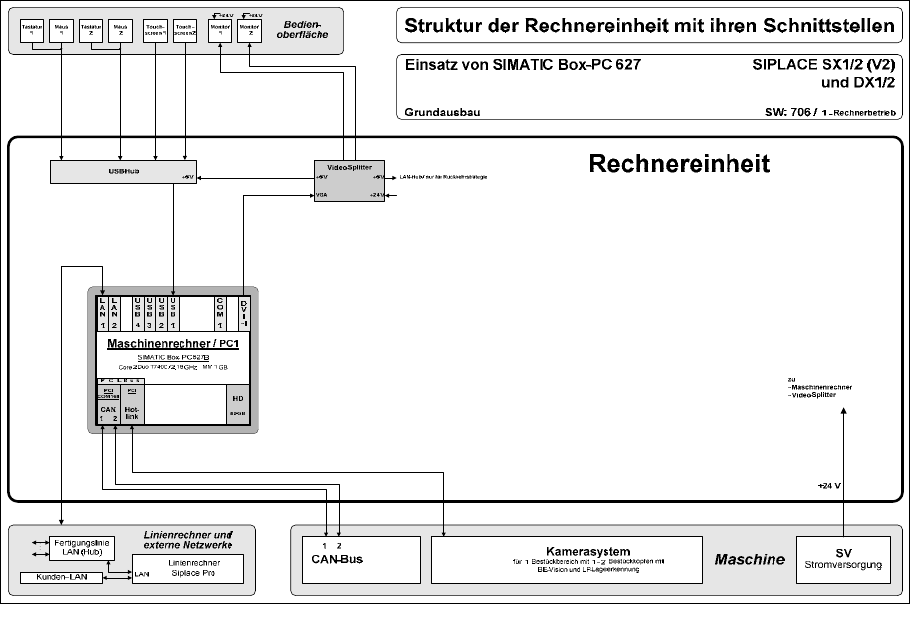

Die folgende Grafik zeigt die Hardware-Komponenten des Rechnersystems für die
Maschinentypen SX1/SX2 (V2) und DX1/DX2 in Ein-Rechnerbetrieb:
Abbildung 4-3: Hardware-Komponenten des Rechnersystems für SIPLACE SX1/2 (V2) und DX1/2 in Ein-Rechnerbetrieb
(Prinzipschaltbild)
Für den Maschinentyp SIPLACE DX4 sind die Hardware-Komponenten des Rechnersystems in
Ein-Rechnerbetrieb dieselben wie in Abbildung 4-3 abgebildet, mit den folgenden Abweichungen:
– Arbeitsspeicher mit 2GB
– A24 Hotlink-Karten
20
Stationssoftware 706.0 / Installationsanleitung Ausgabe 04/2012 Edition

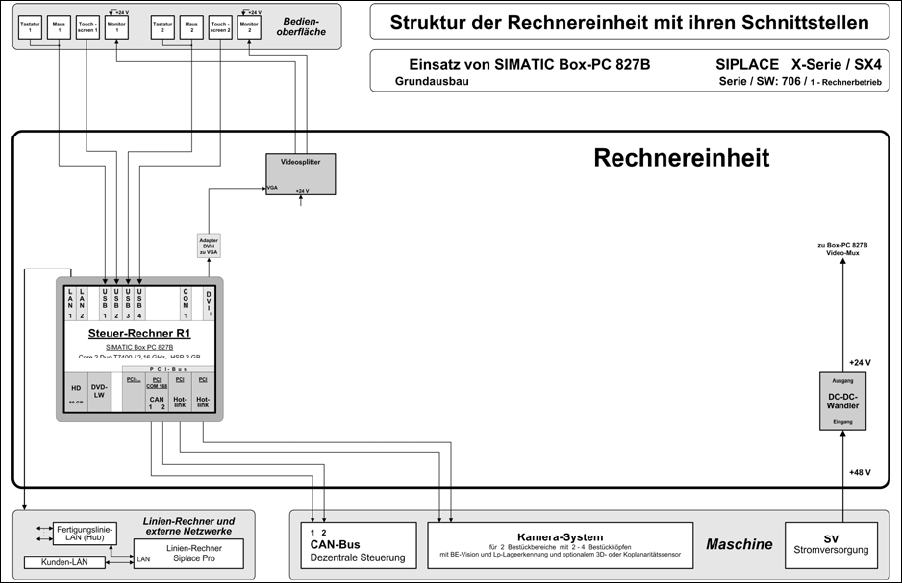

Die folgende Grafik zeigt die Hardware-Komponenten des Rechnersystems für die
Maschinentypen der SIPLACE X-Serie und SX4 in Ein-Rechnerbetrieb:
Abbildung 4-4: Hardware-Komponenten des Rechnersystems für die SIPLACE X-Serie und SX4 in Ein-Rechnerbetrieb
(Prinzipschaltbild)
21
