[长度和宽度]显示零件尺寸，例如“ 1005”，“ 3216”。
库名称末尾的F，B，L或R表示其极性和方向。
・
・
・
・
L（极性标记和方向在从供应商处观看时位于左侧）
R（极性标记和方向在从供应商处观看时位于右侧）
F（极性和方向在供应商的背面）
B（极性标记和方向在从供应商处观看时位于正面）
如果在角上存在极性标记，则方向如下所示。
MDOC-SOFT50603
9/13
产品工程部
SMT部
机器人操作
YAMAHA MOTOR CO。， LTD。
2.按制造商零件号自动搜索
标准零件数据可以通过制造商零件编号自动搜索。
RPC03KT103F
如果要一次搜索两个或多个制造商零件编号，请输入
CR1 / 8W682FV / RPC18KT682F / MCR18EZHF6801
MDOC-SOFT50603
10/13
例如，如果要搜索矩形贴片电阻器，请输入以下内容。
然后单击[查找]按钮。搜索结果将显示如下。
分隔符如下。
您可以使用“ /”（斜杠），“，”（逗号），“：”（冒号）和“;”（分号）作为分隔符。
产品工程部
SMT部
机器人操作
YAMAHA MOTOR CO。， LTD。
MDOC-SOFT50603
11/13
产品工程部
SMT部
机器人操作
YAMAHA MOTOR CO。， LTD。
<查找具有极性的零件>
如果存在极性不同的部分，则仅在其中搜索一个
通过制造商零件号自动搜索。对于LR零件，搜索L个。为了
FB部分， B一个被搜索。 对于 FBLR 部分， 在 B中的一个 是 通过搜索 默认。 在
为了选择其他极性的零件库，请按以下步骤操作。
（以下是在LR部分中选择R的示例。）

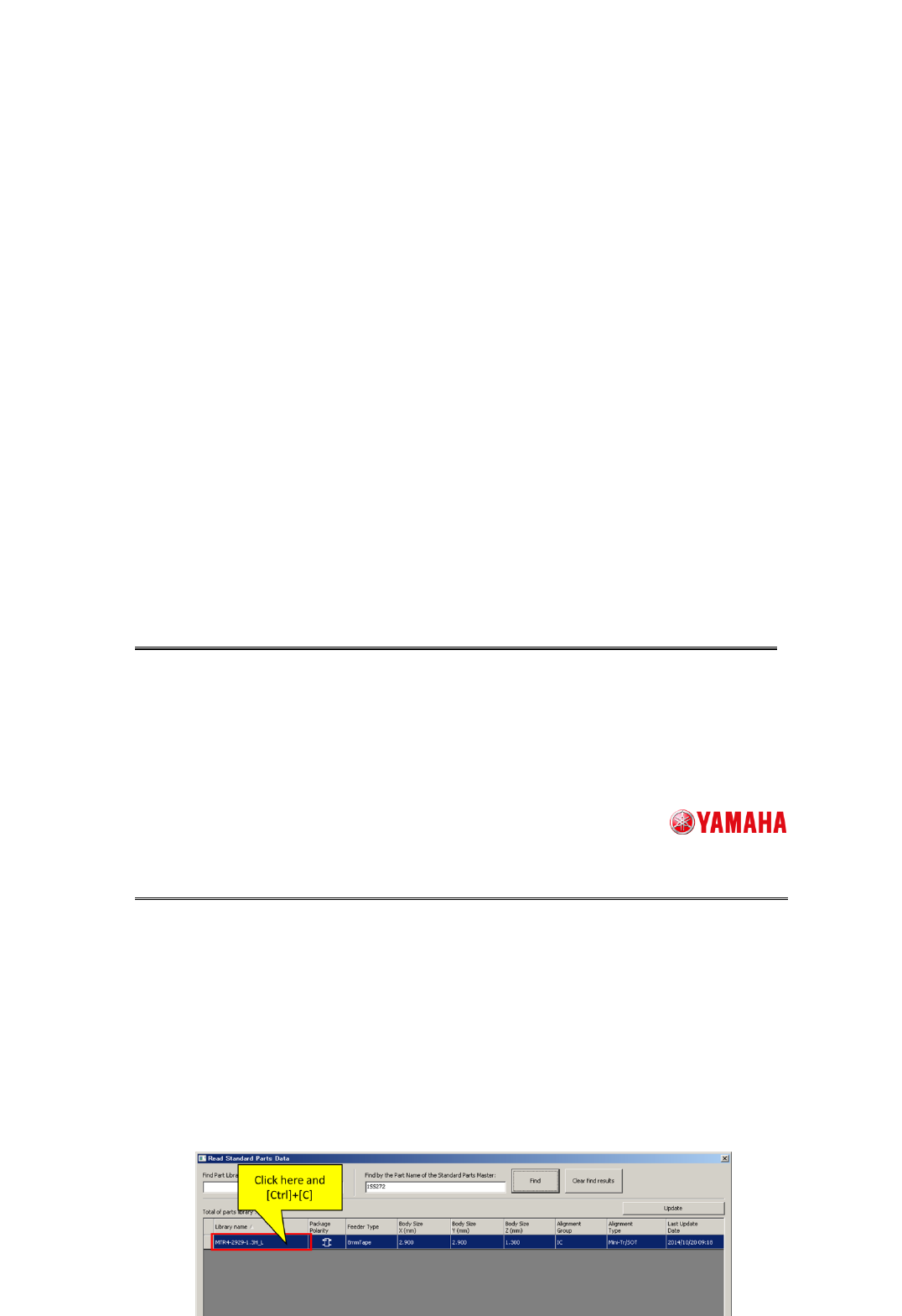

（1）复制 （[CTRL] + [C]） 的 搜索 库 名称
