1.按图书馆名称直接搜索
在[查找零件库名称]字段中输入零件库名称。搜索结果将
您可以轻松地搜索标准部分的数据 由库名 自命名 规则 是
MDOC-SOFT50603
7/13
添加字母时，离目标标准零件数据更近。
定义如下。
产品工程部
SMT部
机器人操作
YAMAHA MOTOR CO。， LTD。
零件类型
铝电解
电容器
图书馆名称
ALC [直径]-[深度] H_ [L或R]
BGA [引脚数] -P [间距] __ [3位相似零件
数字] _ [ForBorLorR]
BGA
陶瓷电容器 C [长度和宽度]-[深度] H __ [制造商名称等]
携带[电极数] [3位相似零件号] [制造商
电容器阵列
携带[电极数] __ [3位相似零件号] __ [制造商
名称等]
单边引线
连接器E
CN-E [引脚数] -P [间距] __ [相似零件号] _ [F或B或L或R]
单边引线
连接器NSEW
双向的
连接器
CN-NSEW [ 引脚数] -P [间距] __ [_外观 零件 号] [F 或 B 或 L
或R]
CNW-NSEW [引脚数] -P [间距] _ [相似零件号] [F或B或L或
R]
Di [引脚数]-[长度和宽度]-[深度] H_ [L或R]
二极管[引脚数]-[长度和宽度]-[深度] H_ [L或R]
铁氧体[长度和宽度]-[深度] H
二极管
铁氧体磁芯
筛选
FL [引脚数]-[长度] x [宽度] x [深度] H
FL [针数]-[长度和宽度]-[深度] H
保险丝 保险丝[长和宽]-[深度] H
电感__ [相似零件号]
卷材
电感[长宽]-[深度] H
引领 LED [引脚数]-[长度和宽度]-[深度] H_ [L或R]
MELF [直径]-[长度] L 梅尔夫
迷你Tr和二极管
功率Tr
QFJ
MIN [引脚数]-[长度和宽度]-[深度] H_ [F或B或L或R]
PWTR [针数]-[长度和宽度]-[深度] H_ [F或B或L或R]
QFJ [引脚数] -P [间距] __ [相似零件号] _ [F或B或L或R]
QFN [引脚数] -P [间距] __ [相似零件号] _ [F或B或L或R]
QFP [引脚数] -P [间距] __ [相似零件号] _ [F或B或L或R]
R [长度和宽度]-[深度] H
QFN
质量计划
反抗
电阻阵列
特种部队
RArry [针数] __ [相似零件号] W
SOJ [引脚数] -P [间距] __ [相似零件号] _ [F或B或L或R]
SON [引脚数] -P [间距] __ [相似零件号] _ [F或B或L或R]
SOP [引脚数] -P [间距] __ [相似零件号] _ [F或B或L或R]
儿子
标准操作程序
MDOC-SOFT50603
8/13
产品工程部
SMT部
机器人操作
YAMAHA MOTOR CO。， LTD。
西南 SW [引脚数] -P [间距] __ [相似零件号] _ [F或B或L或R]
tantal [长度和宽度]-[深度] H_ [L或R] 钽
热敏电阻
测试针
Therm [长度和宽度]-[深度] H_ [L或R]
TP [长度和宽度]-[深度] H __ [相似零件编号]
压敏电阻[长和宽]-[深度] H 压敏电阻
预设音量
水晶振动器
VR [引脚数]-[长度和宽度]-[深度] H_ [F或B或L或R]
XL [针数]-[长度和宽度]-[深度] H
[相似部件号]是3位数字。相同大小的零件具有相同的编号。
[长度和宽度]显示零件尺寸 例如“ 1005” “ 3216”
[长度和宽度]显示零件尺寸，例如“ 1005”，“ 3216”。
库名称末尾的F，B，L或R表示其极性和方向。
・
・
・
・
L（极性标记和方向在从供应商处观看时位于左侧）
R（极性标记和方向在从供应商处观看时位于右侧）
F（极性和方向在供应商的背面）
B（极性标记和方向在从供应商处观看时位于正面）

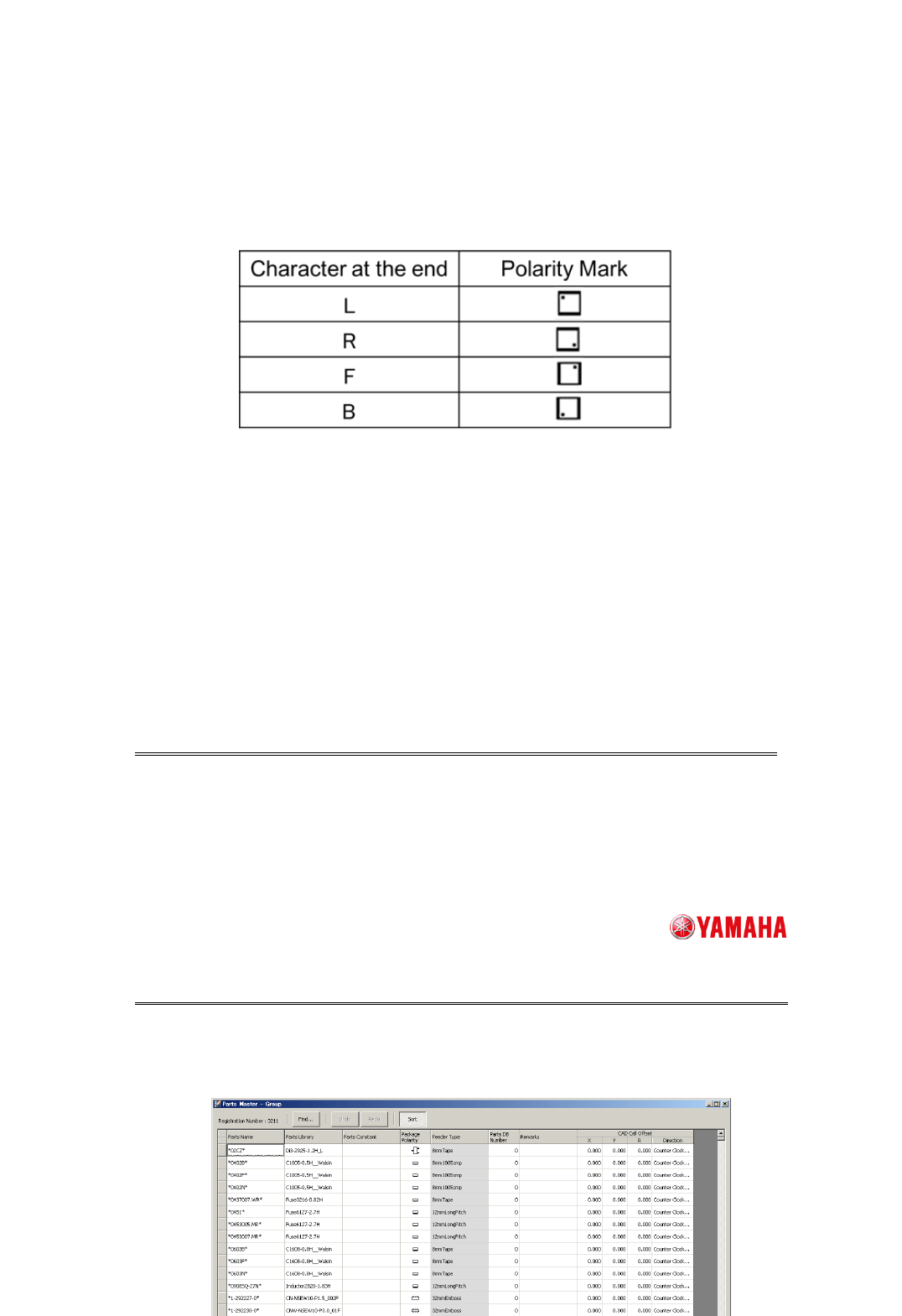

如果在角上存在极性标记，则方向如下所示。
MDOC-SOFT50603
9/13
产品工程部
SMT部
机器人操作
YAMAHA MOTOR CO。， LTD。
2.按制造商零件号自动搜索
标准零件数据可以通过制造商零件编号自动搜索。
