贴片机上的操作 移除和放回 SX4 转换料台 11 – 移 除 和 放 回 S X 4 转 换 料 台 第 1 步： ▪ 打开贴片机保护盖 第 2 步： ▪ 按下料台上的 “dock/undock （装入 / 卸出）” 按钮 （1） 移除转换料台
贴片机上的操作 在贴片机上操作供料器
10
如果没有移除供料器，供料器将被再次锁定，状态显示灯也
会亮起
▪ 拉动移除把手将供料器移除
贴片机上的操作 移除和放回 SX4 转换料台
11

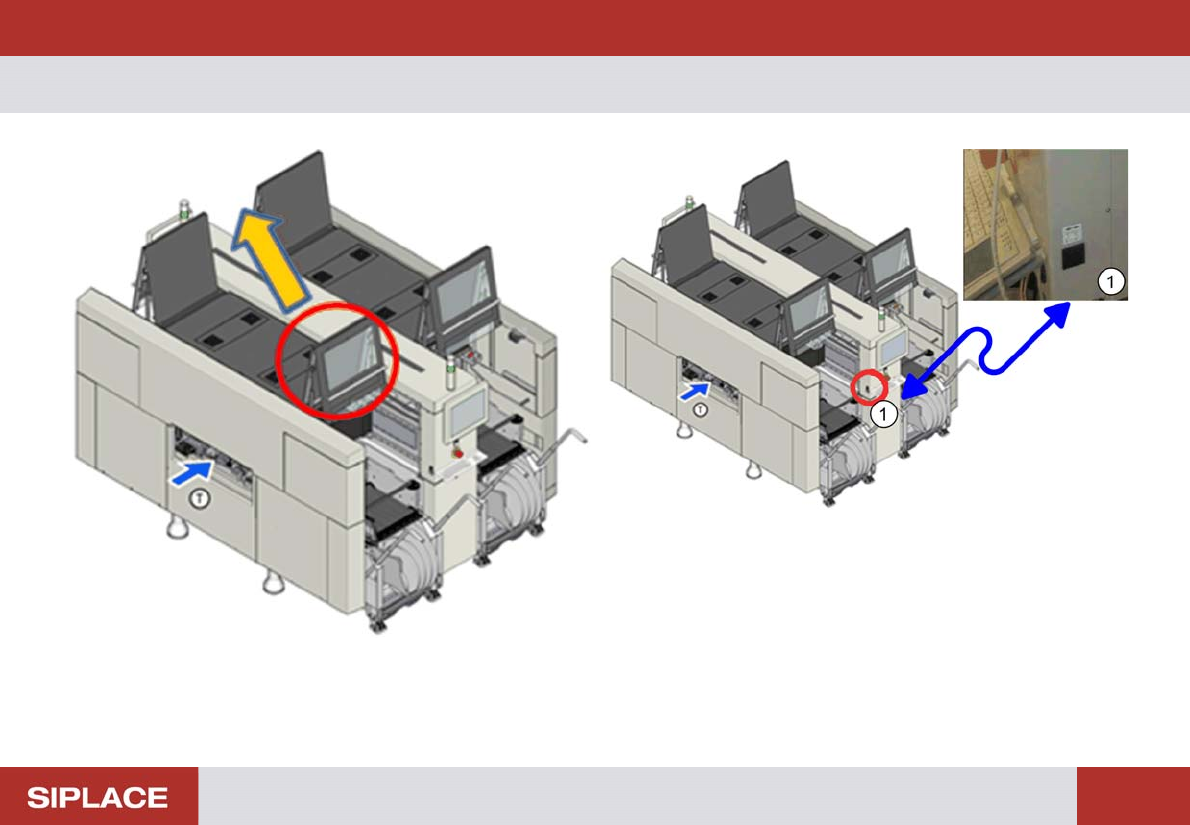

– 移除和放回 SX4 转换料台
第 1 步：
▪ 打开贴片机保护盖
第 2 步：
▪ 按下料台上的 “dock/undock （装入 / 卸出）” 按钮 （1）
移除转换料台
贴片机上的操作 移除和放回 SX4 转换料台
12

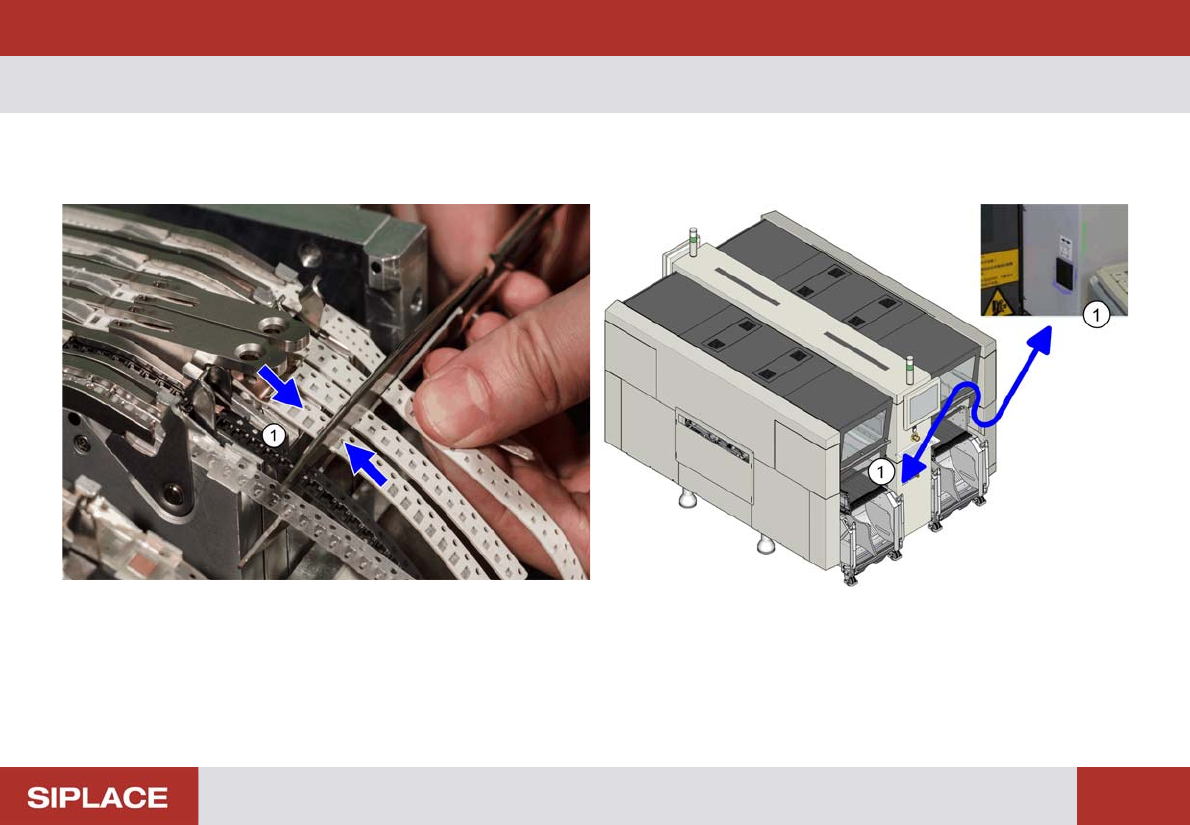

将转换料台装回 SX4 贴片机
▪ 装回料台前，将元件料带剪切靠近转换料台 （1）（最大
料带交叠宽度为 5 mm
▪ 将料台放入相应位置中然后关闭贴片机保护盖
▪ 按下 “dock/undock （装入 / 卸出）” 按钮 （1）将料台移
入贴片机内
