贴片机上的操作 移除和放回 SX2 转换料台 14 第 3 步： ▪ 按 “Stop pro duction （停止生产）” 按钮 （1） 第 4 步： 转换料台已经从贴片机移除， 图形用户界面 （GUI） （2）不 再显示料台图标。 如果转换料台已与贴片机连接 ，将显示料台图标 （1）
贴片机上的操作 移除和放回 SX2 转换料台
13
– 移除和放回 SX2 转换料台
将转换料台从 SX2 型贴片机中移出
第 1 步：
▪ 关闭贴片机保护盖
▪ 浏览到 “Setup （设置）” 菜单 （2）
第 2 步：
▪ 浏览到 “feeder, component and nozzle （供料器、元件
和吸嘴）” 菜单 （1）
▪ 按 “remove table （移除料台）” 按钮 （2）
贴片机上的操作 移除和放回 SX2 转换料台
14
第 3 步：
▪ 按 “Stop production （停止生产）” 按钮 （1）
第 4 步：

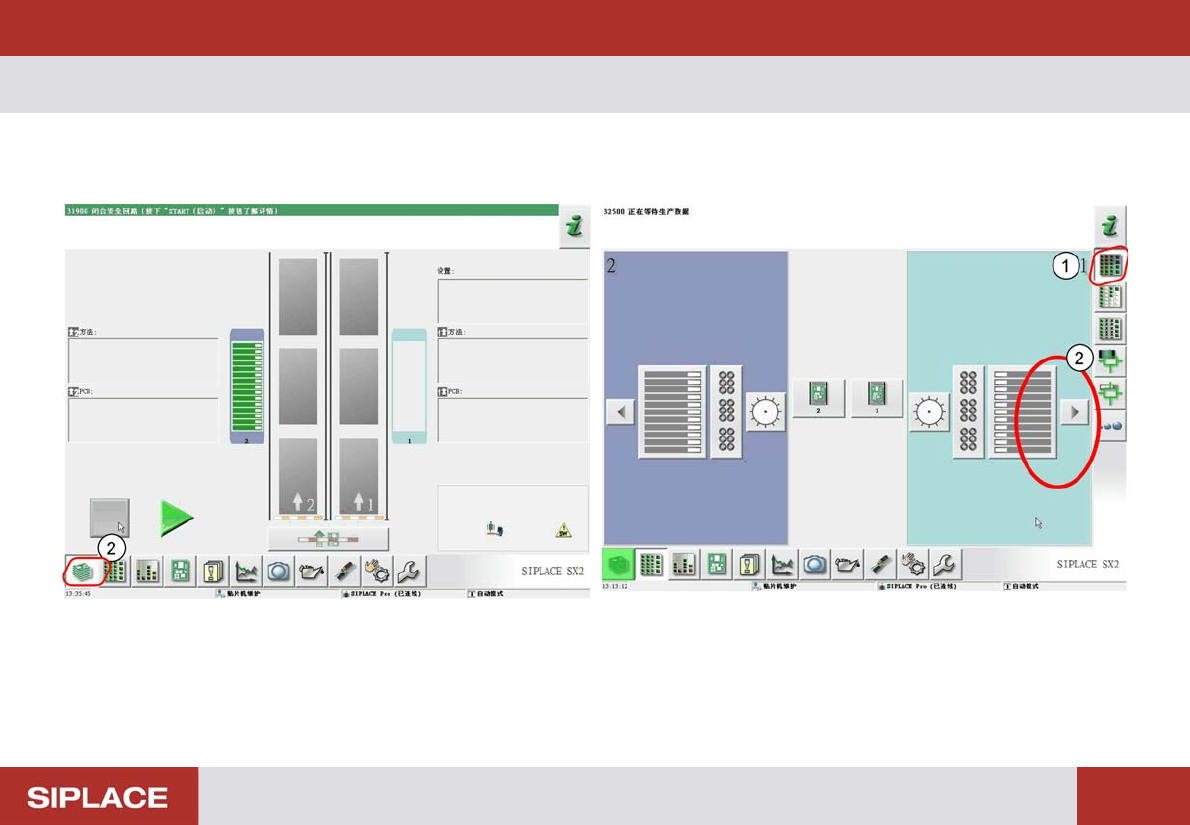

转换料台已经从贴片机移除，图形用户界面 （GUI）（2）不
再显示料台图标。
如果转换料台已与贴片机连接，将显示料台图标 （1）
贴片机上的操作 移除和放回 SX2 转换料台
15
▪ 装回料台前，将元件料带剪切靠近转换料台 （1）（最大
料带交叠宽度为 5 mm
▪ 将料台放入相应位置然后关闭保护盖
▪ 进入 “feeder, component and nozzle （供料器、元件和
吸嘴）” 菜单
▪ 点击 “Return （返回）” 按钮 （1）。料台将被自动拉入
贴片机内
