™ 無菌 バ ル ブ754V-SS メ ンテナ ン ス ・ パ ー ツ ガ イ ド 重 要！ こ の ガ イ ド は 大切に 保管 し て くだ さ い 。 このガイドは、メンテナンス 管理者にお渡しください。 ノ ー ド ソ ン EFDの 取扱説明書の pdf フ ァ イ ル は、 www.nordsonefd.com/jp か ら ダ ウン ロ ー ドで き ま す
™
無菌バルブ754V-SS
メンテナンス・パーツガイド
重 要！
このガイドは大切に保管して
ください。
このガイドは、メンテナンス
管理者にお渡しください。
ノードソンEFDの取扱説明書のpdf
ファイルは、www.nordsonefd.com/jp
からダウンロードできます
無菌バルブ754V-SS | メンテナンス・パーツガイド
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
2

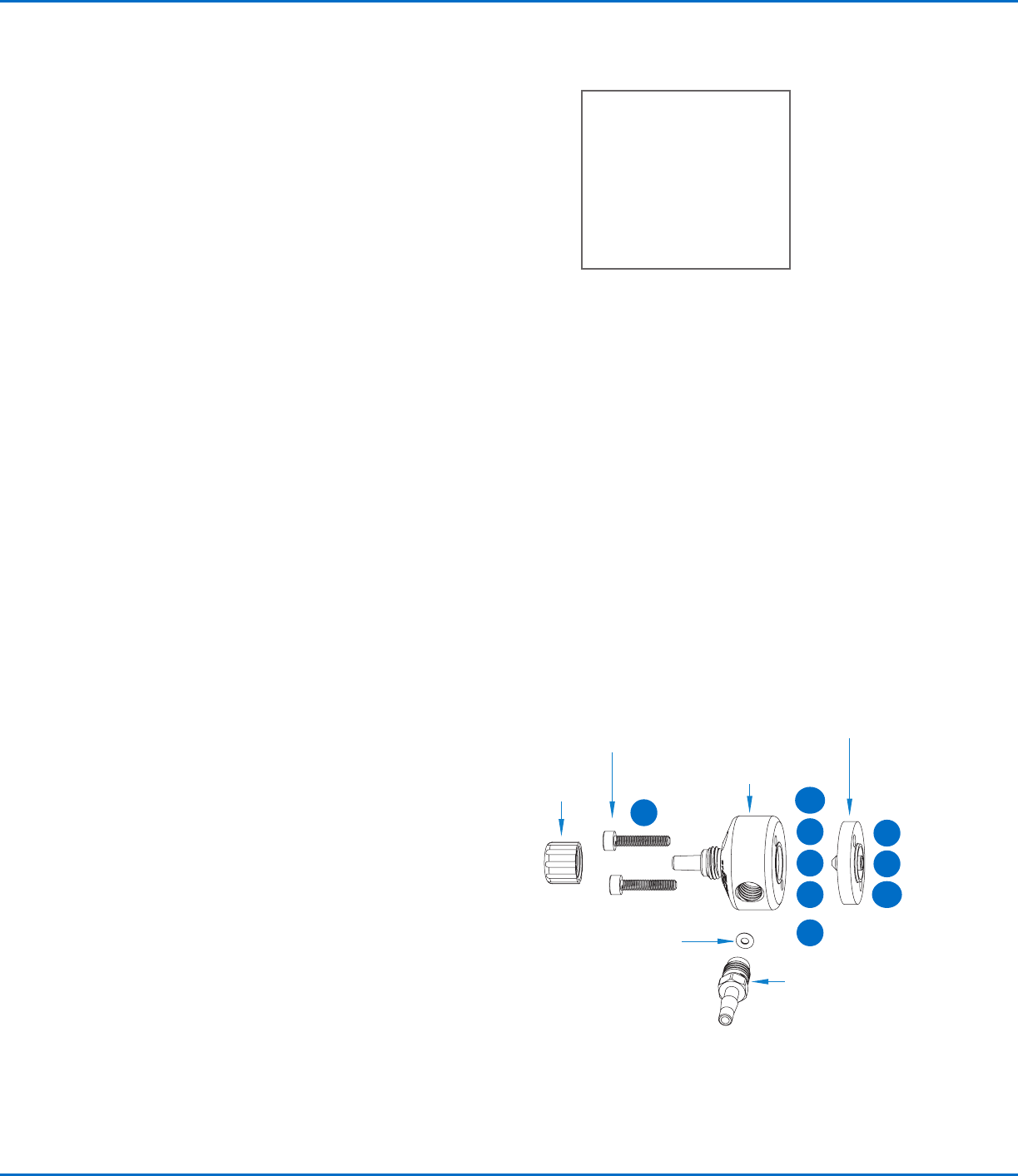

バルブの分解組立手順
接液ボディー
1. 2本の固定ネジを外します。
2. 接液ボディーを再度取り付けるには、接液ボディー、ダイヤ
フラム、シリンダーボディーの穴の位 置を合わせ、固定ネジ
を挿入します。トルク1.58Nmで締めてください。
ダイヤフラム
3. ストローク調整ノブを、閉まった位置から反時計回りに2
回 転 さ せ て 、引 き 出 し ま す 。
4. 接 液ボディーを取り外します。
5. ダイヤフラムを反 時 計 回りに回して、ピストンロッドから外
します。
6. 新しいダイヤフラムを取り付 け、中程 度 の圧力で締め 付け
ます
7. ダイヤフラムの穴を、シリンダーボディの適切な固定穴に
合わせるため 、ストロ ーク調 整ノブの 穴からマイナスドライ
バーをピストンロッド調整用の溝に挿し込みます
8. ロ ッ ド 、ピ ス ト ン 、ダ イ ヤ フ ラ ム ア ッ セ ン ブ リ を 、そ れ ぞ れ の
穴の位置が揃うまで時計方向に回します。
9. 接液ボディーを装着します。
10.ストローク調整ノブを、完全に閉まるまで時計方向に回し、
その後適切な位置までストロークを開いてください。
使 用 す る 工 具：
2.5mm六角レンチ
1/8"マイナスドライバー
6"モンキーレンチ
6"ラジオペンチ
スナップリングプライヤー
液剤供給口継手
#7021491
ノズル固定ナット
#7021480
固定ネジ(2)
接 液 ボディー
#7021473
テフロンOリング
#7021493
ダイヤフラム
#7021292
4
1
11
2
9
5
17
7
6
無菌バルブ754V-SS | メンテナンス・パーツガイド
3
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ピストンOリング
11.接 液ボディーとダイヤフラムを外します。
12.ストローク調整ノブとスプリングを、反時計回りに回して
外します。
13.ピストン固定リングとワッシャーを外します。
14.ピストンを 外します。
15.Oリング、ピストンロッド、エアシリンダー の内 面
を、Magnalube-G.で潤滑します。
16.分解したときと逆の順序で組み立てます。

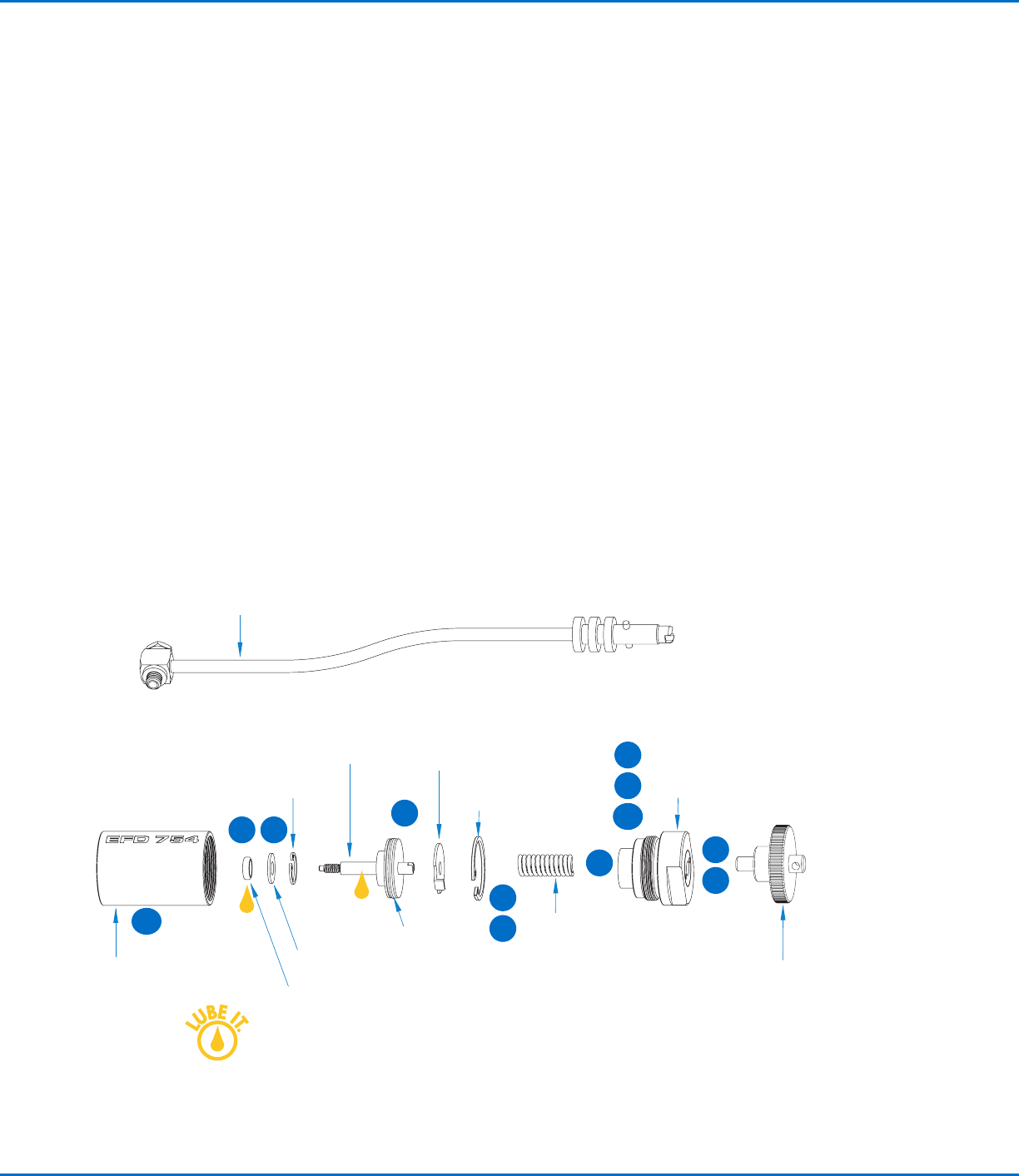

バルブの分解組立手順 （続き）
シリンダー ボディー
エアー供給チューブ・継手
#7021485
シリンダー Oリング
#7014752
Oリング保持ワッシャー
#7021400
Oリング 保 持リング
#7021482
ピストンOリング
#7014751
ピ ス ト ン ロ ッ ド（ O リ ン グ
（ バイトン ）込 み ）
#7021475
ワッシャー
#7014759
ピストン固 定リング
#7014757
ピストンスプリング
#7014756
いじり防止機能付ス
トローク調整ノ
#7021477
いじり防止機能付
ストロ ークキ ー
#7021507
12
8
3
18
10
16
22
13
19
15
21 20
シリンダー Oリング
17.接 液ボディーとダイヤフラムを外します。
18.反時計回りに回して、ストローク調整ノブとスプリングを外
します。
19.ピストン固定リング、ワッシャー、ピストンを外します。
20.シリンダーリング、ワッシャー 、O リングを外します。
21.OリングをMagnalube-G.で潤滑します。
22.分解と逆の順番で組立ます。
