R e v 1 . 00c 机械控制参数 4-95 4-5-16 其他（ Ｚ 轴 2 级控制） ＜040513＞ 图 4-5-16 Ｚ 轴 2 级控制 (1) 设定画面的显示方法 菜单∶ [ 输入 ]→[ 其它 ]→[ 其它 ]→[Ｚ 轴 2 级控制 ] 起动∶ [ 其它 ] 按键 →[ 其它 ] 标 标 →[Ｚ 轴 2 级控制 ] 按键 (2) 设定项目 输入范围 № 项目 最小值 最大值 单 位 备考 1 吸取下降时 2 级控制高度…
Rev1.00c
机械控制参数
4-94
4-5-15 真空过滤不良判断值
图4-5-15 过滤不良判断值
(1)设定画面的显示方法
菜单∶ [输入]→[其他]→[真空]→[过滤不良判断值]
起动∶ [其他]按键→[真空]标标→[过滤不良判断值]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 LNC60
初期值：182
2 IC Head
初期值：182
Rev1.00c
机械控制参数
4-95
4-5-16 其他（Ｚ轴 2 级控制）
＜040513＞
图 4-5-16 Ｚ轴2 级控制
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[其它]→[Ｚ轴 2 级控制]
起动∶ [其它]按键→[其它]标标→[Ｚ轴 2 级控制]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
吸取下降时 2 级控制高度
(对吸附面的吸嘴前端高度)
0.1
μm
初期值:20000
(2mm)
2
吸取上升时 2 级控制高度
(对吸附面的元件下面高度)
0.1
μm
初期值:20000
(2mm)
3
贴片下降时 2 级控制高度
(基板上面到元件下面高度)
0.1
μm
初期值:20000
(2mm)
4
吸附贴片 Z 轴 2
级控制
贴片上升时 2 级控制高度
(元件上面到吸嘴前端的高
度)
0.1
μm
初期值:20000
(2mm)
Rev1.00c
机械控制参数
4-96

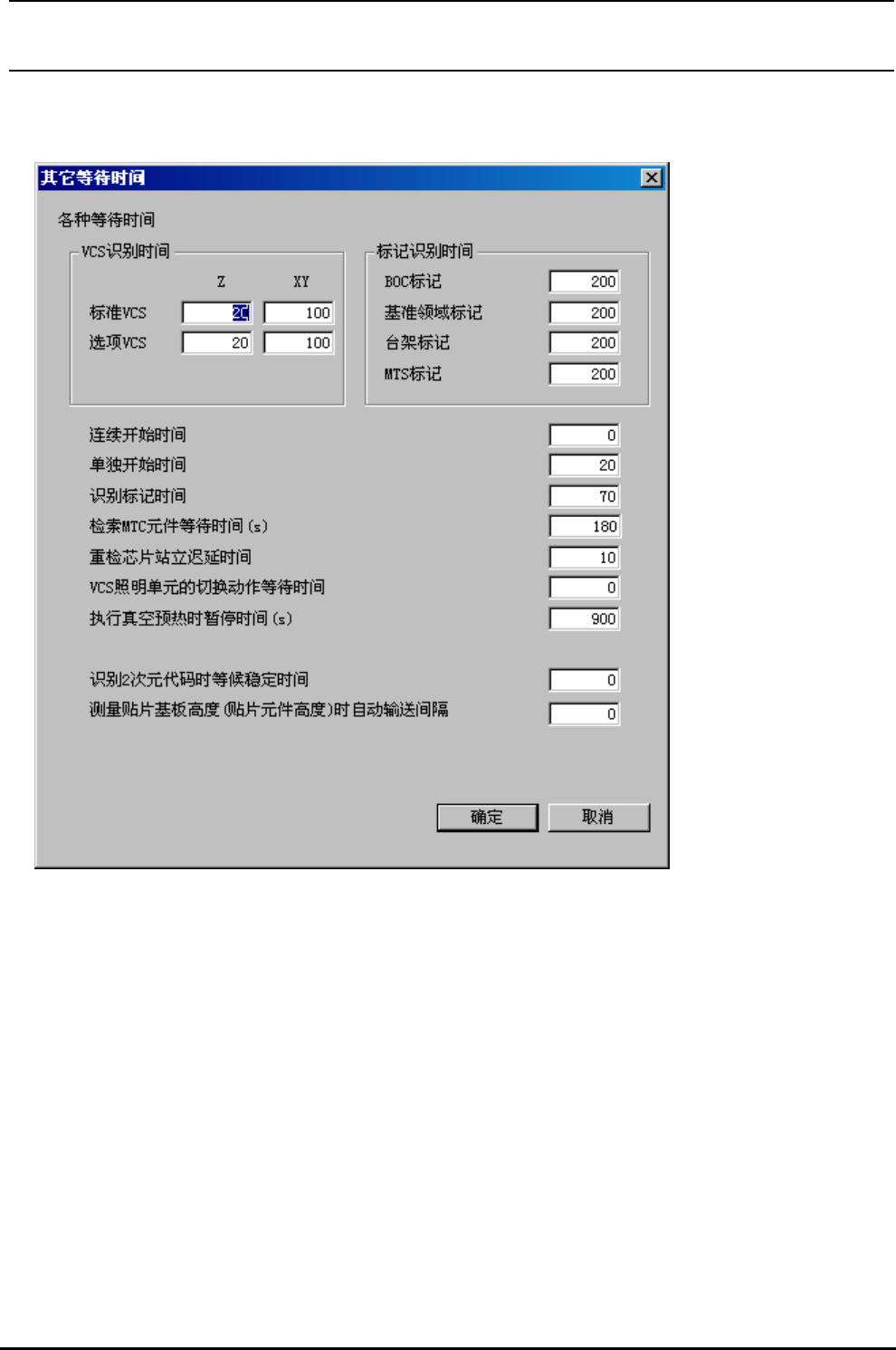

4-5-17 其他（其他待机时间）
图 4-5-17 其他待机时间
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[其它]→[其它等待时间]
起动∶ [其它]按键→[其它]标标→[其它等待时间]按键
