DZ(Q)/D ZP(Q) 系 列真 空包 装机 机器 结构 详见 第 4 页 的 图 1， 图 2、 控 制 面 板 详 见 第 5 页 的 图 3 、 主 电 路 图 详 见 第 1 0 页 图 4 、 控 制 线路 图详 见第 11 页 图 5、台式 /单室真空系统原理详见第 12 页 图 6 ， 图 7、 双室/ 平 板 真 空 系 统 原 理 图 详 见 第 13 页 图 8 ， 图 9。 1、有机玻璃 2、密封条 3、硅胶条…
容积变大而使烫头(镍铬带)下压，压紧封口同时加热，而加热
温度和加热时间均可调节。真空工作室设有热压封口装置，与
热封支架配合完成包装过程。
本机电源为三相四线制，采用有中线形式输入 380V、50HZ
的交流或 220V、50HZ 的交流电源。真空泵电动机：电压为交流
220V/380V、功率 2×0.75KW、转速 2800 转/分。本机加热系统
调压式，即热封变压器初级为交流 220V/380 V，次级有三档,
通过面板上的形状来调节，可选电压为：28V32V、36V。改变次
级电压高低，可改变热封温度，而热封时间由面板上键来进行
调整。
单室真空包装机由热封电磁阀 YVl 用放气电磁阀 YV2 组成
真空系统，作执行机构。双室真空包装机由热封电磁阀 YVI、放
气电磁阀 YV2 组成真空系统。台式/单室充气真空包装机由热封
电磁阀 YVI、气袋抽气电磁阀 YV3、充气电磁阀 YV4、放气电磁
阀 YV2 组成真空系统。双室(平板)充气真空包装机由热封电磁
阀 YVI、气袋抽气电磁阀 YV3、充气电磁阀 YV4、YV5、放气电磁
阀 YV2 组成真空系统。
真空泵启动，即从真空室抽气，当达到预定的真空度，真
空泵停止工作．且整个控制程序转向下一个程序。本机采用单
级旋片式真空泵(有关泵的技术性能详见说明书)。
DZ(Q)/D ZP(Q)系列真空包装机机器结构详见第 4 页的图 1，
图 2、控制面板详见第 5 页的图 3、主电路图详见第 1 0 页图 4、
控制线路图详见第 11 页图 5、台式/单室真空系统原理详见第
12 页 图 6，图
7、双室/ 平 板
真 空 系 统 原
理 图 详 见 第
13 页 图 8，图
9。

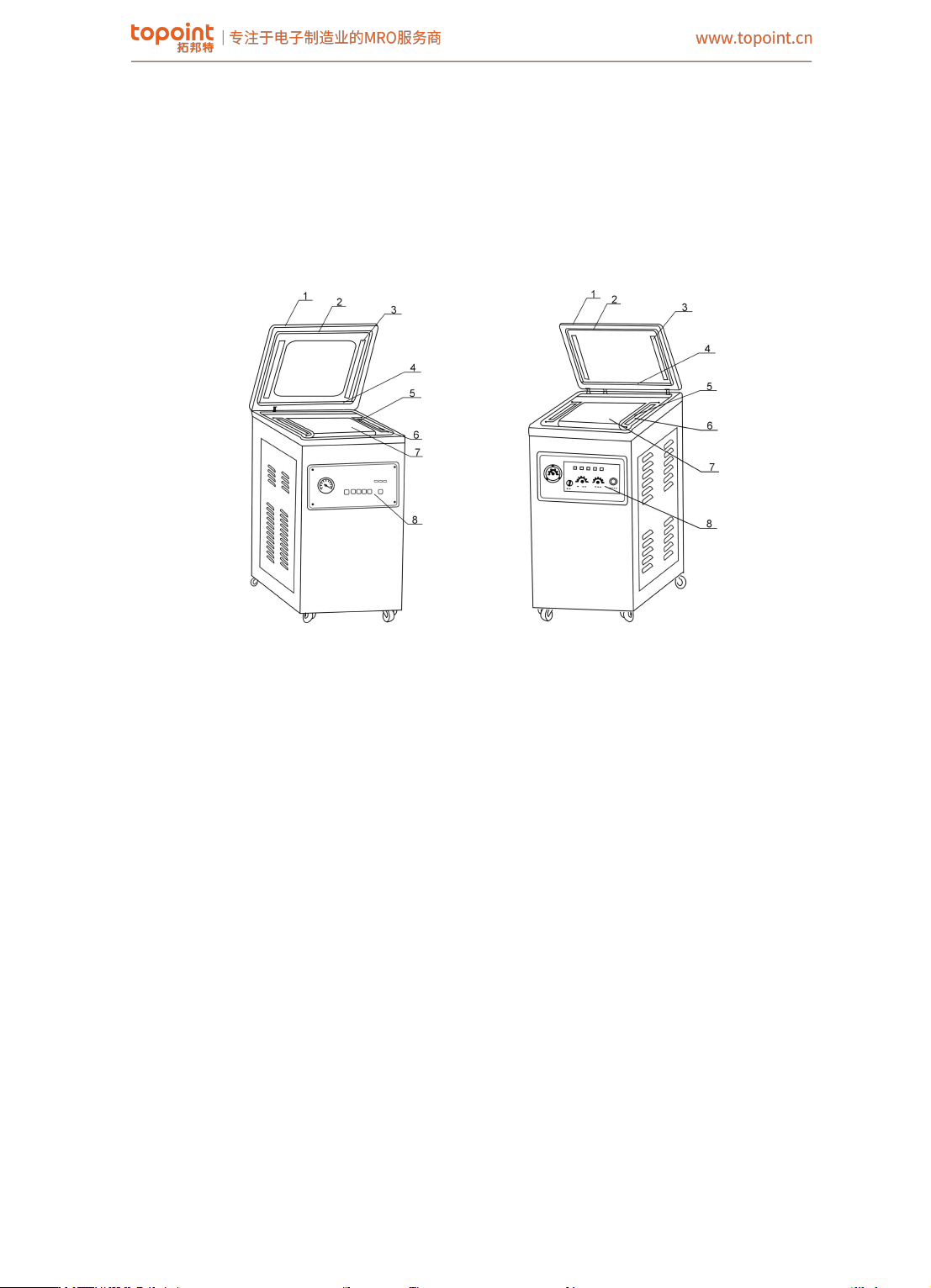

1、有机玻璃 2、密封条 3、硅胶条 4、微动开关 5、压条 6、热封装置
7、真空 8、操作面板

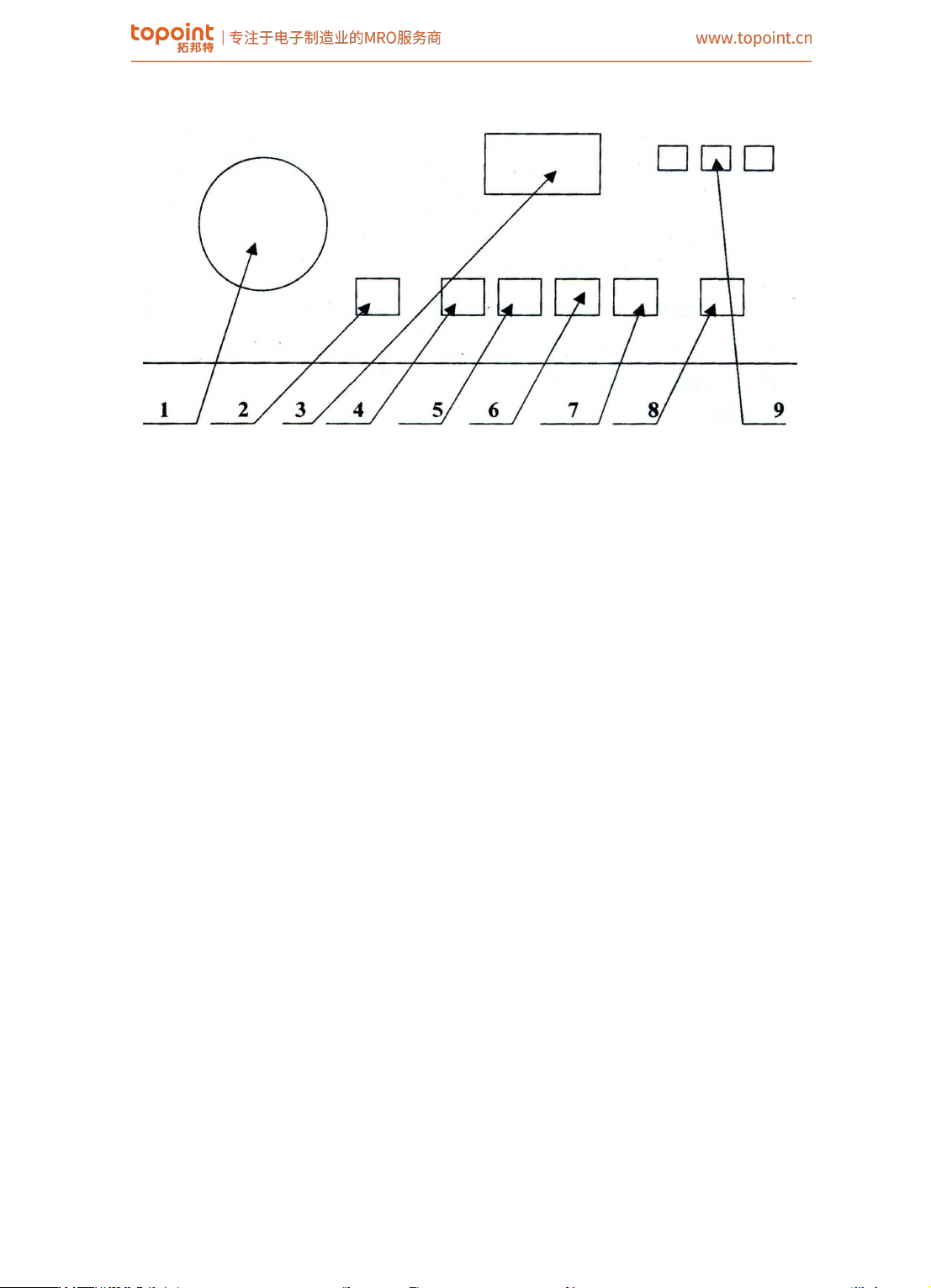

六、DZ（Q）/DZP（0）系列电脑板真空包装机面板操作说明
1、真空表
2、急停键。在任何状态下按该键，将返回到待机状态。
3、时间和状态指示器。显示“一一”为待机状态；显示”口口“为放气状态；
显示数字为抽气或热封(有小数点)状态。
4、抽气时间设定键。在待机状态下，按一次该键，十秒数字闪烁；按；次，秒
位
数字闪烁；按三次返回到待机状态。
5、热封时间设定键。在待机状态下，按一次该键，秒位数字闪烁；按；次，小
数
位字闪烁；按三次返回到待机状态。
6、“增加"键。在抽气或热封时间设定时，按该键，闪烁位数值加一。
7、“减少”键。在抽气或热封时间设定时，按该键，闪烁位数值减一。
8、热封温度设定键。按该键可改变热封温度设定值。
9、温度指示灯(有低温、中温、高温三档)。
（一）技术指标
