- 111 - 56. PWB CONVEYOR COMP ONENTS(20)(TYPE XL) 基板搬送関係（２０） （ＸＬ 仕様） 2 61 44 17 9 12 14 15 11 23 40 36 26 38 36 27 28 29 7 8 51 53 3 4 5 6 52 55 57 56 59 58 53 54 A A 43 42 45 46 47 48 49 41 50 18 13 19 13 16 39 10 20 21…
- 110 -
NOTE( 注記 ) #01....4 PORT ELECTROMAGNETIC オプション ＶＣＳ が付いている
VALVE IS NECESSARY WHEN 場合は、４つ組のデンジベンが
OPTION VCS IS ATTACHED. 必要です。
#02....FOR EN ＥＮ 用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ１０
4
2 400-93920 HANDLE SHAFT
ハンドルシャフト
1
3 400-00916 MANIFOLD VALVE A ASM
コンベアバルブ Ａ組
1
4 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取付けベース
(1)
5
#01
PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(3)
6 PX-0500030-00 SILENCER
サイレンサ
(1)
7 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
2
8 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
1
9 400-92571 STOP SENSOR ASM
ＳＴＯＰセンサ組
1
10 400-92572 C.OUT SENSOR ASM
Ｃ．ＯＵＴセンサ組
1
11 400-94484 CONVEYOR_VALVE_STAGE
コンベアバルブステージ
1
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
13 PC-0124010-00 SPEED CONTROLLER
スピード コントローラ
1
14 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
6
15 PX-5000140-00 PLUG
止栓
3
16 HX-0029400-00 FIXED BASE
固定ベース
7
17 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
7
18 400-94486 REGULATOR_BR
レギュレータブラケット
1
19 PF-0200040-00 REGULATOR
レギュレータ
1
20 400-92512 FIBER
ファイバー
3
21 SL-6104042-TN BOLT
座金付き六角穴ボルト
4
22 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
4
23 SM-8050502-TP SCREW M5 L=5
止めねじ
4
24 SM-4033001-SC SCREW M3 L=30
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝３０
2
25 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１４
2
26 400-92570 WAIT SENSOR ASM
ＷＡＩＴセンサ組
1
27 EA-9500B01-00 CABLE BAND
束線バンド
40
28 400-13197 CONVEYOR COUPLING
コンベアカプリング
1
29 400-98153 HANDLE_SHAFT_XL_ASM
ハンドルシャフト組ＸＬ
1
30 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(1)
31 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
32 400-97778 SHAFT_PLATE_XL
シャフトプレートＸＬ
(1)
33 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
34 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
35 400-97779 SHAFT_PLATE_COVER_XL
シャフトプレートカバーＸＬ
(1)
36 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
37 400-97781 HANDLE_SHAFT_A_XL
ハンドルシャフトＡ＿ＸＬ
(1)
38 400-97782 HANDLE_SHAFT_B_XL
ハンドルシャフトＢ＿ＸＬ
(1)
39 L166E-321-000 WA SHAFT PULLEY
ＷＡ シャフト プーリー
(2)
40 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
41 SB-1080002-00 SIDE BEARING
サイドベアリング
(3)
42 RE-0600000-K0 E-RING 6
Ｅ形止め輪 ６
(1)
43 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
44 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
45 400-97780 SHAFT_BELT_XL
シャフトベルト＿ＸＬ
(1)
46 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
47 SM-6052502-TN SCREW
六角穴ボルト
(1)
48 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(3)
49 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(2)
50 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
51
#02
400-94745 BU_STOPER_ASSY
ＢＵ ストッパ組
2
52 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
53 PV-1502090-00 5 PORT SOLENOID VALVE
５ポート電磁弁
(2)
54 400-00970 BU_STOPER(EN)
ＢＵ ストッパ（ＥＮ）
(1)
55 SM-6051002-TN BOLT
六角穴ボルト
(2)
56 PA-1501011-00 DUAL ROD CYLINDER
デュアルロッドシリンダ
(1)
57 SM-6042002-TN BOLT
六角穴ボルト
(2)
58 400-94746 BU_STOPPER_BR
バックアップストッパＢＲ
(1)
59 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(2)
60 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(2.5)
61 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
62 400-92574 BU LOCK SENS ASM
ＢＵ ロックセンサ組
(1)
63 HX-0029400-00 FIXED BASE
固定ベース
(1)
- 111 -
56.PWB CONVEYOR COMPONENTS(20)(TYPE XL)
基板搬送関係（２０）（ＸＬ 仕様）
2
61
44
17
9
12
14
15
11
23
40
36
26
38
36
27
28
29
7
8
51
53
3
4
5
6
52
55
57
56
59
58
53
54
A
A
43
42
45
46
47
48
49
41
50
18
13
19
13
16
39
10
20
21
22
60
60
31
35
30
32
34
33
37
54
24
1
25
- 112 -

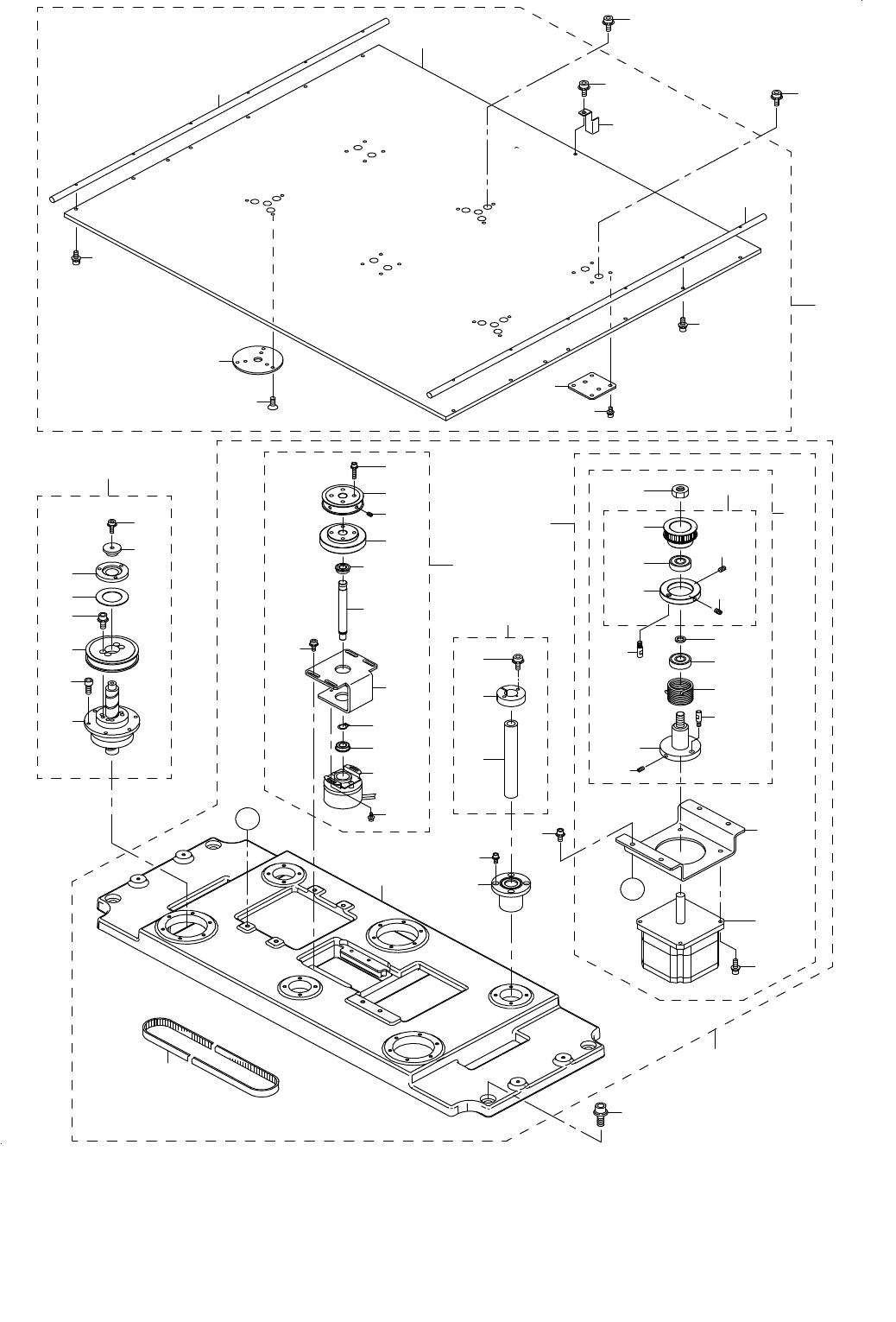

NOTE( 注記 ) #01....FOR MARKET EXCHANGING 市場交換用
#02....FOR FRONT REFERENCE 手前基準用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-98175 BU_UNIT_XL
ＢＵ ユニットＸＬ
1
2 400-71329 BU_BASE
ＢＵ ベース
(1)
3 400-80446 GUIDE SHAFT UNIT
ガイドシャフトユニット
(3)
4 400-76103 BU GUIDE SHAFT
ＢＵガイドシャフト
(1)
5 L177E-521-000 GUIDE SHAFT HOLDER
ガイド シャフト ホルダー
(1)
6 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
7 SB-8160001-00 BEARING
ころがり軸受
(3)
8 SL-6041092-TN SCREW
座金付き六角穴ボルト
(12)
9 400-71334 BU_TIMING_BELT
ＢＵ タイミングベルト
(1)
10 400-93903 ENCORDER UNIT
エンコーダユニット
(1)
11 400-93612 ENCORDER PULLEY
エンコーダプーリ
(1)
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
13 SB-1100005-00 BEARING
ころがり軸受
(2)
14 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ組
(1)
15 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
16 400-93904 ENCORDER_BR
エンコーダブラケット
(1)
17 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
18 400-93905 ENCORDER_SHAFT
エンコーダシャフト
(1)
19 RC-0100001-KP SNAP RING M10
Ｃ形止め輪 ９．３
(1)
20 400-93906 STOPPER_DISC
ストッパディスク
(1)
21 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(4)
22 400-98176 BU_MOTOR_UNIT_XL
バックアップモータユニットＸＬ
(1)
23 400-48076 BACK UP MOTOR ASM
バックアップモータ組
(1)
24 400-98177 TORQUE_SUPPORT_UNIT_XL
トルク サポート ユニットＸＬ
(1)
25 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
26 NM-6100002-SE NUT M10
六角ナット Ｍ１０ ２種
(1)
27 226-14002 THRUST WASHER, A
釜軸上メタルスペーサ Ａ
(1)
28 400-98139 TORQUE_SUPPORT
トルクサポート
(1)
29 SM-8050852-TP SETSCREW
止めねじ Ｍ５ Ｌ＝８
(2)
30 400-00930 TIMING PULLEY A ASM
タイミングプーリ Ａ組
(1)
31 400-00931 TIMING PULLEY A
タイミングプーリ Ａ
(1)
32 400-00932 PULLEY COLLAR
プーリカーラー
(1)
33 SM-8050842-TP SETSCREW
止めねじ
(1)
34 SM-8050852-TP SETSCREW
止めねじ Ｍ５ Ｌ＝８
(1)
35 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
36 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
37 L177E-821-000 TORTION SPRING
トーション スプリング
(1)
38 SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
39 400-98138 BU_MOTOR_BR_XL
ＢＵモータブラケット＿ＸＬ
(1)
40 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
41
#01
400-82786 STBL BALL SCREW UNIT
ＳＴＢＬボールねじユニット
3
42 L177E-221-000 SPT TBL PULLEY
ＳＰＴ テーブル プーリー
(1)
43 L176E-821-000 SPT TBL BALL SCREW
ＳＰＴ テーブル ボール スクリュー
(1)
44 SM-6041002-TN BOLT
六角穴ボルト
(18)
45 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
46 L176E-921-000 CLAMP HOLDER
クランプ ホルダー
(1)
47 L177E-021-000 HOLDER CUSHION
ホルダー クッション
(1)
48 E4124-729-000 SHAFT HOLDER
シャフトホルダー
(1)
49 SL-6041092-TN SCREW
座金付き六角穴ボルト
(1)
50
#02
400-98178 SUPPORT_TABLE_ASM_XL
サポートテーブル組 ＸＬ
1
51 400-98136 SUPPORT_TABLE_XL
サポートテーブル＿ＸＬ
(1)
52 L177E-421-000 GUIDE SHAFT PLATE
ガイド シャフト プレート
(3)
53 400-98137 SIDE_BEAM_XL
サイドビーム＿ＸＬ
(2)
54 SL-6031092-TN SCREW
座金付き六角穴ボルト
(6)
55 SL-6041092-TN SCREW
座金付き六角穴ボルト
(12)
56 E4114-729-000 BU SENSOR DOG
ＢＵセンサードグ
(1)
57 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
58 L177E-121-000 BALL SCREW SUPPORT PLATE
ボール スクリュー サポート プレート
(3)
59 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(9)
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
15
61 SL-6082092-TN BOLT
座金付き六角穴ボルト
4
