- 153 - 77. M CHANGER TRUCK UNIT COMPONENTS メカ交換台車ユニット関係 7 6 5 4 8 3 8 4 6 5 7 3 9 11 13 9 12 14 2 2 1 1 20 19 18 22 22 21 21 17 10 23 32 31 33 34 34 34 35 36 38 39 29 29 25 27 26 26 27 25 39 28 28 30 46 48 45 41 50 49 5…
- 152 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
8
2 400-93838 LIFTER_SHAFT
リフタシャフト
4
3 400-71360 BANK_SYL_SPT_L
バンクシリンダサポートＬ
1
4 SB-8200003-00 BEARING
ころがり軸受
2
5 SM-6051002-TN BOLT
六角穴ボルト
8
6 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
7 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
8 400-93854 CYLINDER_SCREW_M8_L=125
シリンダねじ Ｍ８ Ｌ＝１２５
4
9 SL-6083092-TN SCREW
座金付き六角穴ボルト
4
10 400-93984 BANK_LIFTER_M_L
バンクリフターＭ＿Ｌ
1
11 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
1
12 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
1
13 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
1
14 400-93839 BANK_LOCATE_PIN_B2
バンクロケートピンＢ２
1
15 NM-6080003-SC NUT M8
六角ナット Ｍ８ ３種
1
16 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
17 SM-8060552-TP SCREW M6 L=5
止めねじ
2
18 400-93849 SENSOR_PLATE
センサプレート
2
19 400-71362 BANK_SYL_SPT_R
バンクシリンダサポートＲ
1
20 SB-8200003-00 BEARING
ころがり軸受
2
21 SM-6051002-TN BOLT
六角穴ボルト
8
22 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
23 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
24 400-93854 CYLINDER_SCREW_M8_L=125
シリンダねじ Ｍ８ Ｌ＝１２５
4
25 400-92511 SWITCH D3DC-3
スイッチＤ３ＤＣ−３
2
26 400-93985 BANK_LIFTER_M_R
バンクリフターＭ＿Ｒ
1
27 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
1
28 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
1
29 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
1
30 400-93840 BANK_LOCATE_PIN_C2
バンクロケートピンＣ２
1
31 NM-6080003-SC NUT M8
六角ナット Ｍ８ ３種
1
32 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
33 SM-8060552-TP SCREW M6 L=5
止めねじ
2
34 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
4
35 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
8
36 SL-6083092-TN SCREW
座金付き六角穴ボルト
2
37 SL-6084092-TN BOLT
座金付き六角穴ボルト
2
38 SM-6083502-TN SCREW
六角穴ナボルト
2
39 SM-6085002-TN BOLT
六角穴ボルト
2
40 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
4
41 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
4
42 400-93835 SHAFT_BASE_BLOCK
シャフトベースブロック
2
43 400-71356 BANK_LIFTER_SPT_L
バンクリフターサポートＬ
1
44 400-71358 BANK_LIFTER_SPT_R
バンクリフターサポートＲ
1
45 PS-0500142-KP SPRING PIN
スプリングピン
4
46 SM-6083502-TN SCREW
六角穴ボルト
4
47 SM-6085002-TN BOLT
六角穴ボルト
4
- 153 -

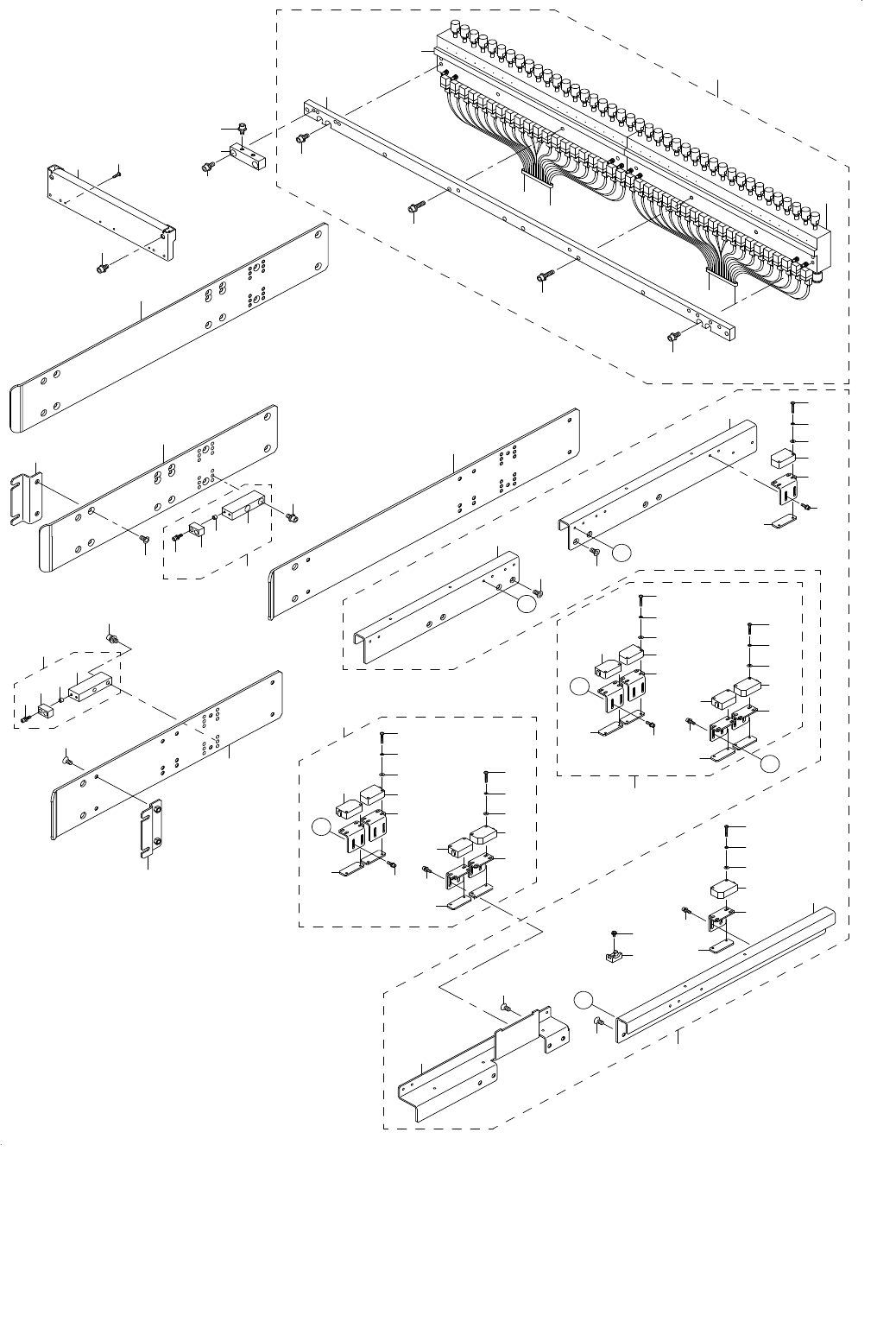

77.M CHANGER TRUCK UNIT COMPONENTS
メカ交換台車ユニット関係
7
6
5
4
8
3
8
4
6
5
7
3
9
11
13
9
12
14
2
2
1
1
20
19
18
22
22
21
21
17
10
23
32
31
33
34
34
34
35
36
38
39
29
29
25
27
26
26
27
25
39
28
28
30
46
48
45
41
50
49
50
41
57
56
52
60
61
42
44
43
42
44
43
45
59
61
52
53
55
54
56
53
55
54
34
37
47
A
A
B
58
B
C
C
40
51
16
24
15
- 154 -
NOTE( 注記 ) #01....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93850 ROLLER_GUIDE_F
ローラガイドＦ
2
2
#01
400-93851 ROLLER_GUIDE_R
ローラガイドＲ
2
3 E2777-721-0A0 BANK STOPPER ASM.
バンクストツパ組
2
4 E2777-721-000 BANK STOPPER
バンクストッパ
(1)
5 E2778-721-000 STOPPER RUBBER
ストッパゴム
(1)
6 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
7 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
8 SL-6051042-TN SCREW
座金付き六角穴ボルト
4
9 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
12
10 400-00598 DRIVER BRACKET SUPPORTC
ドライバブラケットサポートＣ
2
11 SL-6051042-TN SCREW
座金付き六角穴ボルト
4
12 SL-6051242-TN SCREW
座金付き六角穴ボルト
4
13 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
14 400-26804 DS CONNECTOR BRACKET
ＤＳコネクタブラケット
1
15 400-93852 ROLLER_GUIDE_SUPPORT_FL
ローラガイドサポートＦＬ
1
16 400-93853 ROLLER_GUIDE_SUPPORT_FR
ローラガイドサポートＦＲ
1
17 400-93831 DRIVE CYLINDER UNIT
ドライブシリンダユニット
1
18 400-93843 DRIVER_SUPPORT
ドライバサポート
(1)
19 400-00575 DRIVE CYLINDER L
ドライブシリンダＬ
(1)
20 400-00576 DRIVE CYLINDER R
ドライブシリンダＲ
(1)
21 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
22 SL-6052592-TN BOLT
座金付き六角穴ボルト
(6)
23 SM-4861001-SC SCREW M2.6 L=10
なべ小ねじ Ｍ２．６ Ｌ＝１０
4
24 400-93605 SENSOR BR ASM
センサブラケット組
1
25 SM-6851602-TN BOLT
六角穴ボルト Ｍ２．５ Ｌ＝１６
(4)
26 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ２．６
(4)
27 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ２．６
(4)
28 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
29 400-93993 NUT_PLATE
ナット＿プレート
(2)
30 400-93986 S_BR_FR
センサブラケットＦＲ
(1)
31 400-93987 S_BR_FL
センサブラケットＦＬ
(1)
32 400-93988 S_BR_RR
センサブラケットＲＲ
(1)
33 400-93989 S_BR_RL
センサブラケットＲＬ
(1)
34 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(16)
35 HX-0029400-00 FIXED BASE
固定ベース
(12)
36 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(12)
37 400-92523 FEEDER DETECT SENSOR(EMISSION) ASM
フィーダ検出センサ投光組
(1)
38 400-92524 FEEDER DETECT SENSOR(RECEIVING) ASM
フィーダ検出センサ受光組
(1)
39 400-93991 S_BR_B
センサ＿ブラケット＿Ｂ
(2)
40 400-93606 M BANK F SENSOR ASM
メカバンクフロントセンサ組
1
41 400-93993 NUT_PLATE
ナット＿プレート
(4)
42 SM-6851602-TN BOLT
六角穴ボルト Ｍ２．５ Ｌ＝１６
(8)
43 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ２．６
(8)
44 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ２．６
(8)
45 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
46 400-92515 FD-FLOAT(FF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
(1)
47 400-92516 FD-FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
(1)
48 400-92517 FD-FLOAT(FR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
(1)
49 400-92518 FD-FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
(1)
50 400-93991 S_BR_B
センサ＿ブラケット＿Ｂ
(4)
51 400-93608 M BANK R SENSOR ASM
メカバンクリアセンサ組
1
52 400-93993 NUT_PLATE
ナット＿プレート
(4)
53 SM-6851602-TN BOLT
六角穴ボルト Ｍ２．５ Ｌ＝１６
(8)
54 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ２．６
(8)
55 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ２．６
(8)
56 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
57 400-92519 FD-FLOAT(RF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
(1)
58 400-92520 FD-FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
(1)
59 400-92521 FD-FLOAT(RR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＲ）投光組
(1)
60 400-92522 FD-FLOAT(RR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＲ）受光組
(1)
61 400-93991 S_BR_B
センサ＿ブラケット＿Ｂ
(4)
