Delta Confidential
架設方法
服務器和AOI设备設置
Step3:服務器設置:
必須安裝AOI-SPC系統軟件.
13
Delta Confidential
架設方法
服務器和AOI设备設置

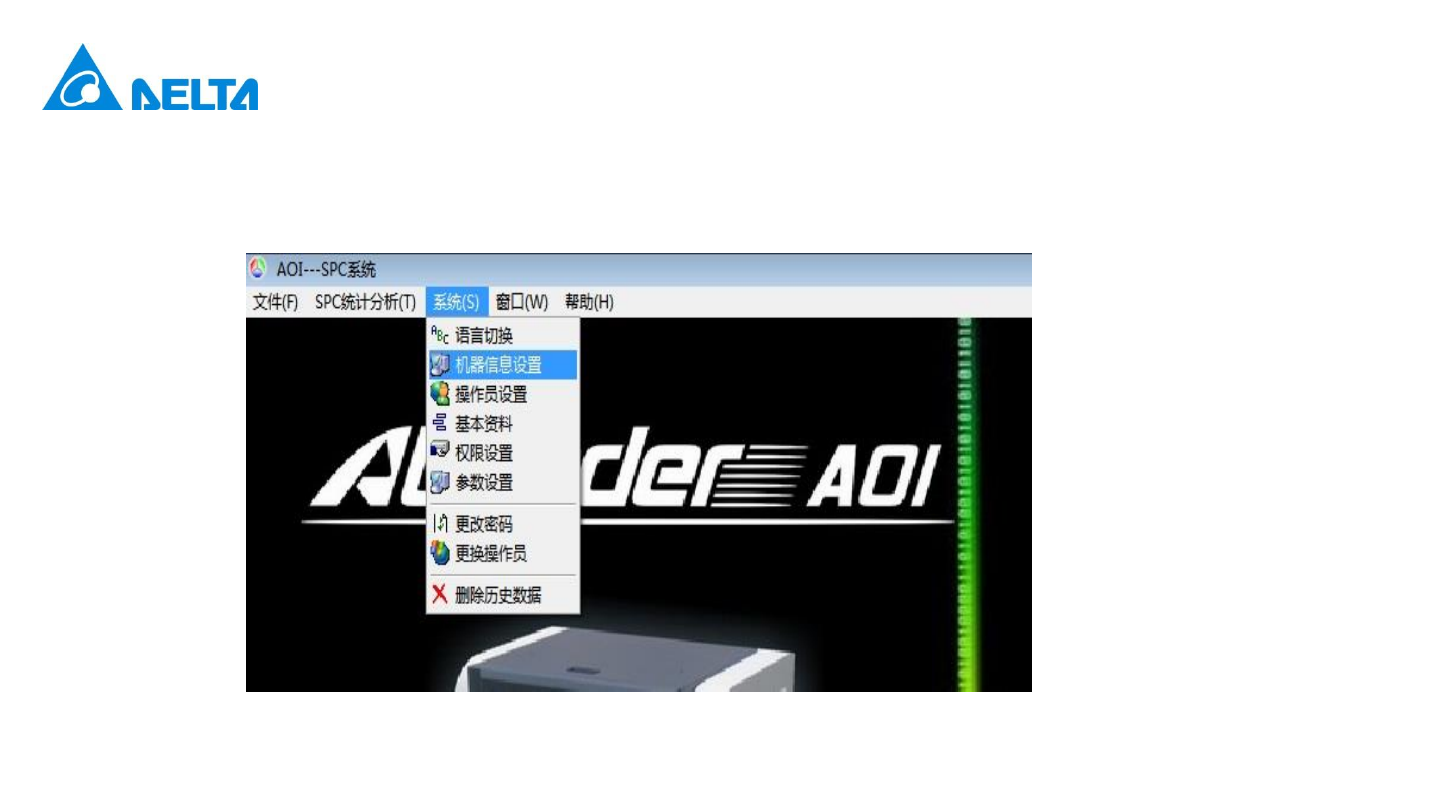

Step4:打開機器信息設置界面
A和B填写好名称就可以了，现在是直接在AOI上查看NG的，服务器是直接在AOI上获取数据，所以维修站电脑名称填写
的是AOI设备的计算机名。
C：勾选 D：填写AOI設備電腦共享文件夹的地址。E：填写AOI設備電腦的IP地址。
F: 此文件夹为中心服务器存放数据的文件夹，为默认地址。
G：这个地方不需要填写，D选项填写后自动生成。炉前炉后无所谓，一般选着炉后。
当一台AOI的信息填写完成后点击保存，之后点击新增，填写下一台AOI的信息。
14
Delta Confidential
架設方法
服務器和AOI设备設置
Step5: 设置OK后关闭当前SPC,重新打开,会有如下图片:
连接多少台AOI，就有多少个信息块，其中绿色代表连接正常，红色連接異常.
15
