Delta Confidential 架設方法 服務器和 AOI 设备設置 S tep5: 设置 OK 后关闭当前 SPC, 重新打开 , 会有如下图片 : 连接多少台 AOI ，就有多少个信息块，其中绿色代表连接正常，红色連接異常 . 15
Delta Confidential
架設方法
服務器和AOI设备設置

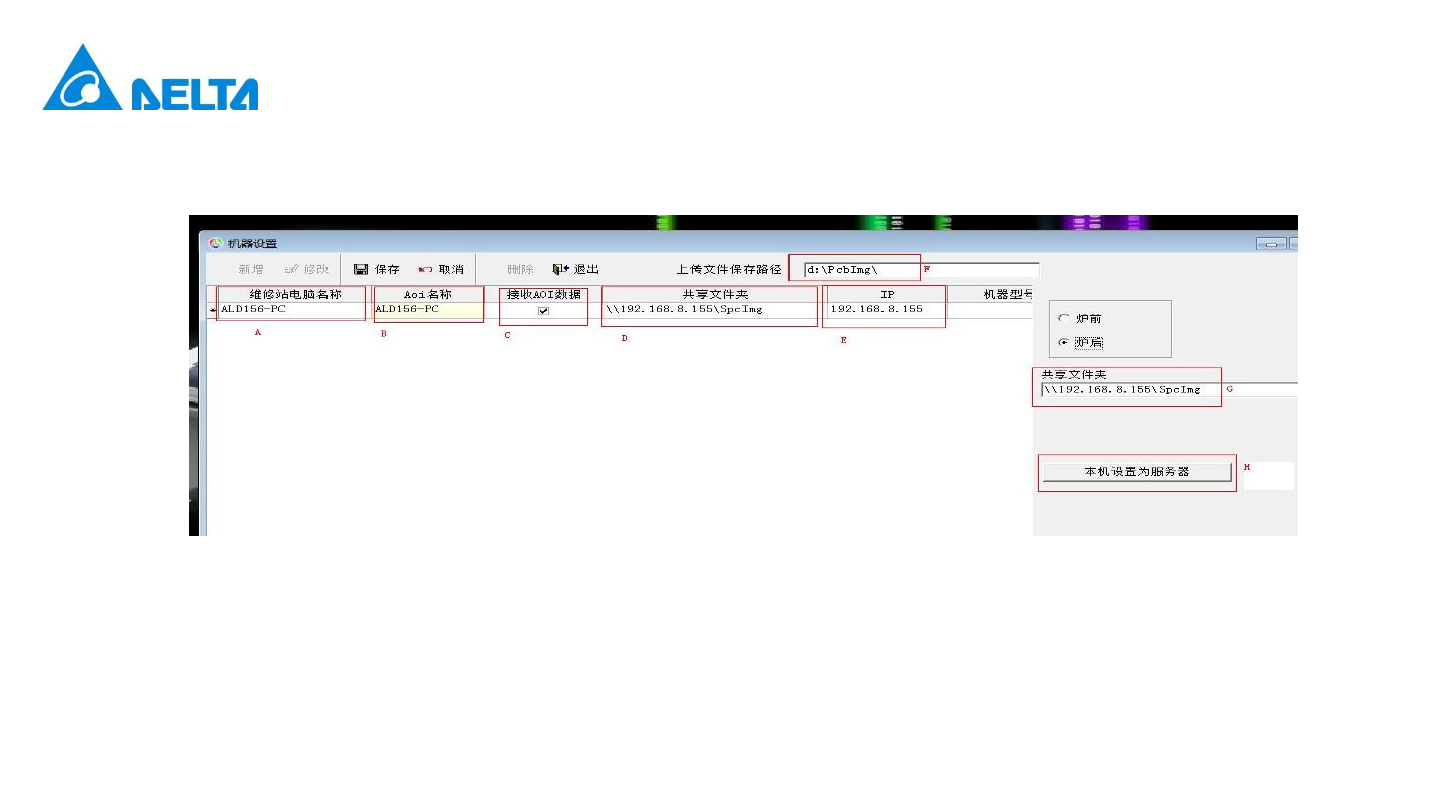

Step4:打開機器信息設置界面
A和B填写好名称就可以了，现在是直接在AOI上查看NG的，服务器是直接在AOI上获取数据，所以维修站电脑名称填写
的是AOI设备的计算机名。
C：勾选 D：填写AOI設備電腦共享文件夹的地址。E：填写AOI設備電腦的IP地址。
F: 此文件夹为中心服务器存放数据的文件夹，为默认地址。
G：这个地方不需要填写，D选项填写后自动生成。炉前炉后无所谓，一般选着炉后。
当一台AOI的信息填写完成后点击保存，之后点击新增，填写下一台AOI的信息。
14
Delta Confidential
架設方法
服務器和AOI设备設置

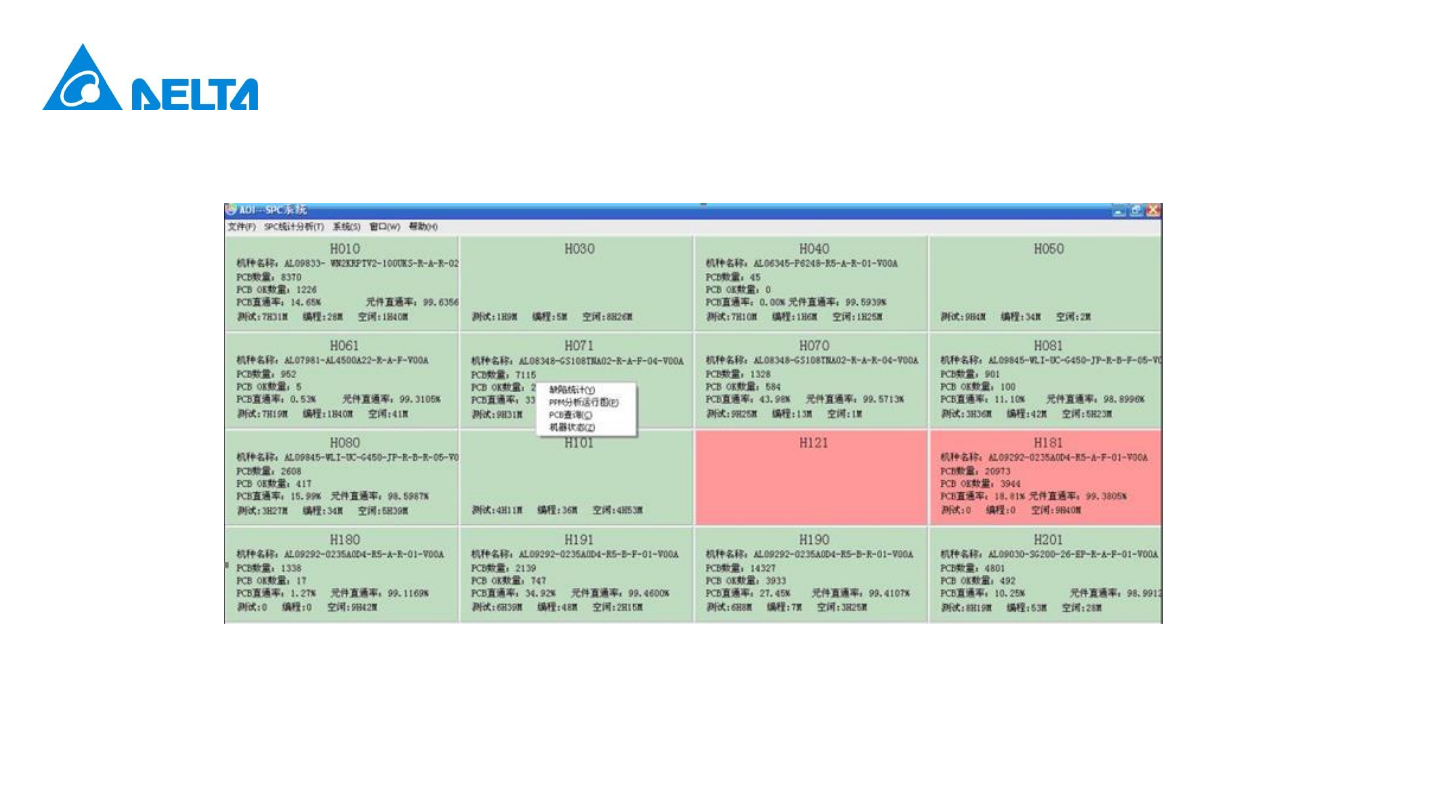

Step5: 设置OK后关闭当前SPC,重新打开,会有如下图片:
连接多少台AOI，就有多少个信息块，其中绿色代表连接正常，红色連接異常.
15
Delta Confidential
架設方法
服務器和AOI设备設置
硬盤安裝方式
服務器內只存儲壓縮后的圖片（此圖片可滿足查詢需要）.可使服務器與線外查看電腦的數據傳輸量大大減少,防止
出現數據傳輸堵塞造成線外查看電腦卡頓的現象.
增加1T硬盤后,線外查看電腦可儲存1個月的測試圖片,滿足客訴不良查詢需要.
服務器
壓縮圖片大小至（20Kb/PCS）
并傳送至服務器儲存
線外查看電腦
測試圖片所在路徑共享至服務
器,圖片仍保存在查看電腦
增加1T
硬盤
增加1T
硬盤
增加1T
硬盤
增加1T
硬盤
增加1T
硬盤
