GAUGE, MASTER ゲージ マスタ AA87609 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PM1683 4 1 BODY 本体 2 AA932 04 1 GUIDE ガイド 3 H5263 A 3 BOLT, HEX SO CKET ボルト 六角穴 M03X01 8 4 W 1021A…
1
6
7
8
9
8
9
10
10
11
11
12
13
7
5
3
4
3
4
3
4
2
ࢤ࣮ࢪࠉ࣐ࢫࢱ

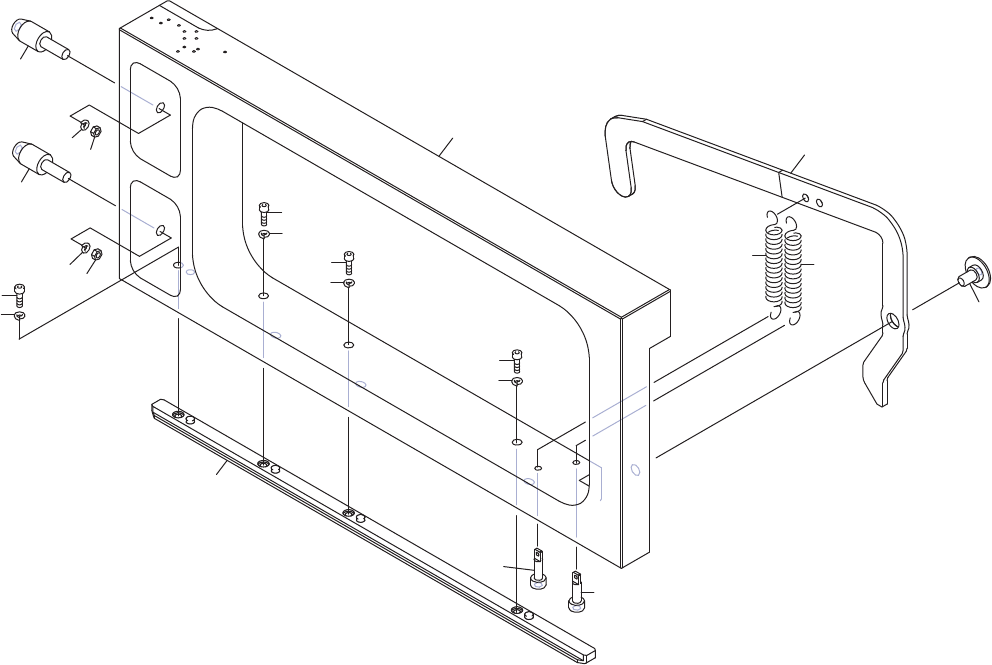

GAUGE, MASTER
AA87609
14
PTS- J I GFI FEEDER- 08. 1
GAUGE, MASTER
ゲージ マスタ
AA87609
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM16834 1 BODY
本体
2 AA93204 1 GUIDE
ガイド
3 H5263A 3 BOLT, HEX SOCKET
ボルト 六角穴
M03X018
4 W1021A 3 WASHER, LOCK
ワッシャ スプリング
3M/M
5 H5276A 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X010
6 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M
7 PM16895 2 PIN, LOCATING
ピン 位置決め
8 N10796 2 NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
9 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M
10 PM16861 2 HOOK
フック
11 S32599 2 SPRING
スプリング
AWU6-35
12 PM16845 1 LEVER
レバー
13 PM92091 1 PIN
ピン
15
PTS- J I GFI FEEDER- 08. 1
1
3
4
2
5
6
7
8
9
9
10
10
11
12
13
11
12
13
5
6
5
6
ࢤ࣮ࢪࠉ࣐ࢫࢱ

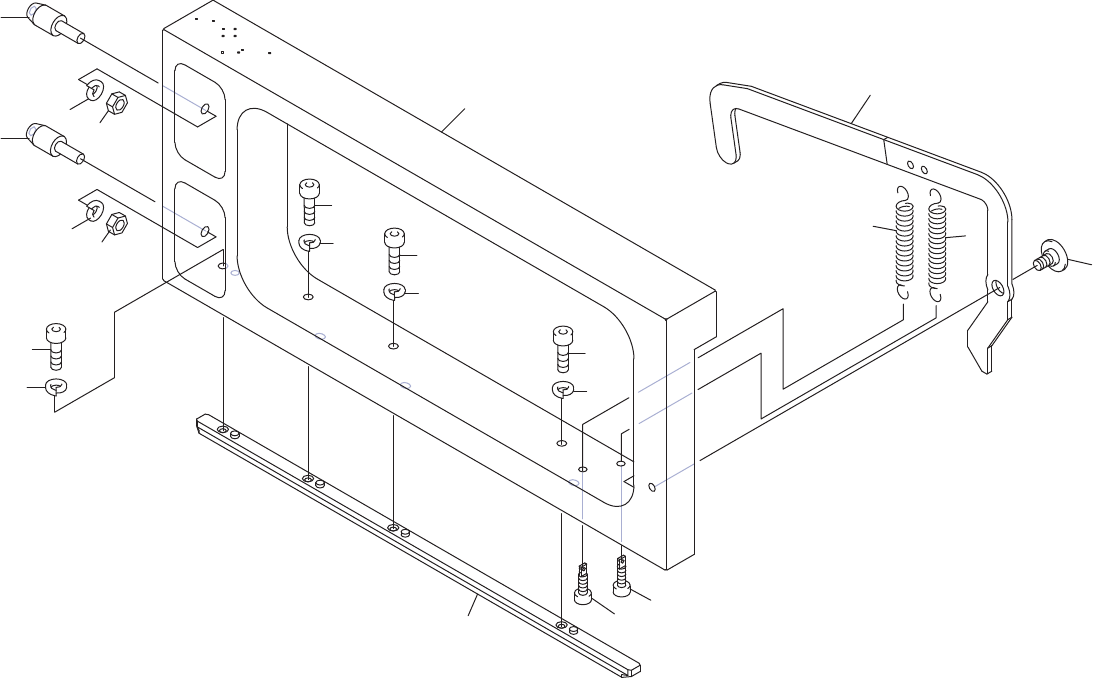

GAUGE, MASTER
AA6EX06
16
PTS- J I GFI FEEDER- 08. 1
