GAUGE, MASTER ゲージ マスタ AA6EX06 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PM070H 4 1 BODY 本体 2 AA932 04 1 GUIDE ガイド 3 H5276 A 1 BOLT, HEX SO CKET ボルト 六角穴 M03X01 0 4 W 1021A…
1
3
4
2
5
6
7
8
9
9
10
10
11
12
13
11
12
13
5
6
5
6
ࢤ࣮ࢪࠉ࣐ࢫࢱ

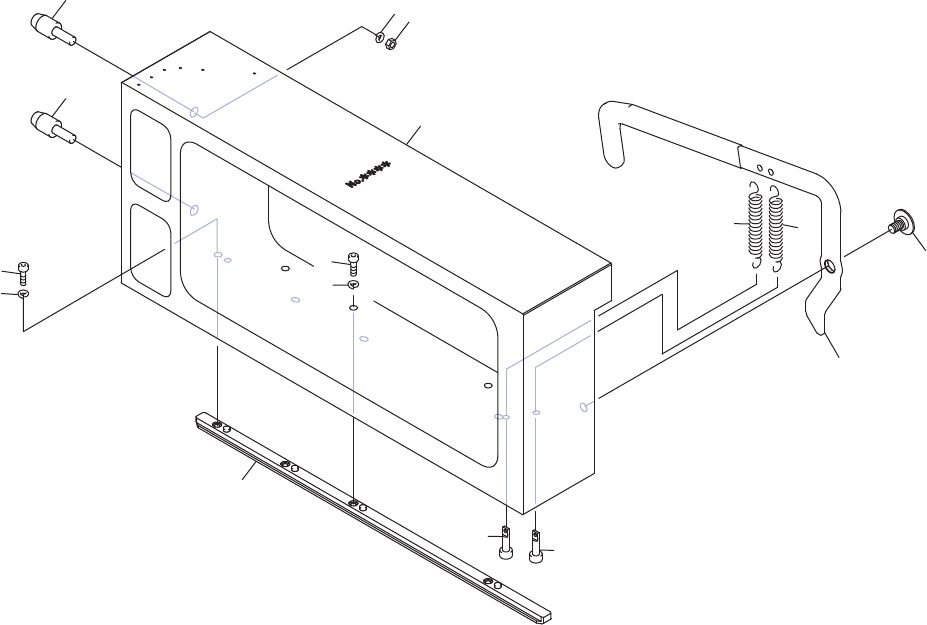

GAUGE, MASTER
AA6EX06
16
PTS- J I GFI FEEDER- 08. 1
GAUGE, MASTER
ゲージ マスタ
AA6EX06
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM070H4 1 BODY
本体
2 AA93204 1 GUIDE
ガイド
3 H5276A 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X010
4 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M
5 H5263A 3 BOLT, HEX SOCKET
ボルト 六角穴
M03X018
6 W1021A 3 WASHER, LOCK
ワッシャ スプリング
3M/M
7 PM070K3 1 LEVER
レバー
8 PM92091 1 PIN
ピン
9 PM16861 2 HOOK
フック
10 S32599 2 SPRING
スプリング
AWU6-35
11 PM16895 2 PIN, LOCATING
ピン 位置決め
12 N10796 2 NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
13 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M
17
PTS- J I GFI FEEDER- 08. 1
2
2
3
4
6
7
8
9
14
14
10
13
15
13
5
1
ࢤ࣮ࢪࠉ࣐ࢫࢱ
GAUGE, MASTER
AA87708
18
PTS- J I GFI FEEDER- 08. 1
