Neue Welt der Trocknungsverfahren
mit dem RDS Magazintrockner von Rehm
Der neue RDS Magazintrockner von Rehm ist eine optimale
Anlage mit Inertgasbetrieb zum Tempern von Powermodu-
len. Das System kann Temperaturen bis 300 °C und Restsau-
erstoffwerte kleiner 5000 ppm O
2
erreichen und überzeugt
durch eine innovative Schleusentechnik sowie eine gute
Wärmedämmung, welche stabile Höhenprole im Prozess
ermöglichen. Der RDS Magazintrockner eignet sich beson-
ders für die thermische Behandlung von Semicon-Applikatio-
nen, Hybrid-Aufbauten und elektronischen Baugruppen, die in
Magazinen transportiert werden. Dazu zählen beispielsweise
elektronische Komponenten in Windkrafträdern, Elektroautos
oder Wechselrichter im Solarbereich.
Temperaturen bis 300 °C realisierbar
Restsauerstoffwerte <5000 ppm O
2
erreichbar
StabilesHöhenproldurchSchleusentechnikundguteWärmedämmung
GleichmäßigeDurchwärmungderBaugruppenbeikleinstem∆T
Leistungsstarke Kühlzone mit Temperaturen von 20 °C
TechnischeDetails
Der RDS Magazintrockner im Überblick
Die Anlage besteht aus je einer Schleusenzone am Ein- und
Auslauf, vier Heizzonen und einer Kühlzone. Um eine Atmo-
sphäre mit geringem Sauerstoffanteil zu realisieren, sind
bei den möglichen Magazingrößen Schleusen notwendig.
Ein dreigeteilter Transport am Ein- und Auslauf gewährleis-
tet, dass die Schotts unabhängig voneinander öffnen und
schließen können. In jeder Beladesituation wird auf diese
Weise eine inerte Prozesskammer garantiert. Die Magazine
werden mit einem sogenannten Hubtransport in den Schleu-
senzonen umgesetzt. Beim Beladen senkt sich die Transpor-
teinheit mit Hubmotor unter das Niveau des Kammertrans-
ports und lädt gleichzeitig das Magazin auf diesen ab. Das
Entladen des Magazins funktioniert im umgekehrten Prinzip.
Der Prototyp des neuen Magazintrockners verfügt über eine
manuelle Be- und Entladung. Die Anlage ist so konzipiert,
dass im Bedarfsfall eine Zuführung über ein Handlingsys-
tem möglich ist. Durch den flexiblen Transport lässt sich
sowohl ein geringer Durchsatz für die Prototypenfertigung
als auch ein hoher Durchsatz bei späterem Linieneinsatz
realisieren. Über eine Grundträgerplatte kann eine Vielfalt
von Magazingrößen mit den maximalen Abmessungen von
460 mm Höhe, 240 mm Breite und 240 mm Tiefe bei einer
Taktzeit von minimal drei Minuten bis maximal 24 Stunden
befördert werden.
Durch die 80 mm starke Prozesskammerdämmung und
die Schotts wird eine sehr gute thermische Trennung der
Prozesskammer von der Umgebung erreicht. Ein Austausch
von kalten und warmen Gasströmungen kann so effektiv
verhindert werden, was ebenfalls eine geringere elektrische
Leistungsaufnahme zur Folge hat.
1.
Beladung
Beladung der Magazine im Wa-
renträger von Hand oder mittels
Handlingsystem mit exakter
Positionierung.
3.
N
2
-Tunnel
Mittels Schleusentechnik wird ein
niedriges Restsauerstoffniveau
im N
2
-Tunnel garantiert. Schotts
vermeiden einen Luftdurchzug.
5.
Kühlung
Durch ein Schott zwischen Heiz-
und Kühlzone wird eine optimale
thermische Trennung erreicht.
Kühlzonentemperaturen von 20 °C
sind möglich.
7.
Hubtransport/Auslauf
Analog zum Hubtransport am
Einlauf werden die Magazine zum
Auslauf befördert. Die Einlauf- und
Prozesskammerschotts bleiben
geschlossen.
4.
Vorheizung/Heizung
Die vier Heizzonen garantieren
eine gleichmäßige Durchwär-
mung aller Bauelemente im
Magazin bei geringstem ∆ T.
2.
Hubtransport/Einlauf
Ein Hubmechanismus führt die
Magazine dem Prozesskammer-
transport zu.
6.
N
2
-Tunnel
Die Schleusen im Auslaufbereich
sorgen ebenfalls für einen gerin-
gen ppm-Wert in der Prozesskam-
mer und ein stabiles Höhenprol.
8.
Entladung
Manuelle oder automatische Entla-
dung der Magazine.
1.
6.
7.
8.
2.
3. 4. 5.

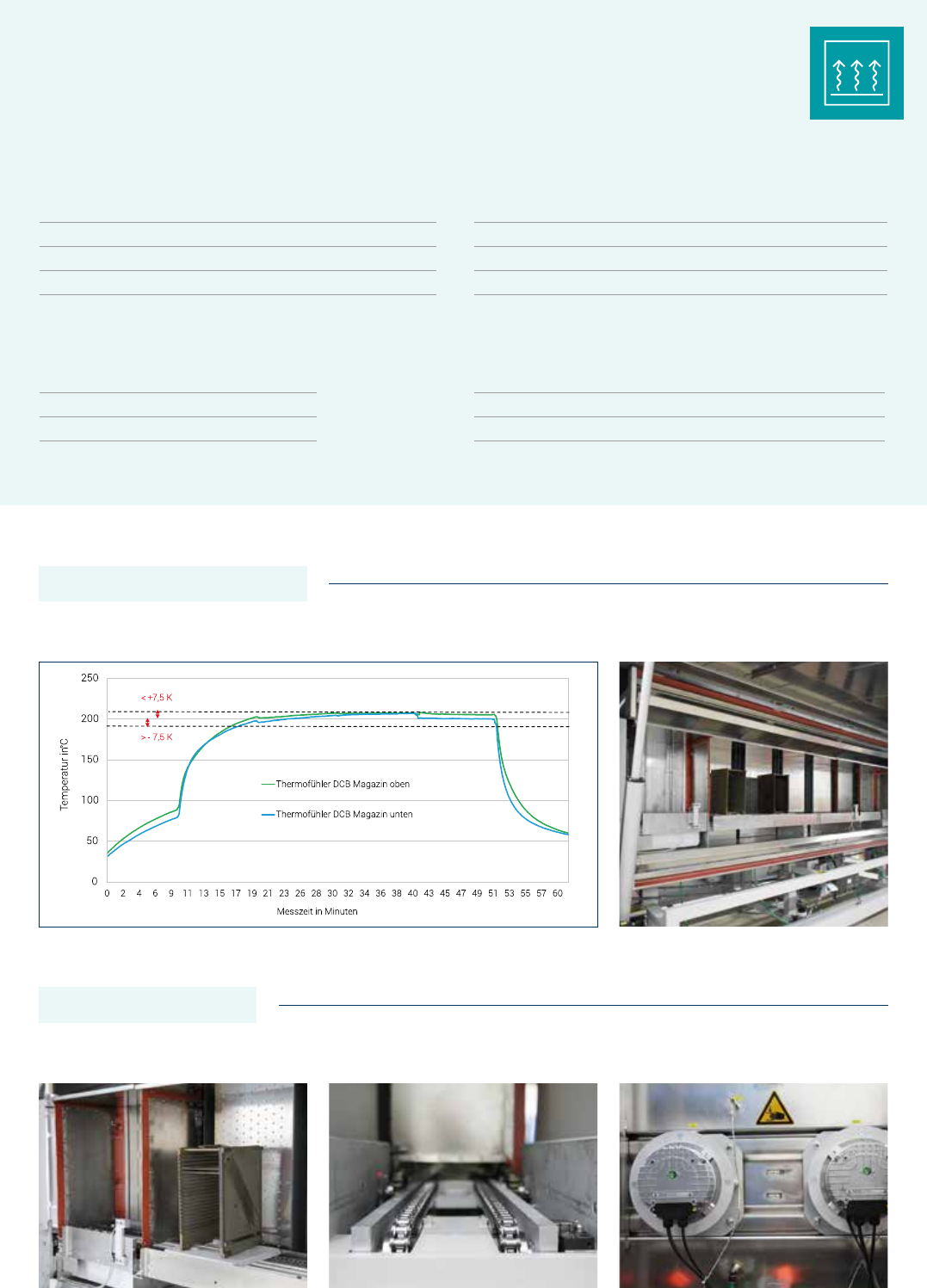

DatenundFakten
Detailangaben zum RDS Magazintrockner
Maße
Länge ohne Handlingssystem: 3625 mm
Breite: 1355 mm
Höhe: 1795 mm
Abluft
Abluftvolumen: 400 m³/h
Druck: 5 mbar
Prozessparameter
T
max
= 300 °C
Restsauerstoffgehalt <5000 ppm O
2
Transport
Transporthöhe: 950 mm ± 50 mm
Maximale Magazingröße: H x B x T = 460 x 240 x 240 mm
Taktzeit: 3 min bis 24 Stunden
Besonderheiten
Magazin auf Transportträgerplatte Einlauftransport in gesenkter Position Leistungsfähige EC-Lüftermotoren
Geöffnete Prozesskammer
Stabiles Temperaturprol
