InJet
®
388 DOUBLE TRIPLE CRRD 
MASCHINENKARTE
2
www.dct.cleaning
Die Reinigungssysteme der Serie InJet 388 stellen
eine einzigartige vertikale Spray-In-Air-Technologie
dar, die von DCT entwickelt und hergestellt wird.
Die vertikal installierte Spray-In-Air-Vorrichtung
minimiert den bei horizontalen Reinigern üblichen
Abschattungseff ekt und maximiert die Effi zienz des
Reinigungsprozesses, da die Reinigungs üssigkeit direkt
auf das gereinigte Bauteil gesprüht wird.
InJet
®
388 DOUBLE TRIPPLE CRRD mit 100 %
geschlossenem Kreislauf mit Reinigungs-, Vorspül-,
Endspül- und Trocknungstechnologien.
Alle Prozesse sind voll automatisiert und fi nden in
3Prozesskammern statt. Die Reinigung fi ndet in der
ersten Einlasskammer statt, danach wird das gereinigte
Teil automatisch in die Zentralkammer transportiert, wo
der erste Spülvorgang stattfi ndet. Die dritte und letzte
Auslasskammer ist für die Schlussspülung und den
Trocknungsprozess vorgesehen.
Alle 3 Kammern (Einlass und Auslass) können parallel
verwendet werden, was die Kapazität der Maschine
erhöht und die Kreuzkontamination im Vergleich zu
Einkammergeräten reduziert. Die Maschine hat zwei
Positionen auf dem PCB-Rahmen (zwei Steckplätze), was
bedeutet, dass bei voller Kapazität 6 Rahmen mit PCBs
gleichzeitig bearbeitet werden.
ALLGEMEINE INFORMATION
Der InJet
®
388 DOUBLE TRIPPLE CRRD verfügt somit
über die doppelte Reinigungskapazität des InJet
®
388
TRIPPLE CRRD und ist damit unser leistungsstärkster
Vertikalsprüher für PCBA, für die er ebenfalls entwickelt
wurde.
Das Reinigungssystem kann auch für die
Hochleistungsentfernung von Lötpasten und SMT-
Klebstoff en von Schablonen, PumPrints, Rakeln und
Fehldrucken eingesetzt werden.
Abhängig von Ihren Reinigungsanforderungen,
der DCT-Projektmanager in Zusammenarbeit
mit einem lokalen Distributor beraten
auf eine geeignete Reinigungsfl üssigkeit auf
Wasserbasis und die korrekte Einrichtung des
gesamten Prozesses.
InJet
®
388 DOUBLE TRIPLE CRRD 
MASCHINENKARTE
3
www.dct.cleaning
C
R
R
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
Schablonen, Rakeln
20 – 40°C 68 – 104 °F 32 min. 96
PumPrint
40 – 55°C 104 – 131 °F 20 min. 96
Leiterplatten, PCB
35 – 55°C 95 – 131 °F 20 min. 1536 *
4 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
C
REINIGUNG
VORSPÜLUNG
SPÜLUNG
TROCKNEN
R
D
R
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
InJet
®
388 DOUBLE TRIPLE CRRD 
MASCHINENKARTE
4
www.dct.cleaning

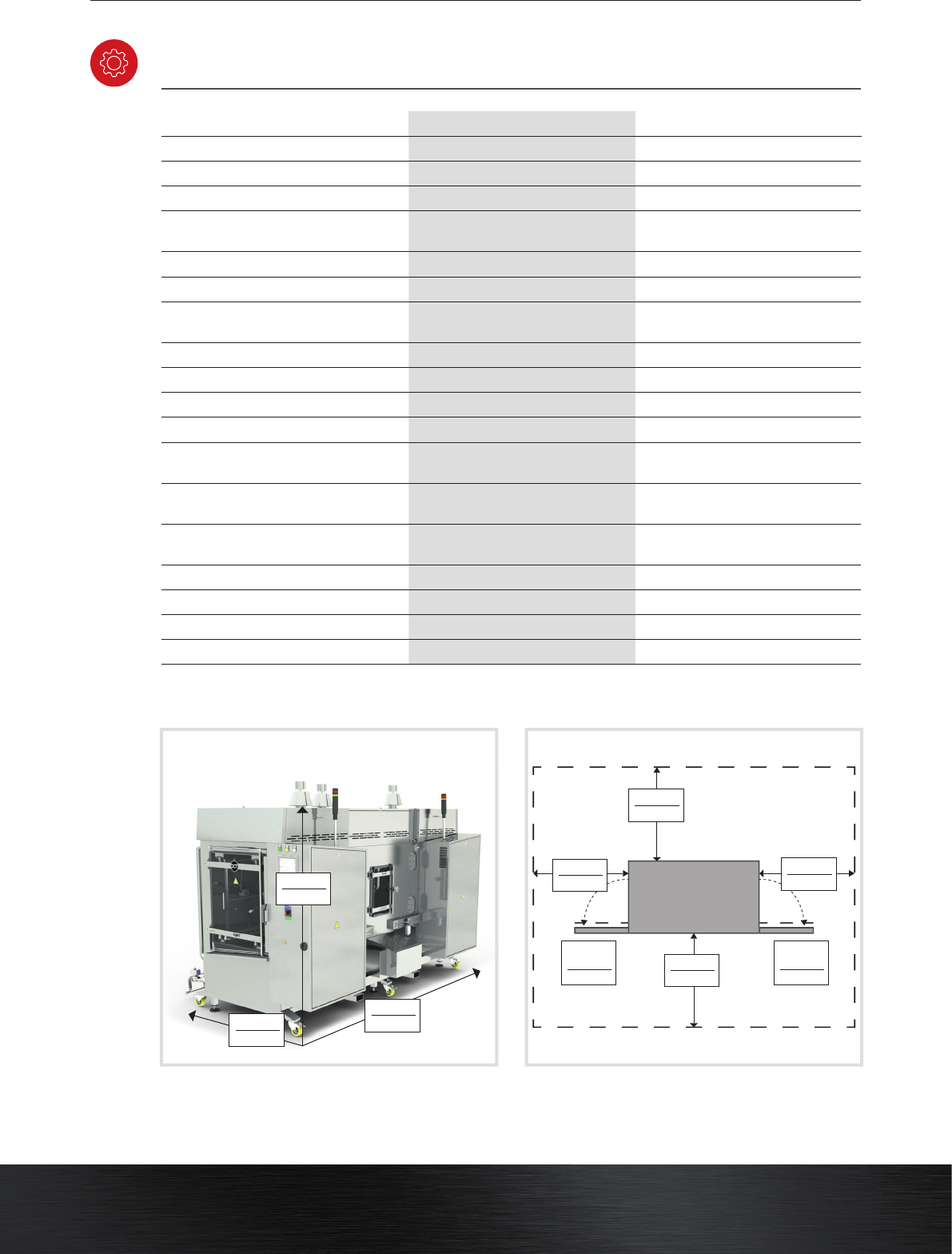

TECHNISCHE KENNDATEN
3200 mm
126 in
1710 mm
67.3 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
open door
450 mm
17.7 in
open door
450 mm
17.7 in
Abmessung ( B x L x H) 1710 x 3200 x 1930 mm 67.3 x 126 x 76 in
Gewicht 1500 kg 3307 lbs
Ø Energieaufwand auf 1 Zyklus 3,14 kWh 3.14 kWh
Verbrauch an Reinigungs üssigkeit auf 1 Zyklus 0,05 – 0,3 l 0.01 – 0.08 gal
Druckluftverbrauch auf 1 Zyklus 1 l / 5 Bar 0.26 gal / 72.5 PSI
Max. Abmessungen von gewaschenen Teilen 100 x 810 x 740 mm 3.93 x 31.89 x 29.13 in
Austauschbarer mechanischer Reinigungsfi lter
und Spül üssigkeit
5 – 200 μm 5 – 200 μm
Sprühdruck – Reinigung / 45°C / 113°F 1,6 Bar* 21.21 PSI
Bereichsdruck – Reinigung / 45°C / 113°F 0,3 – 2,8 Bar* 4.35 – 40.61 PSI
Bereichsdruck – Vorspülung / 45°C / 113°F 0,0 – 1,5 Bar* 0.0 – 21.76 PSI
Bereichsdruck – Spülung / 45°C / 113°F 0,1 – 1,5 Bar* 1.45 – 21.76 PSI
Durch ussgeschwindigkeit
der Reinigungs üssigkeit
200 l / min 52.8 gal / min
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur bis 60°C Ab der Umgebungstemperatur bis 140°F
Einstellbereich der Leitfähigkeit
in Abspül üssigkeit
0 – 2000 μS/cm * optional 0 – 2000 μS/cm * optional
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 8,4“ PLC + 8.4“
Volumen der Speichertanks 150 l 39.6 gal
* Die Werte können je nach Ausstattung variieren (Filter, Pumpen)
metrische Einheiten imperiale Einheiten
1930 mm
76 in
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
