InJet
®
388 DOUBLE TRIPLE CRRD 
MASCHINENKARTE
4
www.dct.cleaning
TECHNISCHE KENNDATEN
3200 mm
126 in
1710 mm
67.3 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
open door
450 mm
17.7 in
open door
450 mm
17.7 in
Abmessung ( B x L x H) 1710 x 3200 x 1930 mm 67.3 x 126 x 76 in
Gewicht 1500 kg 3307 lbs
Ø Energieaufwand auf 1 Zyklus 3,14 kWh 3.14 kWh
Verbrauch an Reinigungs üssigkeit auf 1 Zyklus 0,05 – 0,3 l 0.01 – 0.08 gal
Druckluftverbrauch auf 1 Zyklus 1 l / 5 Bar 0.26 gal / 72.5 PSI
Max. Abmessungen von gewaschenen Teilen 100 x 810 x 740 mm 3.93 x 31.89 x 29.13 in
Austauschbarer mechanischer Reinigungsfi lter
und Spül üssigkeit
5 – 200 μm 5 – 200 μm
Sprühdruck – Reinigung / 45°C / 113°F 1,6 Bar* 21.21 PSI
Bereichsdruck – Reinigung / 45°C / 113°F 0,3 – 2,8 Bar* 4.35 – 40.61 PSI
Bereichsdruck – Vorspülung / 45°C / 113°F 0,0 – 1,5 Bar* 0.0 – 21.76 PSI
Bereichsdruck – Spülung / 45°C / 113°F 0,1 – 1,5 Bar* 1.45 – 21.76 PSI
Durch ussgeschwindigkeit
der Reinigungs üssigkeit
200 l / min 52.8 gal / min
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur bis 60°C Ab der Umgebungstemperatur bis 140°F
Einstellbereich der Leitfähigkeit
in Abspül üssigkeit
0 – 2000 μS/cm * optional 0 – 2000 μS/cm * optional
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 8,4“ PLC + 8.4“
Volumen der Speichertanks 150 l 39.6 gal
* Die Werte können je nach Ausstattung variieren (Filter, Pumpen)
metrische Einheiten imperiale Einheiten
1930 mm
76 in
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
InJet
®
388 DOUBLE TRIPLE CRRD 
MASCHINENKARTE
5
www.dct.cleaning

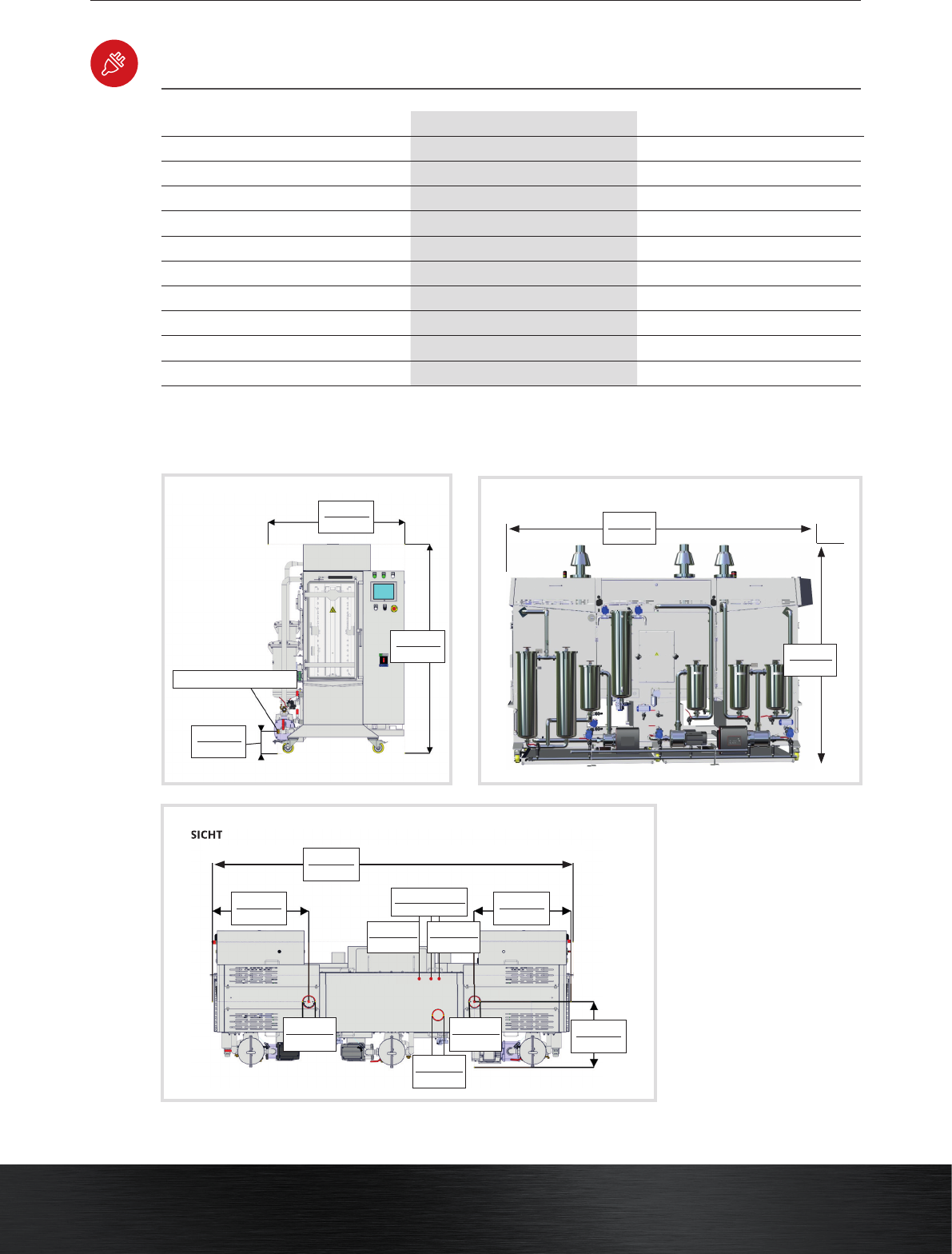

INSTALLATIONSANFORDERUNGEN
1710 mm
47.2 in
1930 mm
72 in
Abgabe von Flüssigkeiten G1“
195 mm
7.68 in
Speisung 400V, 63A, 50Hz* (3+N+PE)
400V, 63A, 60Hz* (3+N+PE)
Max. Leistungsaufnahme 45 kW
45 kW
Druckluftanschluss Schlauch Ø 6 mm und 2x Ø 10 mm
Schlauch ID 0.24 und 2x ID 0.39
Empfohlener Arbeitsdruck 4,5 – 6 Bar
65.25 – 87 PSI
Druckluftqualität 3. Klasse ** 3. Klasse **
Ø Absaugungsanschlussr 3 x Ø 100 mm
3 x ID 3.94 in
Benötigte Absaugungskapazität 580 m
3
/h
20450 ft
3
/h
Luftverbrauch – Luftrakel 37 m
3
/h ***
1305 ft
3
/h ***
Mindest üssigkeit für den ersten START 3 x 75 l
3 x 19.8 gal
Service space required around the device 600 mm
23.6 in
* Bei Verwendung eines Frequenzumrichters
** Nach ISO 8573-1
*** Bei Verwendung eines der Luftrakeln
metrische Einheiten imperiale Einheiten
RÜCKANSICHT
ZURÜCK
ANSICHT
3350 mm
83 in
2110 mm
83 in
OBEN
ANSICHT
ANSICHT
845 mm
33.2 in
845 mm
33.2 in
570 mm
22.4 in
Ø 100 mm
ID 3.94 in
Ø 100 mm
ID 3.94 in
Ø 100 mm
ID 3.94 in
Eingangsluftdruck
Eingangsluftdruck
1x Ø 6 mm
1x ID 0.39 in
2x Ø 10 mm
2x ID 0.24 in
3200 mm
126 in
InJet
®
388 DOUBLE TRIPLE CRRD 
MASCHINENKARTE
6
www.dct.cleaning
STANDARD-HARDWARE-AUSSTATTUNG
STANDARD-SOFTWARE-AUSRÜSTUNG
3 Prozesskammer, voll automatische Lösung
100 % geschlossener Kreislauf
3-Arm-Drehung – elektrisch angetrieben – Reinigung
2-Arm-Drehung – elektrisch angetrieben – Spülen
Erhitzung von Reinigungs-, Spülungsüssigkeit
Mechanische Filterung mit hoher Kapazität bei allen Zyklen
2 leistungsstarke Heißlüfter
Kaminklappe mit Ableiter
pneumatische Türverriegelung
Nothaltknopf
Absperrbare Laufräder
PLC + 8,4”
Ersatzteile (BASIS-KIT)
Elektronische Überwachung des Flüssigkeitsstands
Elektronische Überwachung des Flüssigkeitsdrucks
Elektronischer Prozesszykluszähler
3 Ebenen der Anmeldung – Operator, Wartung, Ingenieur
Sprühüssigkeitsdruck – kontinuierliche Messung
Standard-Software-Sprachmutation – CZ, ENG
Benachrichtigung über Flüssigkeits- und Filterwechsel – Zykluszählung
Möglichkeit von 5 Programmen – Einstellmöglichkeit
Intelligente Warnung – niedriger oder hoher Druck
Intelligente Warnung – niedriger Flüssigkeitsstand
