ミニダイヤフラムバルブ 7 0 2シリーズ
メンテナンス・パーツガイド
重 要！
このガイドは大切に保管して
ください 。
このガイドは、メンテナンス
管理者にお渡しください。
ノードソンEFDの取扱説明書のpdf
ファイルは、www.nordsonefd.com/jp
からダウンロードできます。
ミニダイヤフラムバルブ702シリーズ | メンテナンス・パーツガイド
2
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
バルブの分解組立手順
傷を防ぐために、バルブは液剤吐出口側から分解してくだ
さい。
注意
接液ボディー
1. 接液ボディーを反時計回りに回して、シリンダーボデ
ィーから外します。
接 液ボディーを取り外すと、ダイヤフラムが 緩む、あ
るいはピストンロッドから外れることがあります。その
場合は、接液ボディーを再度組み立てる前に、ダイヤ
フラムを 取り付 けてください 。
2. 接液ボディーを再度取り付けるには、時計回りにシリ
ンダーボディーにトルク8.1～10.8Nm（6～8フィー
ト ポ ン ド ）で 締 め つ け て く だ さ い 。
ダイヤフラム
3. 接液ボディーを反時計回りに回して、取り外します。
4. シリンダーボディーにピストンロッドまでの貫通穴が
あいていますので、この穴に六角レンチを通してくだ
さい。ピストンロッドが回らないように六角レンチで
固 定しておきます。
5. ダイヤフラムを反 時 計 回りに回し。て、ピストンロッド
から外します
6. ピストンが回らないように六角レンチを押さえてお
き、ダイヤフラムを取り付けます。ゆっくりとダイヤフ
ラムをピストンロッドに 締 めつ けます。
7. シリンダー ボディー に対して接 液 ボディー を時 計 回
り に 回 し て 取 り 付 け ま す 。ト ル ク は 、ス テ ッ プ 2 の 値 に
倣ってください 。

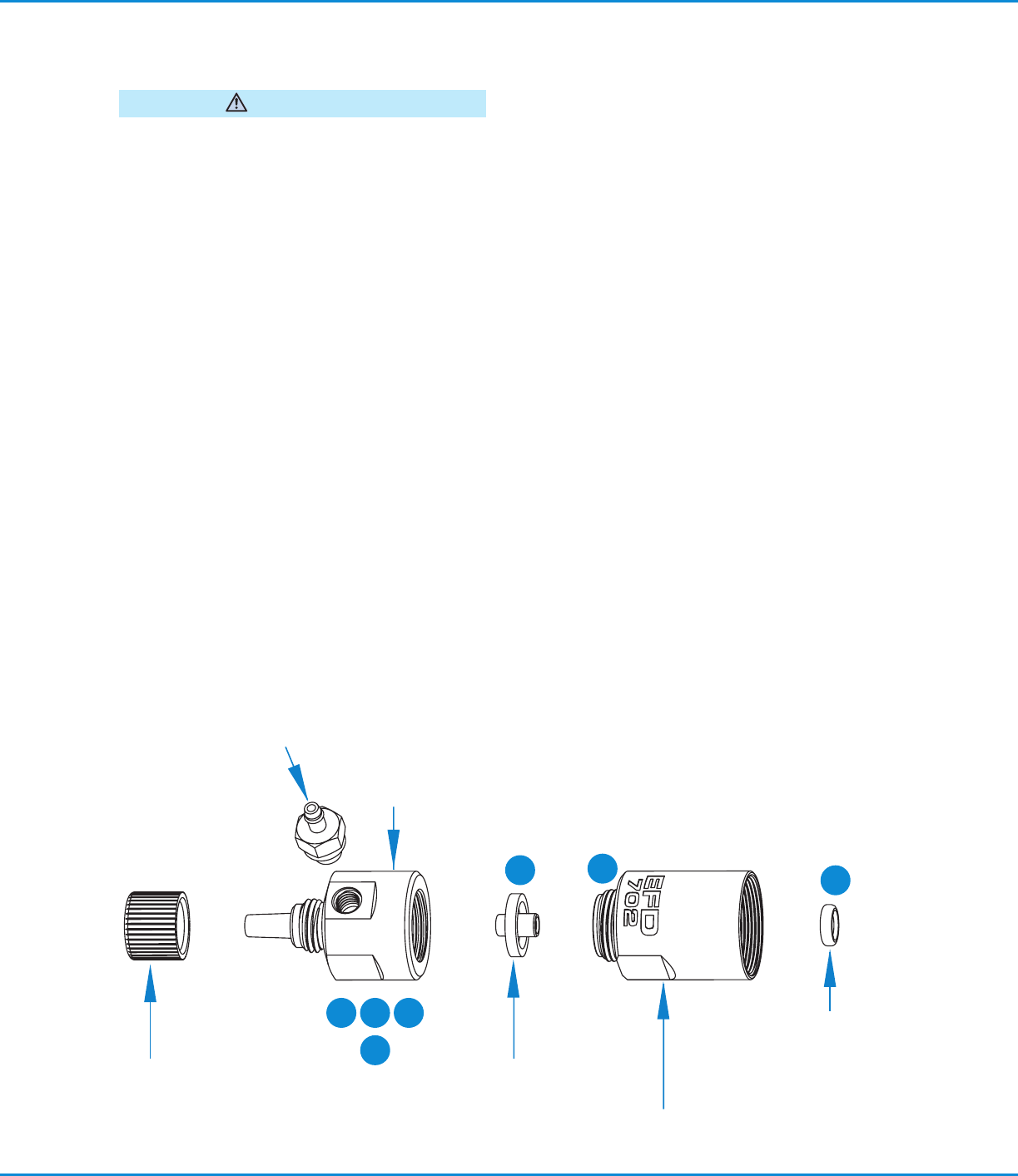

接 液ボディー
#7020652
ダイヤフラム
#7020660
UHMW PTFEの場合
#7013242
シリンダー ボディー
#7020654
1
2
8
5
3
6
7
702V-SS用継手#7020671
（702M-SSには、オプション）
ノズル保持ナット#7021194
(金属ノズルをご使用の場合は、
#7021200をご使用ください。)
Oリング
#7014752
ミニダイヤフラムバルブ702シリーズ | メンテナンス・パーツガイド
3
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
必要工具:
6" モンキーレンチ（2）
6" ニードルノーズプライヤー六角レンチ
六角レンチ、サイズ2.5
スナップリングプライヤー
ピストンOリングとシリンダーボディー
8. 接 液ボディーとダイヤフラムを取り外します。
9. ストローク調整ノブとピストンスプリングを反時計回り
に回して取り外します。
10.ピ ストン 保 持リング を 取り外します。
11.ピ ストンを 取り外します。
12.シリンダー ボディー Oリングワッシャー をシリンダー ボ
ディーの中から取り外します。
13.Oリング、ピストンシャフト、シリンダー ボデ ィーを
Nye#865 (#7014917)潤滑剤で潤滑します。
14.分解したのと逆の順番で再組立します。
バルブの分解組立手順（続き）
部品番号 説明
7020683 ミニダイヤフラムバルブ 702V-SS
7020679 ミニダイヤフラムバルブ 702M-SS
7020680 ミニダイヤフラムバルブ 702V-A
7013243 ミニダイヤフラムバルブ 702V-T
重 要： PTFEのダイヤフラムの場合、ストロークを1/2
回転以下回して開けてください。ストローク設定を1/2
以上にした場合、ダイヤフラムの寿命を著しく縮める危
険 性があります。
4
14

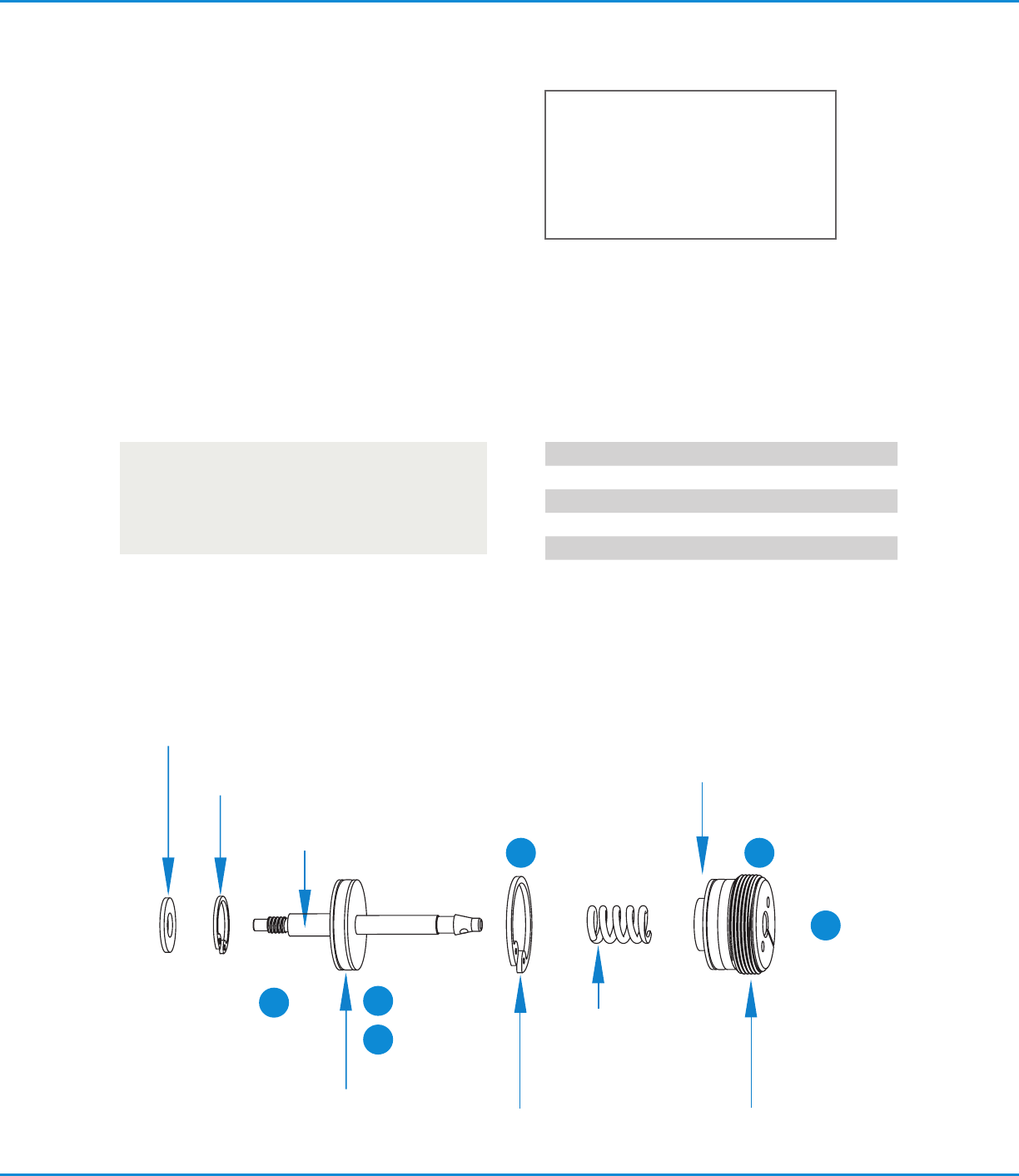

ピストン
スプリング
#7020667
9
13
10
11
ピストン Oリング
#7018530
Oリングワッシャー
#7021400
ピストン ロッド
(Oリング含) #7020656
Oリング
#7018529
いじり防止機能付
ストローク調 整ノブ
#7020658
ピストン 保 持リング
#7020665
保 持リング
#7021482
