Digital Microscope 14 15 Hirox Accessory Series 旋 转 镜 头 通过360°旋转的棱镜，实现从倾斜方向的动态光学3D实时观 察。根据这个，对形状的把握和细微的凹凸的发现等发挥效果。 角度可变旋转头可将棱镜的角度设定为4个等级（25，°35，° 45，°55°）。 可变照明 可以任意变更照明的照射角度（落射~侧面）。由于角度的变更，表面的凹凸 形状更容易观察，毛刺、伤痕等也能容易判别。 低倍…
Digital Microscope
12 13
Hirox Lens Series
配备有光圈机构的紧凑型镜头，即使在景深和高度差较大的物体上，也可以
观察到清晰的图像。另外，当观察不能放置在架子上的大物体时，可以确保
足够的工作距离，良好的可加工性，并且可以支持有效的便捷观察。通过在
标准倍率的20至160倍放大倍率范围内安装可变倍率适配器，可以观察6至320
倍。
20~160倍
低倍率 電動旋转变焦镜头
HR-2016E
20~160倍
低倍率 旋转变焦镜头
HR-2016
型号
HR-2016E HR-2016
倍率
20 30 40 50 80 100 130 160
工作距离
44㎜
视场
15.4㎜～2.0㎜
适配器识别功能
是 ※磁吸式一键安装
电动控制 是（变倍部件/旋转头部件*旋转头适配器是可选的） 是（旋转头部件*旋转头适配器是可选的）
型号
HR-5040E HR-5040
倍率
50 100 150 200 250 300 350 400
工作距离
54㎜
视场
6.1㎜～0.78㎜
适配器识别功能
是 ※磁吸式一键安装
电动控制 是（变倍部件/旋转头部件*旋转头适配器是可选的） 是（旋转头部件*旋转头适配器是可选的）
对应6种物镜的同轴落射10倍变焦镜头。可以观达到倍率为7000
倍。高扩展性和高级别的高分辨率镜头，可以实现有魄力的放大
观察。
物镜可更换
高解像度電動变焦镜头
HR-10CE
物镜可更换
高解像度变焦镜头
HR-10C
※安装了低倍率/高倍率适配器时，放大倍率从6倍变为48倍 / 从40倍变为320倍，并且视野和工作距
离也发生变化。
确保超长工作距离，是操作性出色的大口径变焦镜头。实现只有
大口径镜头才有的高画质且有临场感的观察。在标准倍率的
50-400倍的倍率范围内安装了变倍适配器，可以
对应20～800倍
的观察。
50~400倍
中倍率 電動旋转变焦镜头
HR-5040E
50~400倍
中倍率 旋转变焦镜头
HR-5040
※安装了低/高放大倍率适配器时，放大倍率将更改为20到160倍和100到800倍，并且视野和工作距离也
会改变。
型号
HR-10CE HR-10C
倍率
OL-35 35 50 75 100 125 150 200 250 350
OL-70
Ⅱ
70 100 150 200 250 300 400 500 700
OL-140 140 200 300 400 500 600 800 1000 1400
OL-140
Ⅱ
140 200 300 400 500 600 800 1000 1400
OL-350
Ⅱ
350 500 750 1000 1250 1500 2000 2500 3500
OL-700
Ⅱ
700 1000 1500 2000 2500 3000 4000 5000 7000
工作距离
OL-35：34㎜ / OL-70
Ⅱ
：21㎜ / OL-140：30.5㎜ / OL-140
Ⅱ
：12㎜ / OL-350
Ⅱ
: 10.6㎜ / OL-700
Ⅱ
：3.4㎜
视场
9.83㎜～0.04㎜
电动控制 是（倍率控制）
─
宏观变焦镜头/宏观镜头
MXB-050Z
／
MXB-MACRO
一种宏观低倍镜，可将大物体的整个图像覆盖到局部放大。您可以像处理数码
相机一样轻松地进行高倍放大观察。微距镜头的放大倍率取决于到物体的距
离，并且可以覆盖0至20倍。
MXB-MACROMXB-050Z
型号
MXB-050Z MXB-MACRO
倍率
0~5 5 10 20 30 40 50 0~20x
工作距离
∞~90mm
※可变WD从0到5x
―
视场
∞~61㎜、61㎜~6.1mm ―
Digital Microscope
14 15
Hirox Accessory Series
旋 转 镜 头
通过360°旋转的棱镜，实现从倾斜方向的动态光学3D实时观
察。根据这个，对形状的把握和细微的凹凸的发现等发挥效果。
角度可变旋转头可将棱镜的角度设定为4个等级（25，°35，°
45，°55°）。
可变照明
可以任意变更照明的照射角度（落射~侧面）。由于角度的变更，表面的凹凸
形状更容易观察，毛刺、伤痕等也能容易判别。
低倍率.高倍率
可以将变焦镜头所具备的倍率区域进一步扩展到低倍率区域、高
倍率区域。通过扩大1个镜头的变焦倍率，可以增加观察范围，可
以观察更多的对象物。
同轴落射
可
以在与透镜光轴平行照射照明的明视场照明中进行观察。对平面且反
射率高的镜面、研磨面等表面状态观察有效。
扩散照明
通过向所有方向扩散光，不具有方向性，对对象物均匀地照射光。在
抑
制强烈反射的同时，暗处会变亮。对引起环反射的灯泡和金属表面
等的观察有效。
偏光照明
通过切断特定光的波长，可以抑制反射光，从而清晰地描绘出物
体。当观察涂层表面下的涂层表面（如印刷品，基材和皮肤）
时，会显示出不可见的形态。
透射
偏光
可以在对象物下方照射照明的透射照明中进行偏振观察。对透明胶片、生
物、淀粉粉等的观察发挥效果。
特殊观察
可以在镜头和观测物接触后固定镜片的状态下观察抑制手部抖动
的效果。在对不能放置在载物台的大型样品、不易采集的样品等
不利条件观察时发挥效果。
QFP
布 料 焊缝熔深
HDD塑料污渍 汽车保险杠
电 机
注射针头
淀 粉 粒 子
Digital Microscope
16 17
大
型电动XY工作平台
产品阵容中还增加了具有100mm×100mm有效行程的高精度大型电动
XY级。
在
大
型样品的观察、宽视野的图像联接摄影等场景中，通过细致
的
平台控制来支持操作员。
双 光 源 照 明
可以从两个角度灵活照明高定向性LED照明，通过扩大照明的选
择（这是观察的重要因素），可以更清晰地投射出诸如平面树脂
和金属零件的细小不规则物，透明膜以及玻璃划痕之类的物体。
旋 转 台
可以安装对晶圆观察有效的旋转台，可以通过挖掘固定4英
寸，5英寸和6英寸的尺寸。我们还可以处理8英寸或更大的尺
寸
。
Hirox Stand Series

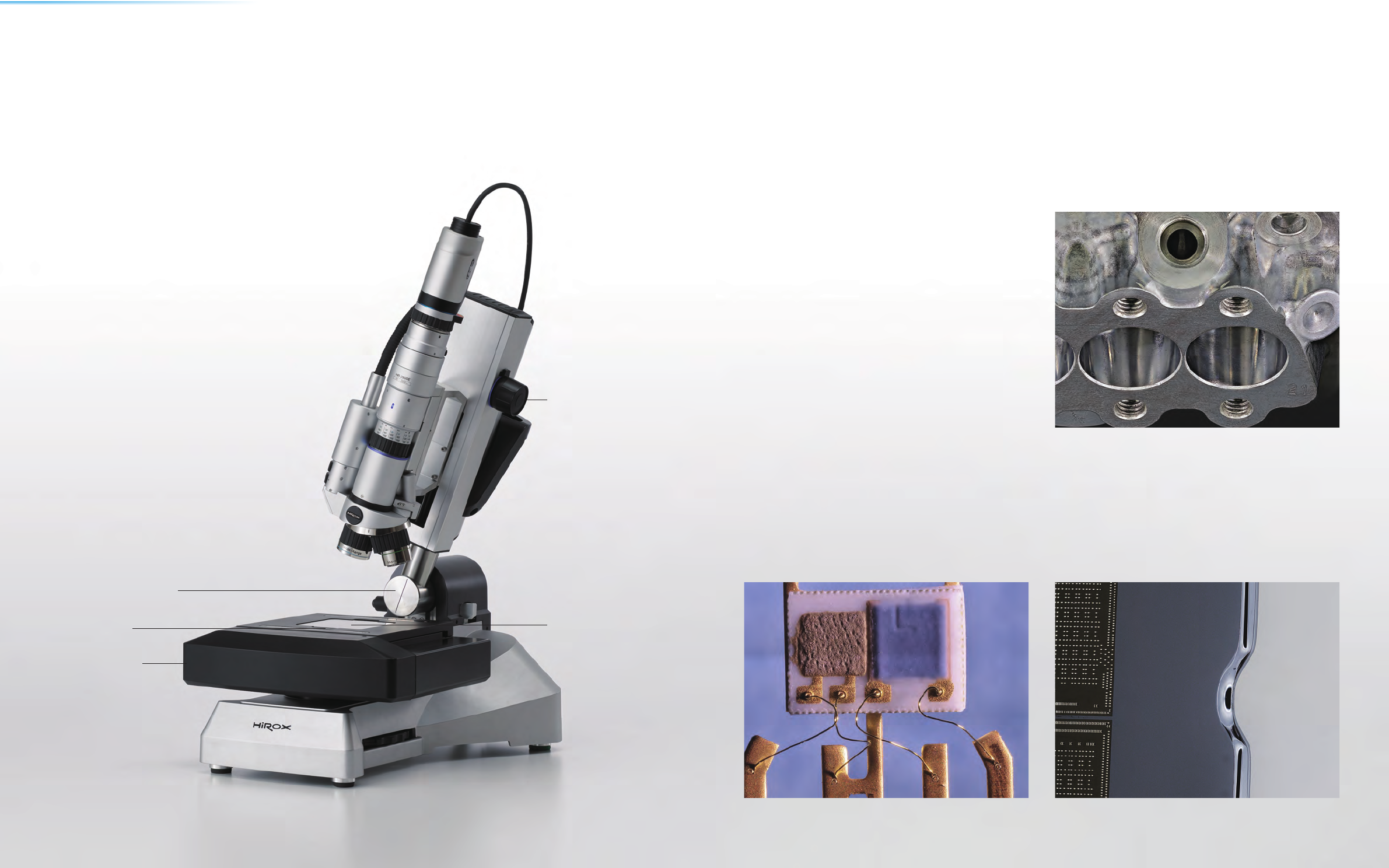

高精度可倾斜角度支架
精确控制0.05㎛
新开发出电动XY台标准搭载的3轴电动角度支架。
Z轴支架附有粗微动切换开关，可以无缝且直观的操作。
支架的杆部倾斜到90°，也可以从正、侧面观察。
通过角度传感器也能识别角度倾斜观察。
XY移动平台为手动型、50×50mm电动型、
支持100×100mm电动类型的3种类型。
通过将透过照明内置在支架上
还支持落射、透射同时照明
全部用电动精密运转
通过各种传感器支持操作员，实现了无压力观察。
粗微动切换
透射平台装置
高度传感器
支架倾斜传感器
电动XY平台
50×50mm/
100×100mm
透射照明LED
汽 缸
封装部件 晶 圆
