每月检验
Chapter 5
Advanced Multi-Functional Placer
DECAN L2 Maintenance Handbook
5-12
Head Spindle,Mirror CAM清扫及注油
每月检验

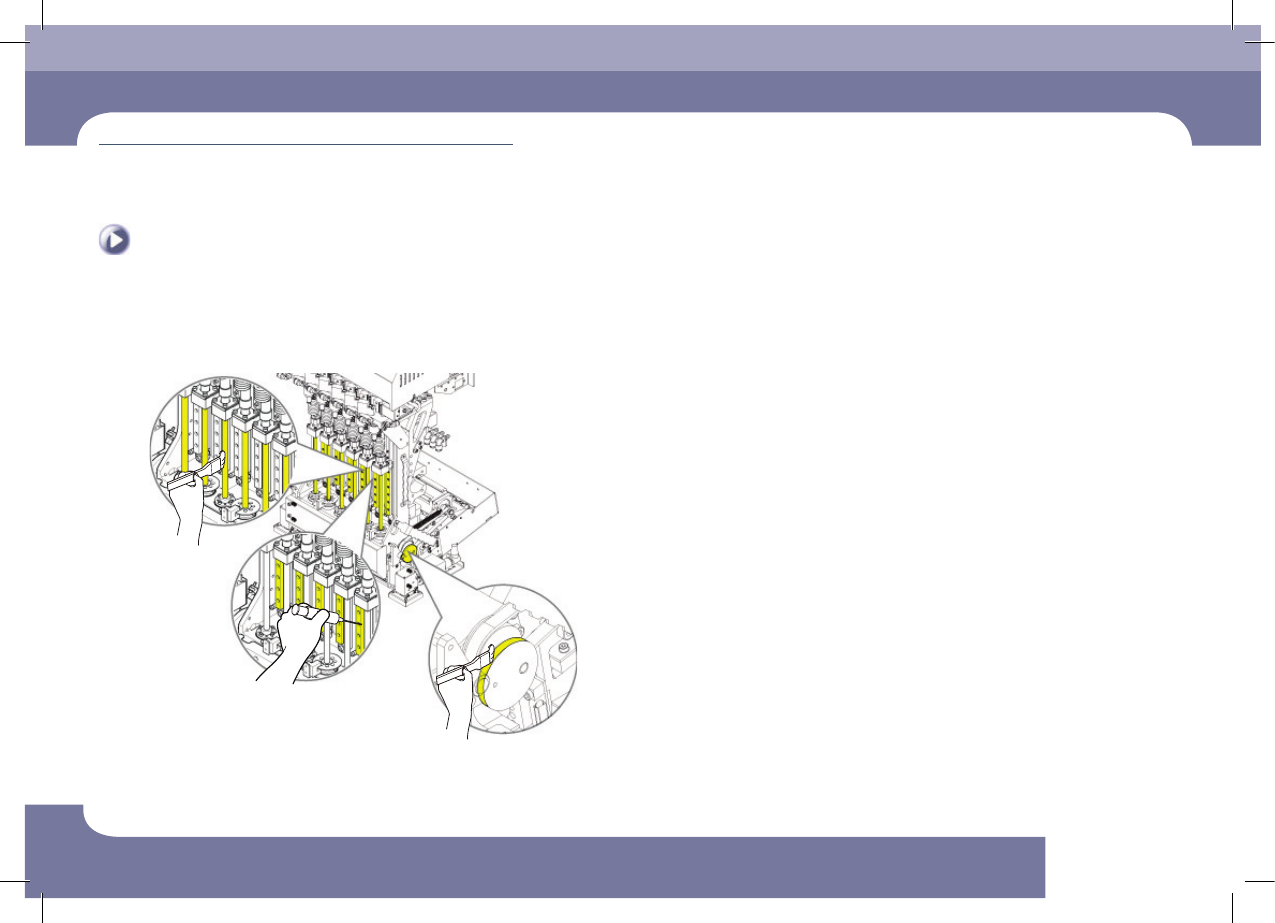

Step 4. 用注射器在LM guide rail涂Grease和用小brush在Ball Spline
及Mirror CAM涂Grease (Head Spindle: GREASE AFF-70,
Mirror CAM: GREASE GADUS S2 V220-2)
每月检验
Chapter 5
Advanced Multi-Functional Placer
DECAN L2 Maintenance Handbook
5-13

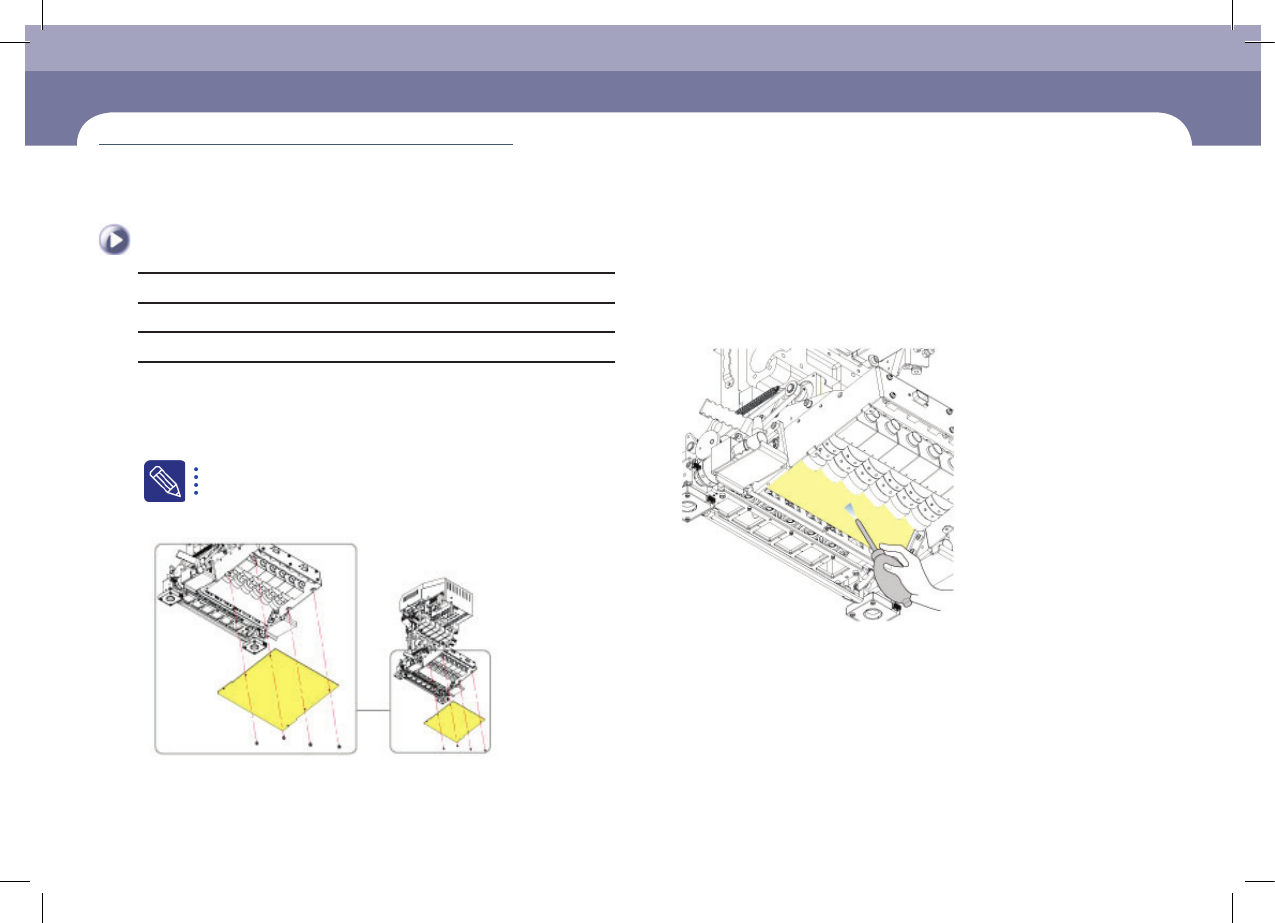

Head Beam Splitter检查及清扫
维护工具
空气喷射器,(+)起子
措施
Step 1. 参考详见"4. Front X-Frame 前面移动" (第1-3页) 和 ""Rear
X Frame 后面移动" (第1-7页)把各X Frame向两端进行移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 利用(+) driver扳手从Head Assembly拆下Camera Cover
Step 4. 在贴装头下面利用空气喷射器清扫Beam Splitter
Step 5. 参考 详见"3. 撤销紧急停止" (第1-10页)解除紧急停止后重新进
行作业
Head
Beam
Splitter
检查及清扫
(所需时间: 20分 / No. M-8)
每月检验
Chapter 5
Advanced Multi-Functional Placer
DECAN L2 Maintenance Handbook
5-14

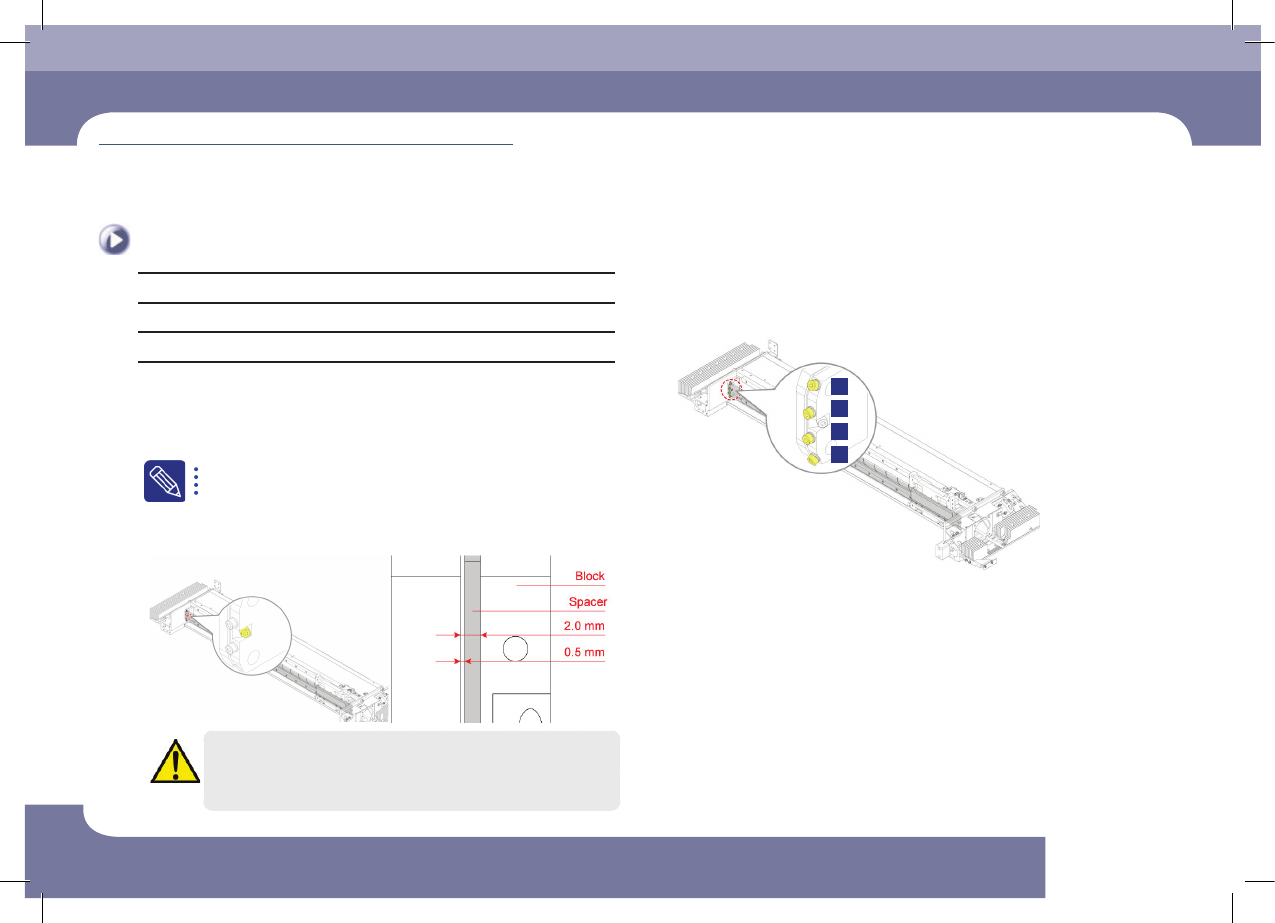

X Frame LM Guide,Ball Screw清扫及注油
每月检验
维护工具
注油器、Grease : AFE(THK)、扳手(M3, M4)、产业用纸质擦拭器、2.0mm厚的铁板
措施
Step 1. 参考详见"4. Front X-Frame 前面移动" (第1-3页) 和 ""Rear
X Frame 后面移动" (第1-7页)把各X Frame向两端进行移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 利用六角扳手(M4)拆下防飞溅盖的张力调整用螺丝后，如果盖的固
定Block与Spacer的间距不是0.5mm则更换固定Block
注 意
由保养专业人员装卸润滑油防溅盖。
X
Frame
LM
Guide,Ball
Screw
清扫及注油
Step 4. 利用六角扳手(M3)按照下图所示顺序把用来固定盖的螺丝拆下来
1
3
4
2
(所需时间: 60分 / No. M-9)
