- 13 4 - NO TE( 注記 ) # 01....A FT ER REV . F (207 0), REV.H (20 80), ＲＥ Ｖ ．Ｆ （２ ０ ７０） ， ＲＥ Ｖ．Ｈ （２ ０８０ ） ， RE V. B(208 0R), ＲＥ Ｖ ．Ｂ （２ ０ ８ ０ Ｒ ) 以 降 , T HE FI RS T T IL E M A CHI N E (20 7 0C ) 初 号機（ ２０ ７０ Ｃ） REF .NO N OT…
- 133 -

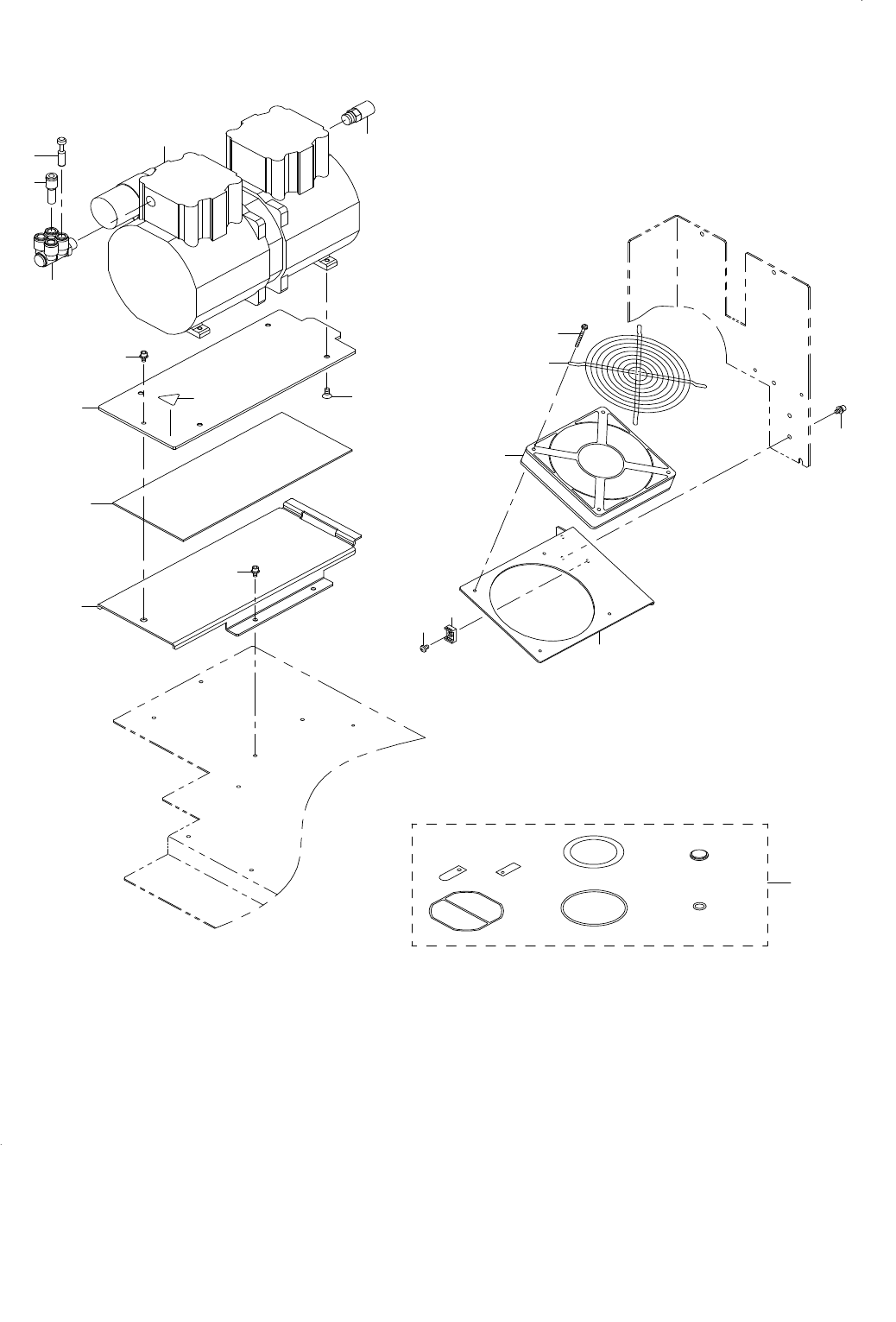

67. VACUUM PUMP UNIT (NEW TYPE)
真空ポンプユニット（新タイプ）
9
4
12
3
1
2
7
6
5
10
11
13
16
17
14
15
19
18
8
20
- 134 -
NOTE( 注記 ) #01....AFTER REV.F(2070),REV.H(2080), ＲＥＶ．Ｆ（２０７０），ＲＥＶ．Ｈ（２０８０），
REV.B(2080R), ＲＥＶ．Ｂ（２０８０ Ｒ) 以降 ,
THE FIRST TILE MACHINE(2070C) 初号機（２０７０ Ｃ）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-99547 VACUUM PUMP ASM
真空ポンプ組
1
2 400-99550 V AC PUMP PLATE
真空ポンププレート
1
3 400-99551 VAC PUMP RUBBER
真空ポンプラバー
1
4 400-99549 VAC PUMP BASE
真空ポンプベース
1
5 PJ-3090852-02 DOUBLE BRANCH UNIVERSAL ELBOW
ダブルブランチユニバーサルエルボ
1
6 PJ-3010600-03 REDUCER
レデューサ
1
7 PX-9500070-00 P LUG
プラグ
1
8 PX-0552010-00 MUFFLER (PLASTIC)
マフラ （樹脂性）
1
9 SM-1051052-TN SCREW
皿ねじ Ｍ ５ Ｌ ＝１０
4
10 SL-6040892-TN BOLT
座金付き六角穴ボルト
1
11 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
12 CM-3003000-02 LABEL2 (25)
高温注意シール２（２５）
1
13 400-99552 VAC PUMP FAN_BR
真空ポンプファンブラケット
1
14 400-54705 VAC FAN CABLE ASM
真空ポンプファンケーブル組
1
15 HM-0003300-30 FAN GUARD
ファンガード
1
16 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
4
17 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
18 HX-0029400-00 FIXED BASE
固定ベース
1
19 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
1
20
#01
400-99554 VACUUM PUMP MAINTENANCE KIT
バキュームポンプメンテナンスキット
1
- 135 -
68. CONVEYOR (W) COMPONENTS
コンベア（Ｗ）関係
11
11
11
11
11
11
11
11
11
12
12
1
14
2
5
3
4
6
7
8
9
10
10
13
22
16
18
20
19
21
23
91
92
94
93
95
8
9
11
11
11
17
17
25
96
22
24
60
58
57
56
59
64
67
A
54
55
66
66
A
65
63
45
47
48
52
28
29
31
33
35
B
B
41
43
50
30
49
40
42
70
73
75
78
77
76
79
87
86
83
82
84
80
89
88
89
90
71
69
72
81
74
85
44
46
62
51
61
53
32
34
27
30
36
39
68
26
15
