G2R-□-S
2
400-820-4535 www.fa.omron.com.cn
电话
咨询电话 最新信息
型号结构
注1. 标准认证产品以UL/CSA、VDE认证产品为标准。另外，与P2RF-□-E、P2RF-□-S、P2RF-□-PU组合符合“EC适合宣言”。产品带有“CE标记”。
2. 适用的插座型号，请参见第3页“种类”的“●连接插座”。
3. 关于带闭锁摆杆（S）
实际情况（S）加于电压规格后。（例：G2R-1-SNI DC24（S））
种类
本体
分类
项目
无动作指示灯 带动作指示灯 带闭锁摆杆/机械指示灯
标准型
1极
G2R-1-S G2R-1-SN
G2R-1-SNI（S）
2极
G2R-2-S G2R-2-SN
G2R-2-SNI（S）
线圈浪涌吸收用
二极管内置型
1极
G2R-1-SD G2R-1-SND
G2R-1-SNDI（S）
2极
G2R-2-SD G2R-2-SND
G2R-2-SNDI（S）
极数 1极 2极
分类 型号 额定电压（V） 型号 额定电压（V）
标准型
G2R-1-S
AC12、24、100/(110)V
G2R-2-S
AC12、24、100/(110)V
AC200/(220)V AC200/(220)V
DC5、6、12、24、48V DC5、6、12、24、48V
DC100V DC100V
动作指示灯内置型
G2R-1-SN
AC12、24、100/(110)V
G2R-2-SN
AC12、24、100/(110)V
AC200/(220)V AC200/(220)V
DC5、6、12、24、48V DC5、6、12、24、48V
DC100V DC100V
二极管内置型
G2R-1-SD
DC5、6、12、24、48V
G2R-2-SD
DC5、6、12、24、48V
DC100V DC100V
动作指示灯和
二极管内置型
G2R-1-SND
DC5、6、12、24、48V
G2R-2-SND
DC5、6、12、24、48V
带闭锁摆杆动作指示灯内置
型
G2R-1-SNI（S）
AC100/(110)V
G2R-2-SNI（S）
AC100/(110)V
AC200/(220)V AC200/(220)V
DC12、24V DC12、24V
带闭锁摆杆动作指示灯和二
极管内置型
G2R-1-SNDI（S） DC12、24V G2R-2-SNDI（S） DC12、24V
订购时，请指定额定电压。
G2R-□-S
3
400-820-4535 www.fa.omron.com.cn
咨询电话 最新信息
电话
选装件（另售）
●连接插座
正面连接插座
注. 拆下继电器时，在拉动插座杆的同时，用手指按住杆对侧的继电器外壳部分，边晃动边予以拔下。
*1. 适用继电器型号为插入型端子类型。
*2. P2RF-□□-PU的DIN挂钩操作部有螺钉安装孔，拉出DIN挂钩操作部，可以安装螺钉。
*3. 可拆卸式专用端子盖（P2CZ-C）为另售。详情请参见第6页。
*4. 指触保护型产品（P2RFZ-□□-E）为插座本体与端子盖一体型。圆形端子无法使用，请使用Y端子、棒状端子等。
适用继电器型号
*1
安装方式 导电部保护 端子形状
适用压接端子/
电线
专用短接棒
（另售）
形状 插座型号
G2R-1-S
DIN导轨安装、
螺钉紧固安装
共用
有
Push-In Plus端子
棒状端子
单芯线
多股线
有
P2RF-05-PU *2
螺钉端子
（螺钉尺寸M3）
Y端子
单芯线
多股线
有
P2RFZ-05-E *4
选装件
（另售端子
盖）*3
螺钉端子
（螺钉尺寸M3.5）
圆形端子
Y端子
单芯线
多股线
有
P2RFZ-05
G2R-2-S
DIN导轨安装、
螺钉紧固安装
共用
有
Push-In Plus端子
棒状端子
单芯线
多股线
有
P2RF-08-PU *2
螺钉端子
（螺钉尺寸M3）
Y端子
单芯线
多股线
有
P2RFZ-08-E *4
选装件
（另售端子
盖）*3
螺钉端子
（螺钉尺寸M3.5）
圆形端子
Y端子
单芯线
多股线
有
P2RFZ-08
G2R-□-S
4
400-820-4535 www.fa.omron.com.cn
电话
咨询电话 最新信息

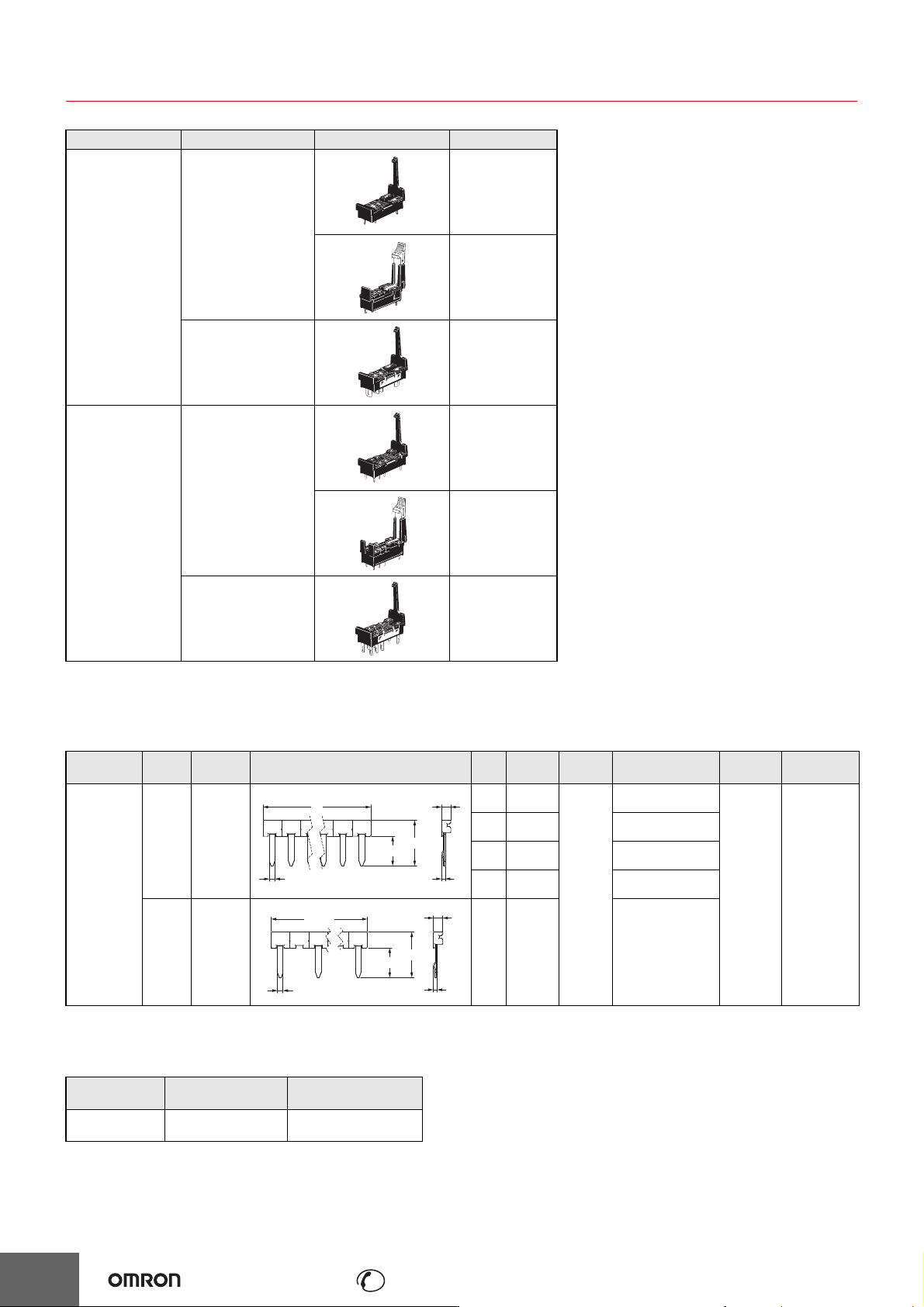

背面连接插座
注. 拆下继电器时，在拉动插座杆的同时，用手指按住杆对侧的继电器外壳部分，边晃动边予以拔下。
●Push-In Plus端子台插座用
短接棒
*1. 型号的□内为包层颜色的符号。□颜色选择：R＝红、S＝蓝、Y＝黄
*2. 订购时，请按最低订货数量的倍数订购。
标签
适用继电器型号 端子形状 形状 型号
G2R-1-S
印刷电路板用端子
P2R-05P
P2R-057P
焊接端子
P2R-05A
G2R-2-S
印刷电路板用端子
P2R-08P
P2R-087P
焊接端子
P2R-08A
适用插座型号 间距 用途 形状/外形尺寸 极数 尺寸（L） 包层颜色 短接棒型号*1
最大通电
电流
最低订货数量
（个）*2
P2RF-05-PU
P2RF-08-PU
7.75
mm
接点端子
（公共）
的跨接
2 15.1
红（R）
蓝（S）
黄（Y）
PYDN-7.75-020□
20A 10
3 22.85
PYDN-7.75-030□
4 30.6
PYDN-7.75-040□
20 154.6
PYDN-7.75-200□
15.5
mm
线圈端子
的跨接
8 115.85
PYDN-15.5-080□
适用机型 型号
最低订货数量（板）
（每板的数量）
P2RF-□□-PU
XW5Z-P4.0LB1
5
（1板/60张）
3.90
L
1.572.25
12
18.5
3.90
1.57
2.25
12
18.5
115.85
