G2R- □ -S 6 400-820-4535 www .fa.omron.com.cn 电话 咨询电话 最新信息 ● 端子盖 注 1. 选择时，请与插座 P2RFZ-05 、 P2RFZ-08 组合使用。 2. 如果短接棒（选装件）安装在上段（参见下图），由于与 端子盖发生干扰，不能使用。 * 订购时，请按最 低订货数量 10 套的倍数订购。 端子盖安装时的外形尺寸 （单位： mm ） 标签 注 . 此标签不可用于 P2RFZ- □…

100%1 / 20
G2R-□-S
5
400-820-4535 www.fa.omron.com.cn
咨询电话 最新信息
电话

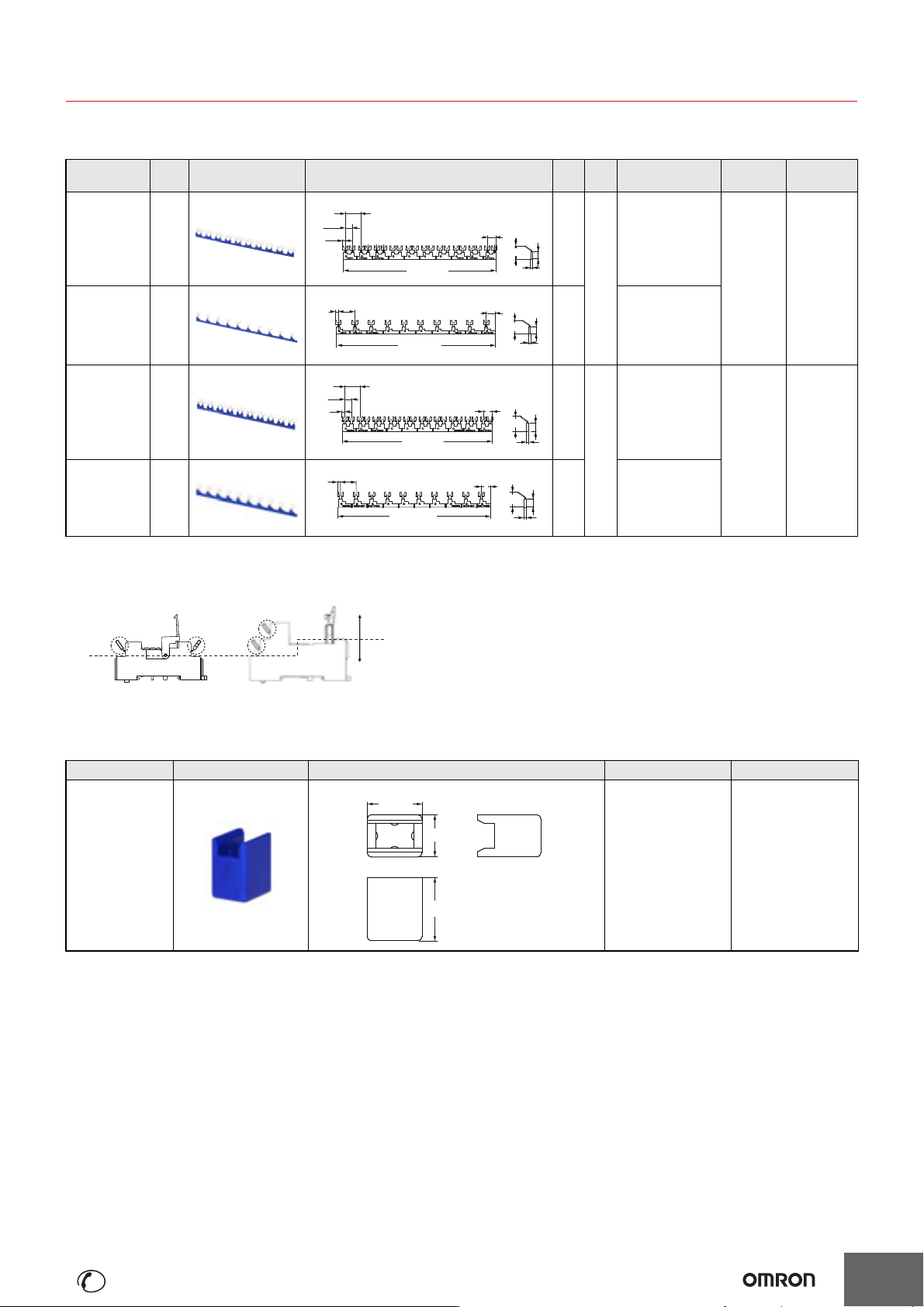

●螺钉端子插座用
短接棒
注1. 请在确认适用插座型号、形状和外形尺寸后进行选择。
2. 请在同一插座内或不同插座间进行交叉配线。
3. 请在下段使用短接棒。
如果在上段使用短接棒，请向上（参见下图）进行配线。
由于与插座发生干扰，短接棒可能未正确配线，导致接触不良。
* 一套（订购数量）包含10根短接棒和20个绝缘盖帽。
P2DN短接棒用绝缘盖帽
注. 使用剪断的短接棒时盖帽作为绝缘使用。
* 一套（订购数量）包含100个绝缘盖帽。
适用插座
型号
间距 形状 外形尺寸 极数
包层
颜色
短接棒型号
最大通电
电流
最低订货
数量（套）
P2RFZ-08
接点COM端子
短路用
8.5
mm
20
蓝
（S）
P2DN-8.5-100S
20A
1*
（短接棒10
根绝缘盖帽
20个/套）
P2RFZ-05、
P2RFZ-08用
19.4
mm
10 P2DN-19.4-100S
P2RFZ-08-E
接点COM端子
短路用
6.8
mm
20
蓝
（S）
P2DN-6.8-100S
20A
1*
（短接棒10
根绝缘盖帽
20个/套）
P2RFZ-05-E、
P2RFZ-08-E用
15.7
mm
10 P2DN-15.7-100S
短接棒型号 形状 外形尺寸（mm） 型号 最低订货数量（套）
P2DN-8.5-100S
P2DN-19.4-100S
P2DN-6.8-100S
P2DN-15.7-100S
P2DN-CP100
1*
（100个/套）
3.4
8.5
±0.1
19.4
±0.1
2.5以下
16.2以下
10.7
8.7以下
187.7以下
2.9
2.5以下
9
6.8
±0.1
15.7
±0.1
8.7以下
152.7以下
15.4以下
15.7
±0.1
2.9
9
2.5以下
8.7以下
15.4以下
152.7以下
P2RFZ系列
P2RFZ-E系列
上段
下段
5.2以下
4以下
6以下
G2R-□-S
6
400-820-4535 www.fa.omron.com.cn
电话
咨询电话 最新信息

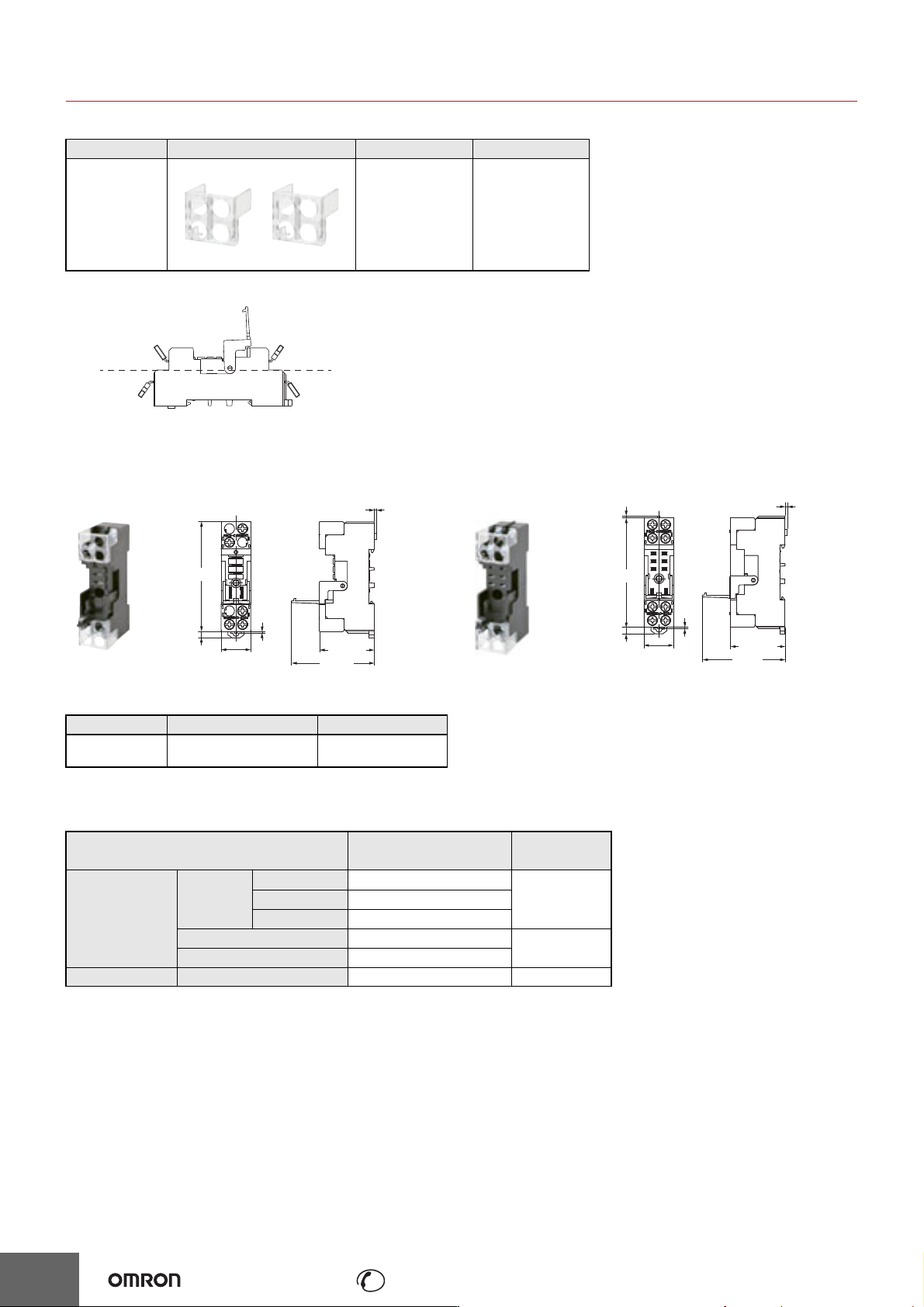

●端子盖
注1. 选择时，请与插座P2RFZ-05、P2RFZ-08组合使用。
2. 如果短接棒（选装件）安装在上段（参见下图），由于与端子盖发生干扰，不能使用。
* 订购时，请按最低订货数量10套的倍数订购。
端子盖安装时的外形尺寸 （单位：mm）
标签
注. 此标签不可用于P2RFZ-□-E以外的插座。
●选装件（安装用零部件）
*1. DIN导轨安装时，请使用端板（PFP-M）。
*2. 并列安装多个背面连接插座（焊接端子P2R-□A）时使用。
适用插座型号 形状 型号 最低订货数量（个）
P2RFZ-05
P2RFZ-08
P2CZ-C 10 *
适用机型 型号 最低订货数量（个）
P2RFZ-□-E
XW5Z-P2.5LB1
5
（1板/72张）
项目
型号
最低订货数量
（个）
适用插座 产品名
正面连接插座
支承导轨
浅型/全长1m
PFP-100N
─
浅型/全长0.5m
PFP-50N
深型/全长1m
PFP-100N2
端板*1
PFP-M
10
隔片
PFP-S
背面连接插座 安装支架*2
P2R-P
1　
上段
下段
P2RFZ系列
P2RFZ-05
19.5以下
4.2
1
54以下
35.5以下
71.5以下
1.5
P2RFZ-08
19.5以下
4.2
1
1
1.5
71.5以下
35.5以下
54以下
G2R-□-S
7
400-820-4535 www.fa.omron.com.cn
咨询电话 最新信息
电话
额定规格/性能
额定规格
●操作线圈
注1. 额定电流、线圈电阻值指的是线圈温度为+23ºC时的值，公差为AC额定电流+15%、-20%、DC线圈电阻±10%。
2. AC线圈电阻、电感的值为参考值。
3. 动作特性指的是线圈温度为+23ºC时的值。
4. 最大容许电压指的是继电器线圈能承受的电压最大值。
5. 附带动作表示灯的额定电流 ，在AC规格时约增加1mA、在DC规格时约增加4mA。
●开关部（接点部）
*此值为开关频率120次/min时的值。
性能
注: 上述值为初始值。
*1. 测量条件：DC5V 1A电压下降法。
*2. 测量条件：外加额定操作电压时，不包括接点跳动。
*3. 为二极管内置型的值。
*4. 测量条件：用DC500V绝缘电阻计测量与耐电压项目中相同的部位。
*5. 为继电器单体的性能。安装插座使用时，请核实插座的性能。（请参见“共用插座/DIN导轨相关产品”。）
项目 额定电流（mA）
线圈电阻
（
Ω）
线圈电感（
H
）
动作电压
（V）
复位电压
（V）
最大容许
电压 (V)
功耗
（VA、W）
额定电压（V） 50Hz　 60Hz　 铁片开路时 铁片动作时
AC　
12　
93 75 65 0.19 0.39
80%以下 30%以上
110%
约0.9(60Hz)
24　
43.5 37.4 253 0.81 1.55
100/（110）
11
9/（10.6）
4,655 13.34 26.84
200/（220）
5.5
4.5/（5.3）
20,200 51.3 102.0
DC　
5　
106 47 0.2 0.39
70%以下 15%以上
110%
约0.53
6　
87 69 0.25 0.48
12　
43.2 278 0.98 2.35
24　
21.6 1,113 3.60 8.25
48　
11.4 4,220 15.2 29.82
100　
5.2 19,096 67.2 93.2
极数 1极 2极
项目
负载 电阻负载
电感负载
（cos
φ＝0.4、L/R＝7ms）
电阻负载
电感负载
（cos
φ＝0.4、L/R＝7ms）
接点构成 c接点
接触构造 单接点
接点材质 Ag合金　
额定负载 AC250V 10A、DC30V 10A AC250V 7.5A　DC30V 5A AC250V 5A　DC30V 5A AC250V 2A　DC30V 3A
额定通电电流 10A　 5A　
接点电压的最大值 AC440V、DC125V AC380V、DC125V
接点电流的最大值 10A　 5A　
开关容量的最大值（参考值） AC2,500VA、DC300W AC1,875VA、DC150W AC1,250VA、DC150W AC500VA、DC90W
故障率P水准（参考值）* DC5V 100mA　 DC5V 10mA　
项目 极数 1极 2极
接触电阻 *1 30mΩ以下（G2R-1-SNI、-SNDI为100mΩ以下） 50mΩ以下（G2R-2-SNI、-SNDI为100mΩ以下）
动作时间 *2 15ms以下
复位时间 *2
AC：10ms以下
DC：5ms以下（20ms以下 *3）
AC：15ms以下
DC：10ms以下（20ms以下 *3）
最大开关频率
机械 18,000次/h
额定负载 1,800次/h
绝缘电阻 *4 1,000MΩ以上
耐电压 *5
线圈和接点之间　AC5,000V 50/60Hz 1min
同极接点之间　　AC1,000V 50/60Hz 1min
线圈和接点之间　AC5,000V 50/60Hz 1min
异极接点之间　　AC3,000V 50/60Hz 1min
同极接点之间　　AC1,000V 50/60Hz 1min
振动
耐久 10～55～10Hz 单振幅0.75mm（双振幅1.5mm）
误动作 10～55～10Hz 单振幅0.75mm（双振幅1.5mm）
冲击
耐久 1,000m/s
2
　
误动作 励磁：200m/s
2
、无励磁：100m/s
2
耐久性
机械 AC1,000万次以上、DC2,000万次以上（开关频率18,000次/h）
电气 10万次以上（额定负载 开关频率1,800次/h）
使用环境温度 -40～+70ºC（无结冰、无结露）
使用环境湿度 5～85%RH
质量 约20g
