- 2 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-93000 FRAME_ASSY_1E B フレーム組１ ＥＢ 1 2 400-93006 FRONT_BRKT フロントブラケット (1) 3 400-93001 SIDE_ FRAME_L_AS SY サイドフレーム Ｌ 組 (1) 4 400-930 02 SIDE_FRAM E_L サイドフレーム Ｌ (1…
- 1 -

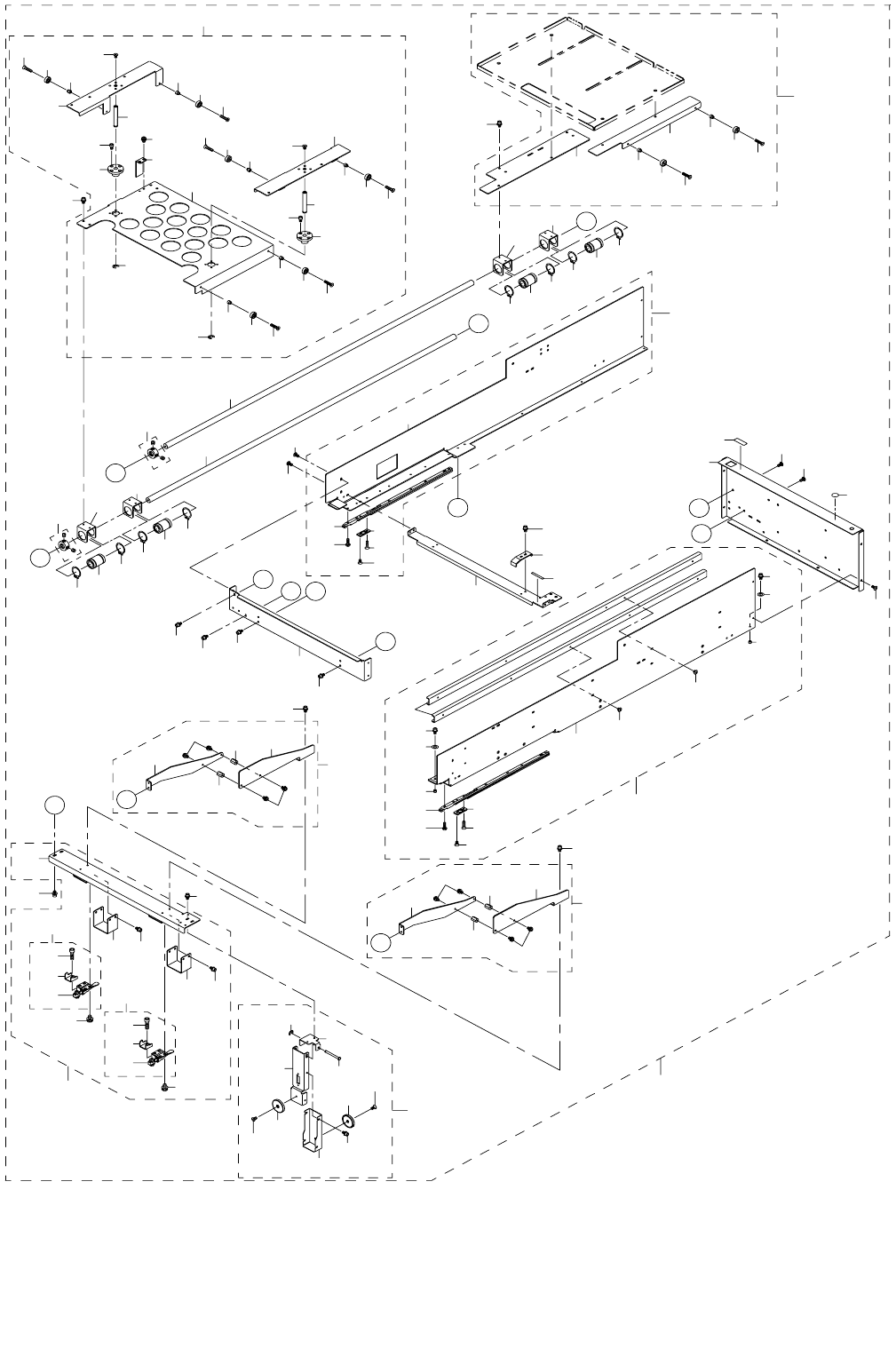

1. FRAME COMPONENTS
フレーム関係
61
63
66
64
65
63
64
65
74
71
72
72
77
69
F
71
72
72
E
C
79
78
24
24
2
4
27
28
34
31
32
32
34
33
34
33
34
32
34
33
34
32
34
33
34
28
D
C
A
B
A
D
B
29
29
30
30
31
11
14
25
12
13
15
16
6
5
7
8
9
17
18
19
20
21
22
10
38
39
41
40
37
39
40
38
36
46
47
48
52
54
54
55
46
47
48
56
57
56
57
56
57
43
58
58
58
44
44
45
45
49
50
53
53
59
51
58
57
56
60
67
67
68
62
68
F
76
E
76
74
77
75
73
70
70
93
91
94
42
3
23
35
83
85
86
82
84
88
87
88
89
89
81
G
G
90
73
75
55
66
62
26
92
1
80
- 2 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93000 FRAME_ASSY_1EB
フレーム組１ ＥＢ
1
2 400-93006 FRONT_BRKT
フロントブラケット
(1)
3 400-93001 SIDE_FRAME_L_ASSY
サイドフレーム Ｌ 組
(1)
4 400-93002 SIDE_FRAME_L
サイドフレーム Ｌ
(1)
5 400-93003 GUIDE_RAIL_B
ガイドレール Ｂ
(1)
6 SM-3031052-TN SCREW M3 L=10
丸ねじ Ｍ ３ Ｌ ＝１０
(7)
7 400-78576 RAIL_CAP
レールキャップ
(1)
8 ST-1030651-SN TAPPING SCREW D=3 L=6
タッピンねじ Ｄ ＝３ Ｌ ＝６
(1)
9 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
10 400-93004 SIDE_FRAME_R_ASSY
サイドフレーム Ｒ 組
(1)
11 400-93005 SIDE_FRAME_R
サイドフレーム Ｒ
(1)
12 400-93003 GUIDE_RAIL_B
ガイドレール Ｂ
(1)
13 SM-3031052-TN SCREW M3 L=10
丸ねじ Ｍ ３ Ｌ ＝１０
(7)
14 400-78576 RAIL_CAP
レールキャップ
(1)
15 ST-1030651-SN TAPPING SCREW D=3 L=6
タッピンねじ Ｄ ＝３ Ｌ ＝６
(1)
16 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
17 400-85733 FRONT_GUIDE_PIN
フロントガイドピン
(1)
18 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
19 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
20 400-85734 REAR_GUIDE_PIN
リアガイドピン
(1)
21 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
22 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
23 E1113-723-000 GUIDE BR
ガイド ＢＲ
(2)
24 SM-0030301-SN SCREW
トラスねじ Ｍ ３ Ｌ ＝３
(10)
25 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
26 400-93007 REAR COVER
リアカバー
(1)
27 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
28 E1105-723-000 Y SHAFT
Ｙ シャフト
(2)
29 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
30 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
31 CS-1201010-SH THRUST COLLAR ASM. D=12 W=10
スラスト受 Ｄ ＝１２ Ｗ ＝１０組
(2)
32 E1106-723-000 BUSHING HOUSING
ブッシュハウジング
(4)
33 SB-7120001-00 SLIDE BEARING
スライド軸受
(4)
34 RC-0220001-KP C-TYPE SNAP RING
Ｃ 形止め輪
(8)
35 400-93008 FIXED_ASSY
固定組
(1)
36 400-93009 FIXED_PLATE
固定プレート
(1)
37 400-93010 FIXED_ROLLER_PLATE
固定ローラプレート
(1)
38 E1153-723-000 ROLLER STUD
ローラスタッド
(2)
39 SB-1050003-00 BALL BEARING
ボールベアリング
(2)
40 SM-1031401-SC SCREW M3X0.5 L=14
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(2)
41 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
42 400-93011 UP_DOWN_ASSY
アップダウン組
(1)
43 400-93012 HOUSING_PLATE
ハウジングプレート
(1)
44 400-93013 BEARING
ベアリング
(2)
45 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
(8)
46 E1153-723-000 ROLLER STUD
ローラスタッド
(2)
47 SB-1050003-00 BALL BEARING
ボ−ルベアリング
(2)
48 SM-1031401-SC SCREW M3X0.5 L=14
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(2)
49 E1172-723-000 ORG DOG
ＯＲＧ ドグ
(1)
50 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
51 400-93014 UP_DOWN_ROLLER_PLATE_L
昇降ローラプレート Ｌ
(1)
52 400-93015 UP_DOWN_ROLLER_PLATE_R
昇降ローラプレート Ｒ
(1)
53 400-93016 Z_SHAFT
Ｚ シャフト
(2)
54 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(2)
55 RE-0600000-K0 E-RING 6
Ｅ 形止め輪 ６
(2)
56 E1153-723-000 ROLLER STUD
ローラスタッド
(4)
57 SB-1050003-00 BALL BEARING
ボールベアリング
(4)
58 SM-1031401-SC SCREW M3X0.5 L=14
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
59 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
60 400-93017 BOTTOM_BEAM_ASSY
ボトムビーム組
(1)
61 400-93018 BOTTOM_BEAM
ボトムビーム
(1)
62 400-93019 ST_CLAMP_ASSY
スタッカクランプ組
(2)
63 E1214-726-000 STACKER CLAMP
スタッカクランプ
(1)
64 E1109-723-000 ROCK HOLDER
ロックホルダー
(1)
65 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(1)
66 SL-4040881-SC SCREW M4 L=8
座金付き なべ小ねじ Ｍ ４ Ｌ ＝８
(8)
67 400-93020 CLAMP_LEVER_STOPPER
クランプレバーストッパー
(2)
68 SL-6030692-TN BOLT
座金付き六角穴ボルト
(8)
69 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
70 400-93021 CAM_PLATE_ASSY
カムプレート組
(2)
71 400-93022 CAM_PLATE_F
カムプレート Ｆ
(1)
72 400-52115 PT UNIT HOOK SD
ＰＴ ユニットフック ＳＤ
(2)
73 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
74 400-93023 CAM_PLATE_R
カムプレート Ｒ
(1)
75 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
76 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
77 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
78 E2106-716-000 POWER SUPPLY SEAL
電源シール
(1)
79 E4037-717-000 SUPPLY SEAL
ＳＵＰＰＬＹ シール
(1)
80 E1602-723-000 MARKER
取付けマーカ
(1)
81 400-93026 CONNECTOR_BRKT_ASSY
コネクタブラケット組
(1)
82 400-93027 CONNECTOR_BRKT_BASE
コネクタブラケットベース
(1)
83 400-93028 CONNECTOR_BRKT
コネクタブラケット
(1)
84 E7120-706-000-A BEARING SHAFT
ベアリングシャフト
(1)
85 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(1)
86 400-93029 CONNECTOR_BRKT_COVER
コネクタブラケットカバー
(1)
87 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
88 400-93030 CONNECTOR_MAGNET
コネクタマグネット
(2)
89 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
90 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
91 400-93024 PLUNGER_BRKT
プランジャーブラケット
(1)
92 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
93 400-93025 PLUNGER_PLATE
プランジャープレート
(2)
94 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
- 3 -
2. COVER COMPONENTS
カバー関係
2
3
5
6
7
8
4
8
9
9
10
11
12
13
14
15
15
16
20
19
21
22
25
26
27
28
29
30
24
34
35
38
18
40
B
37
23
32
33
6
5
A
C
1
B
C
31
39
A
36
18
17
