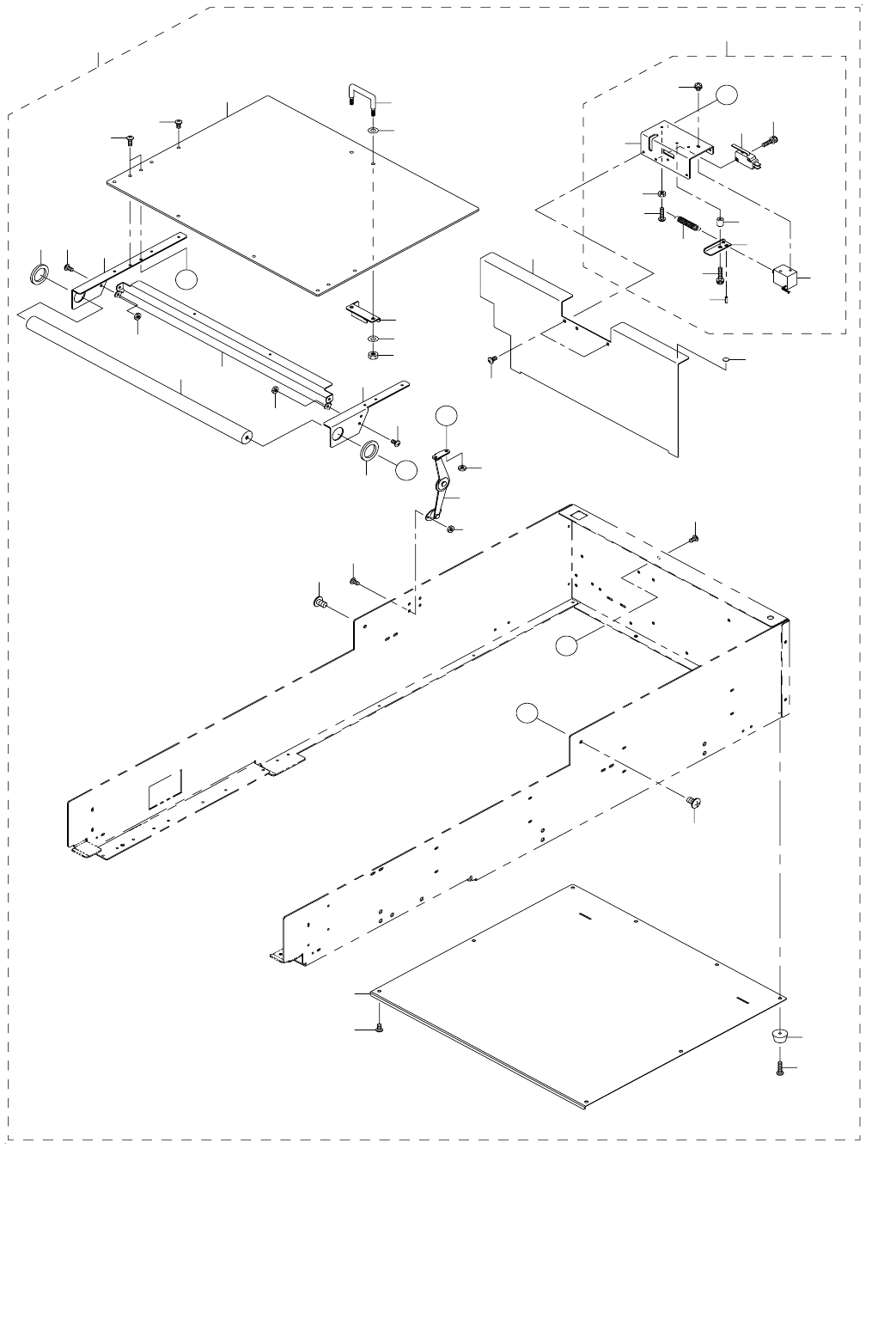

- 3 - 2. COVER COMPONENTS カバー関係 2 3 5 6 7 8 4 8 9 9 10 11 12 13 14 15 15 16 20 19 21 22 25 26 27 28 29 30 24 34 35 38 18 40 B 37 23 32 33 6 5 A C 1 B C 31 39 A 36 18 17
- 2 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93000 FRAME_ASSY_1EB
フレーム組１ ＥＢ
1
2 400-93006 FRONT_BRKT
フロントブラケット
(1)
3 400-93001 SIDE_FRAME_L_ASSY
サイドフレーム Ｌ 組
(1)
4 400-93002 SIDE_FRAME_L
サイドフレーム Ｌ
(1)
5 400-93003 GUIDE_RAIL_B
ガイドレール Ｂ
(1)
6 SM-3031052-TN SCREW M3 L=10
丸ねじ Ｍ ３ Ｌ ＝１０
(7)
7 400-78576 RAIL_CAP
レールキャップ
(1)
8 ST-1030651-SN TAPPING SCREW D=3 L=6
タッピンねじ Ｄ ＝３ Ｌ ＝６
(1)
9 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
10 400-93004 SIDE_FRAME_R_ASSY
サイドフレーム Ｒ 組
(1)
11 400-93005 SIDE_FRAME_R
サイドフレーム Ｒ
(1)
12 400-93003 GUIDE_RAIL_B
ガイドレール Ｂ
(1)
13 SM-3031052-TN SCREW M3 L=10
丸ねじ Ｍ ３ Ｌ ＝１０
(7)
14 400-78576 RAIL_CAP
レールキャップ
(1)
15 ST-1030651-SN TAPPING SCREW D=3 L=6
タッピンねじ Ｄ ＝３ Ｌ ＝６
(1)
16 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
17 400-85733 FRONT_GUIDE_PIN
フロントガイドピン
(1)
18 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
19 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
20 400-85734 REAR_GUIDE_PIN
リアガイドピン
(1)
21 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
22 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
23 E1113-723-000 GUIDE BR
ガイド ＢＲ
(2)
24 SM-0030301-SN SCREW
トラスねじ Ｍ ３ Ｌ ＝３
(10)
25 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
26 400-93007 REAR COVER
リアカバー
(1)
27 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
28 E1105-723-000 Y SHAFT
Ｙ シャフト
(2)
29 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
30 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
31 CS-1201010-SH THRUST COLLAR ASM. D=12 W=10
スラスト受 Ｄ ＝１２ Ｗ ＝１０組
(2)
32 E1106-723-000 BUSHING HOUSING
ブッシュハウジング
(4)
33 SB-7120001-00 SLIDE BEARING
スライド軸受
(4)
34 RC-0220001-KP C-TYPE SNAP RING
Ｃ 形止め輪
(8)
35 400-93008 FIXED_ASSY
固定組
(1)
36 400-93009 FIXED_PLATE
固定プレート
(1)
37 400-93010 FIXED_ROLLER_PLATE
固定ローラプレート
(1)
38 E1153-723-000 ROLLER STUD
ローラスタッド
(2)
39 SB-1050003-00 BALL BEARING
ボールベアリング
(2)
40 SM-1031401-SC SCREW M3X0.5 L=14
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(2)
41 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
42 400-93011 UP_DOWN_ASSY
アップダウン組
(1)
43 400-93012 HOUSING_PLATE
ハウジングプレート
(1)
44 400-93013 BEARING
ベアリング
(2)
45 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
(8)
46 E1153-723-000 ROLLER STUD
ローラスタッド
(2)
47 SB-1050003-00 BALL BEARING
ボ−ルベアリング
(2)
48 SM-1031401-SC SCREW M3X0.5 L=14
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(2)
49 E1172-723-000 ORG DOG
ＯＲＧ ドグ
(1)
50 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
51 400-93014 UP_DOWN_ROLLER_PLATE_L
昇降ローラプレート Ｌ
(1)
52 400-93015 UP_DOWN_ROLLER_PLATE_R
昇降ローラプレート Ｒ
(1)
53 400-93016 Z_SHAFT
Ｚ シャフト
(2)
54 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(2)
55 RE-0600000-K0 E-RING 6
Ｅ 形止め輪 ６
(2)
56 E1153-723-000 ROLLER STUD
ローラスタッド
(4)
57 SB-1050003-00 BALL BEARING
ボールベアリング
(4)
58 SM-1031401-SC SCREW M3X0.5 L=14
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
59 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
60 400-93017 BOTTOM_BEAM_ASSY
ボトムビーム組
(1)
61 400-93018 BOTTOM_BEAM
ボトムビーム
(1)
62 400-93019 ST_CLAMP_ASSY
スタッカクランプ組
(2)
63 E1214-726-000 STACKER CLAMP
スタッカクランプ
(1)
64 E1109-723-000 ROCK HOLDER
ロックホルダー
(1)
65 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(1)
66 SL-4040881-SC SCREW M4 L=8
座金付き なべ小ねじ Ｍ ４ Ｌ ＝８
(8)
67 400-93020 CLAMP_LEVER_STOPPER
クランプレバーストッパー
(2)
68 SL-6030692-TN BOLT
座金付き六角穴ボルト
(8)
69 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
70 400-93021 CAM_PLATE_ASSY
カムプレート組
(2)
71 400-93022 CAM_PLATE_F
カムプレート Ｆ
(1)
72 400-52115 PT UNIT HOOK SD
ＰＴ ユニットフック ＳＤ
(2)
73 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
74 400-93023 CAM_PLATE_R
カムプレート Ｒ
(1)
75 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
76 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
77 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
78 E2106-716-000 POWER SUPPLY SEAL
電源シール
(1)
79 E4037-717-000 SUPPLY SEAL
ＳＵＰＰＬＹ シール
(1)
80 E1602-723-000 MARKER
取付けマーカ
(1)
81 400-93026 CONNECTOR_BRKT_ASSY
コネクタブラケット組
(1)
82 400-93027 CONNECTOR_BRKT_BASE
コネクタブラケットベース
(1)
83 400-93028 CONNECTOR_BRKT
コネクタブラケット
(1)
84 E7120-706-000-A BEARING SHAFT
ベアリングシャフト
(1)
85 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(1)
86 400-93029 CONNECTOR_BRKT_COVER
コネクタブラケットカバー
(1)
87 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
88 400-93030 CONNECTOR_MAGNET
コネクタマグネット
(2)
89 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
90 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
91 400-93024 PLUNGER_BRKT
プランジャーブラケット
(1)
92 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
93 400-93025 PLUNGER_PLATE
プランジャープレート
(2)
94 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
- 3 -
2. COVER COMPONENTS
カバー関係
2
3
5
6
7
8
4
8
9
9
10
11
12
13
14
15
15
16
20
19
21
22
25
26
27
28
29
30
24
34
35
38
18
40
B
37
23
32
33
6
5
A
C
1
B
C
31
39
A
36
18
17
- 4 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93031 COVER_ASSY_1EB
カバー組１ ＥＢ
1
2 E1201-723-000 SAFTY COVER SHAFT
安全カバーシャフト
(1)
3 E1202-723-000 SAFTY COVER HINGE L
安全カバーヒンジ Ｌ
(1)
4 E1203-723-000 SAFTY COVER HINGE R
安全カバーヒンジ Ｒ
(1)
5 WP-2103001-SE PLAIN WASHER
平座金
(2)
6 SM-0050801-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝８
(2)
7 E1204-723-000 JOINT PLATE
ジョイントプレート
(1)
8 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
9 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(4)
10 400-96984 SAFTY_COVER_A
安全カバー Ａ
(1)
11 SM-0030801-SC SCREW M3 X 8
トラスねじ Ｍ ３ Ｌ ＝８
(2)
12 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
13 E1023-760-000 PANEL HANDLE
パネル取っ手
(1)
14 E1206-723-000 COVER HOOK
カバーフック
(1)
15 WP-0430801-SC WASHER 4.3X9X0.8
ヒラザガネ ４．３Ｘ９Ｘ０．８
(4)
16 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
17 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
18 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(4)
19 400-93032 BOTTOM_COVER
ボトムカバー
(1)
20 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(6)
21 E4809-172-000 RUBBER FOOT
ゴム脚
(2)
22 SM-4031201-SC SCREW M3 X 12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(2)
23 400-50417 LOCK BR ASSY
ロック ＢＲ 組
(1)
24 E1251-723-000 INTERLOCK BASE
インターロックベース
(1)
25 E1252-723-000 LATCH STUD
ラッチスタッド
(1)
26 E1253-723-000 LATCH PLATE
ラッチプレート
(1)
27 SL-4031691-SC SCREW M3 L=16
座金付き なべ小ねじ Ｍ ３ Ｌ ＝１６
(1)
28 SM-4031201-SN SCREW M3 X 12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
29 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
30 E1055-717-000 DOOR LOCK SP
ドアロック ＳＰ
(1)
31 400-34285 IT SOLENOID ASM.
ＩＴ ソレノイド組
(1)
32 PS-0200062-KH SPRING PIN 2X6
スプリングピン ２ Ｘ ６
(1)
33 SL-4030591-SC SCREW M3X5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(2)
34 E9004-723-0A0 DOOR SWITCH ASM.
ドアスイッチ組
(1)
35 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(2)
36 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
37 E1209-723-000 PWB COVER
ＰＷＢ カバー
(1)
38 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
39 E2134-172-000 RUBBER STOPPER
クリアバンポン
(3)
40 E1210-723-000 SAFTY COVER STAY L
安全カバーステー Ｌ
(1)
