BM123.pdf - 第24页
本体部(共通部2) MAIN BODY SECT.(COMMON SECT.-2) 2 FN610024123AA_04-2 E5
PART NAME
REMARKS
Q'TY
2
本体部(共通部1)
MAIN BODY SECT.(COMMON SECT.-1)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品 番 個数 備 考
R
1
R
2
1 N610024123AA
MAIN BODY UNIT ﾎﾝﾀｲﾕﾆｯﾄ
MOU/CN5
1151 N610044936AA
CABLE ｹｰﾌﾞﾙ
KEY/CN6
1152 N610044937AA
CABLE ｹｰﾌﾞﾙ
LAN
1153 N610040660AA
CABLE ｹｰﾌﾞﾙ
MON
1154 308620114001
CABLE ｹｰﾌﾞﾙ
CRT/CN28 -2
1171 N610040211AA
CABLE ｹｰﾌﾞﾙ
555052-1
1
N018
KXFP5GPAA00
CONNECTOR ｺﾈｸﾀ
E4
FN610024123AA_04-1

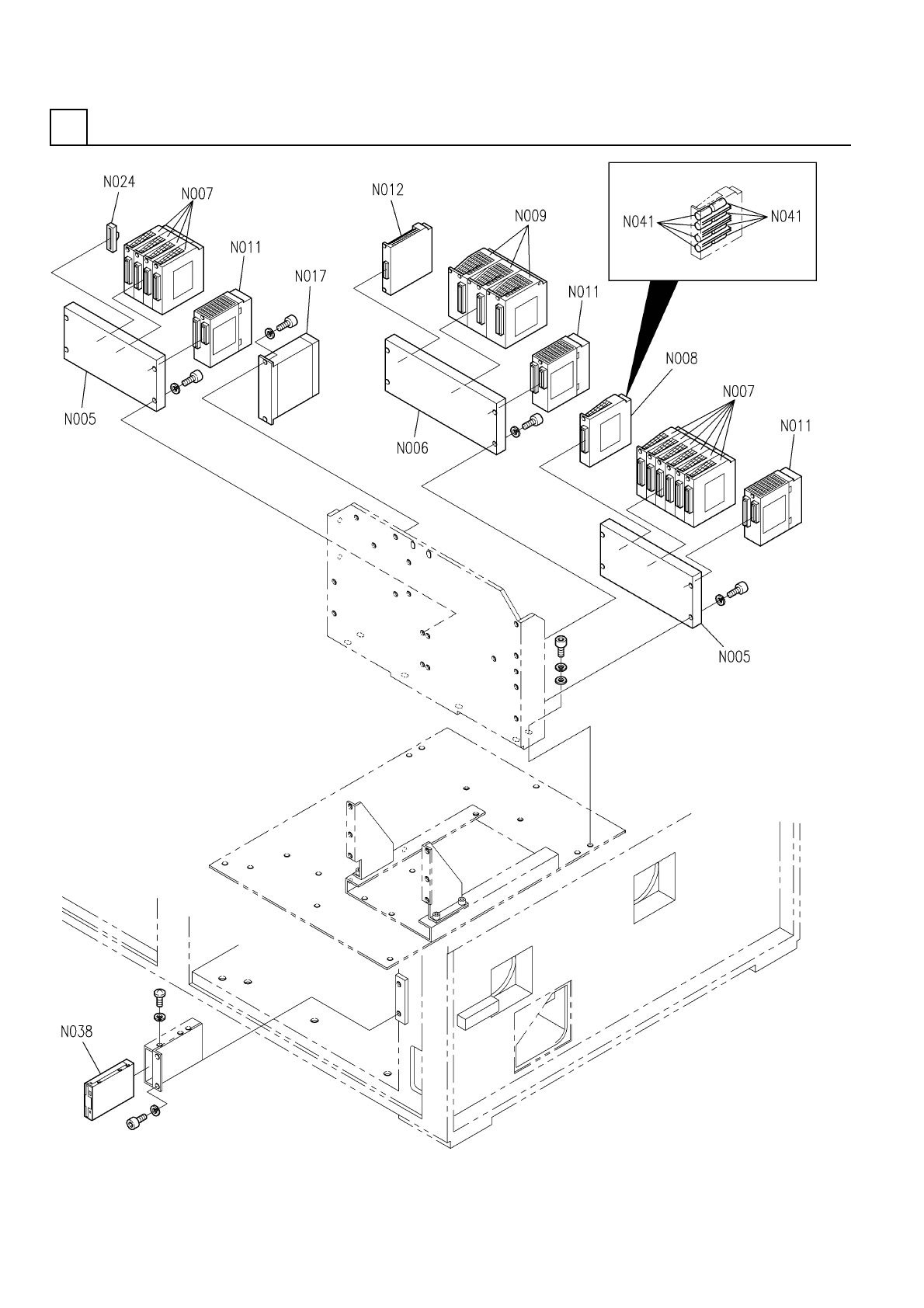

本体部(共通部2)
MAIN BODY SECT.(COMMON SECT.-2)
2
FN610024123AA_04-2
E5
PART NAME
REMARKS
Q'TY
2
本体部(共通部2)
MAIN BODY SECT.(COMMON SECT.-2)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品 番 個数 備 考
R
1
R
2
MR-J2M-BU6-KR
2
N005
N510028269AA
BASE ﾍﾞｰｽ
MR-J2M-BU8-KR
1
N006
N510028270AA
BASE ﾍﾞｰｽ
MR-J2M-10DU-S012 S
10
N007
N606MRJ2-233
MOTOR DRIVER ﾓｰﾀﾄﾞﾗｲﾊﾞ
MR-J2M-BTCASE-A
1
N008
N510028267AA
CASE ｹｰｽ
MR-J2M-70DU-PW012 S
3
N009
N606MRJ2-234
MOTOR DRIVER ﾓｰﾀﾄﾞﾗｲﾊﾞ
MR-J2M-P8B-ET011 S
3
N011
N606MRJ2-232
I/F UNIT I/F ﾕﾆｯﾄ
MR-J2M-D01 S
1
N012
N606MRJ2MD01
I/O UNIT I/O ﾕﾆｯﾄ
MR-RB14 S
1
N017
N606MRRB14
RESISTOR ﾃｲｺｳｷ
C364C196H01
1
N024
N606C364-264
COVER ｶﾊﾞｰ
YD-702D-6238D S
1
N038
N902YD70-242
FLOPPY DISK DRIVE FDD
MR-BAT S
8
N041
KXFP6GDHA00
BATTERY ﾊﾞｯﾃﾘｰ
E6
FN610024123AA_04-2
