NPM-D3 EJM6DC-MB-07O-07
(支撑销用吸嘴安装在贴装头)
(支撑销用吸嘴被取下，置于支撑销
用吸嘴交换器)
2A
2

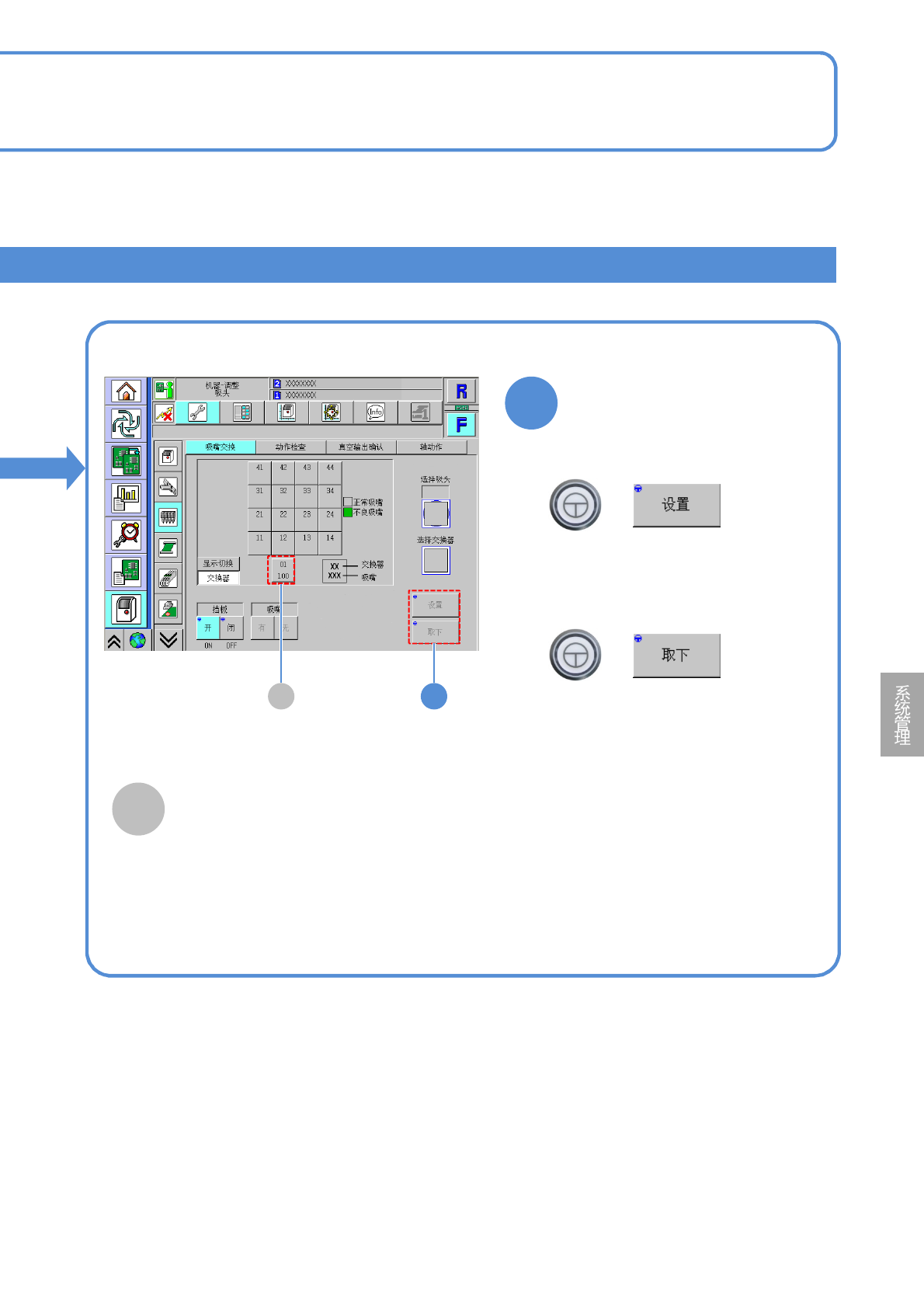

吸嘴的安装/拆卸
+
+
■安装吸嘴时
■卸下吸嘴时
A
支撑销用吸嘴交换器
支撑销自动更换功能规格时会显示。支撑销
用吸嘴的安装、拆卸时，进行选择。
7-2-5-6
NPM-D3 EJM6DC-MB-07O-07

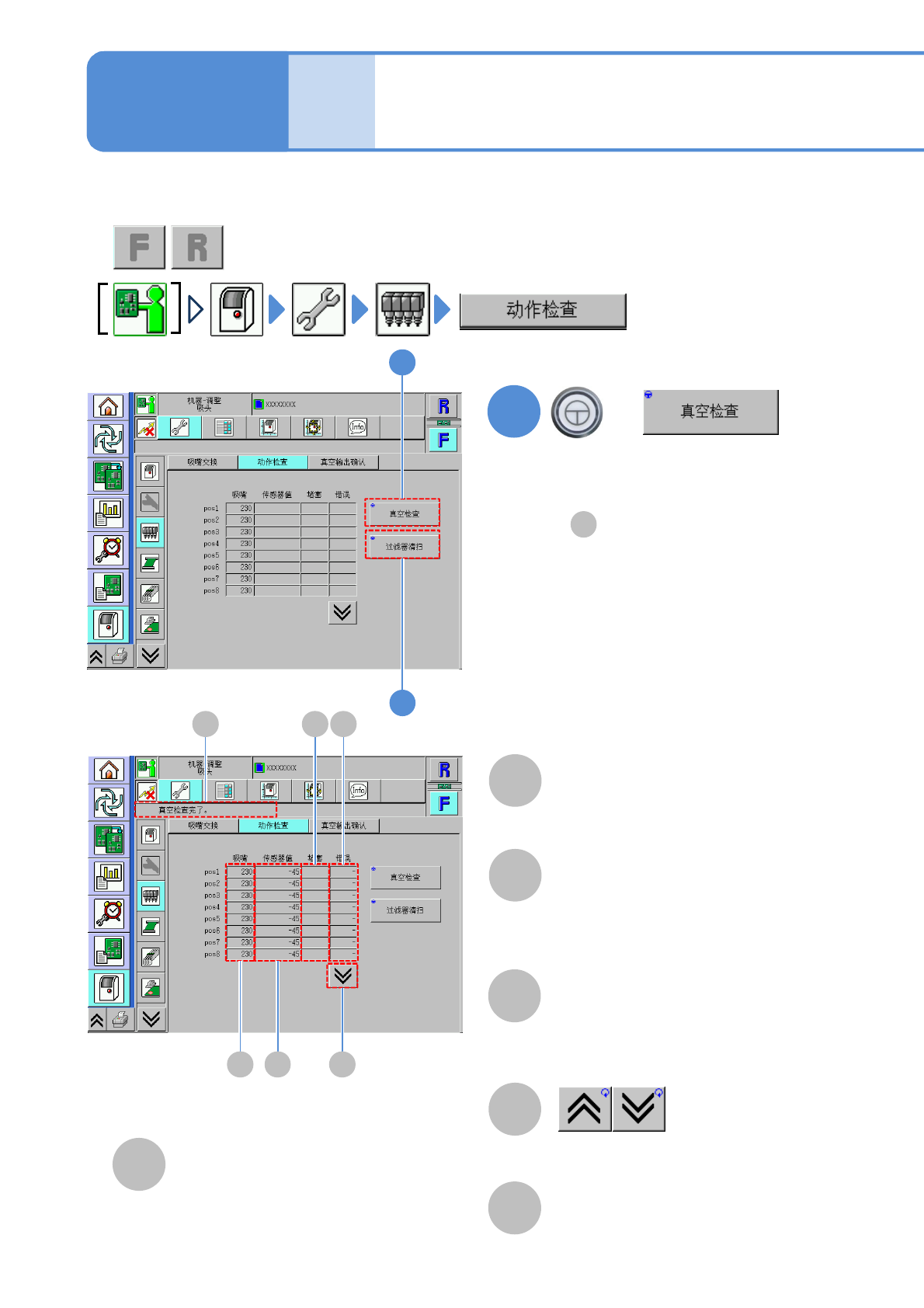

单元调整
贴装头的动作确认
1
(显示各吸嘴的真空确认的结果)
对贴装头或吸嘴的动作是否正常进行整体确认。
● 都需要进行。
+
A B
C D
A
B
C
吸嘴
设置在贴装头的吸嘴编号。
●没有设置时，显示「-」。
传感器值
●测量值有异常时，背景会显示黄色。
堵塞
●过滤器堵塞检测值。「过滤器清扫」动
作的结果、测量值有异常时需要确认。
F
E
■真空确认正常结束时
在 会显示「真空检查完了」。
■真空确认发生异常时
异常吸嘴的测量值背景会显示黄色。
F
2
1
操作篇
7-2-6
显示前后画面。
错误
●吸嘴堵塞检测值。「真空检查」动作的
结果、测量值有异常时需要确认。
D
E
F
提示信息的显示范围
7-2-6-1
NPM-D3 EJM6DC-MB-07O-07

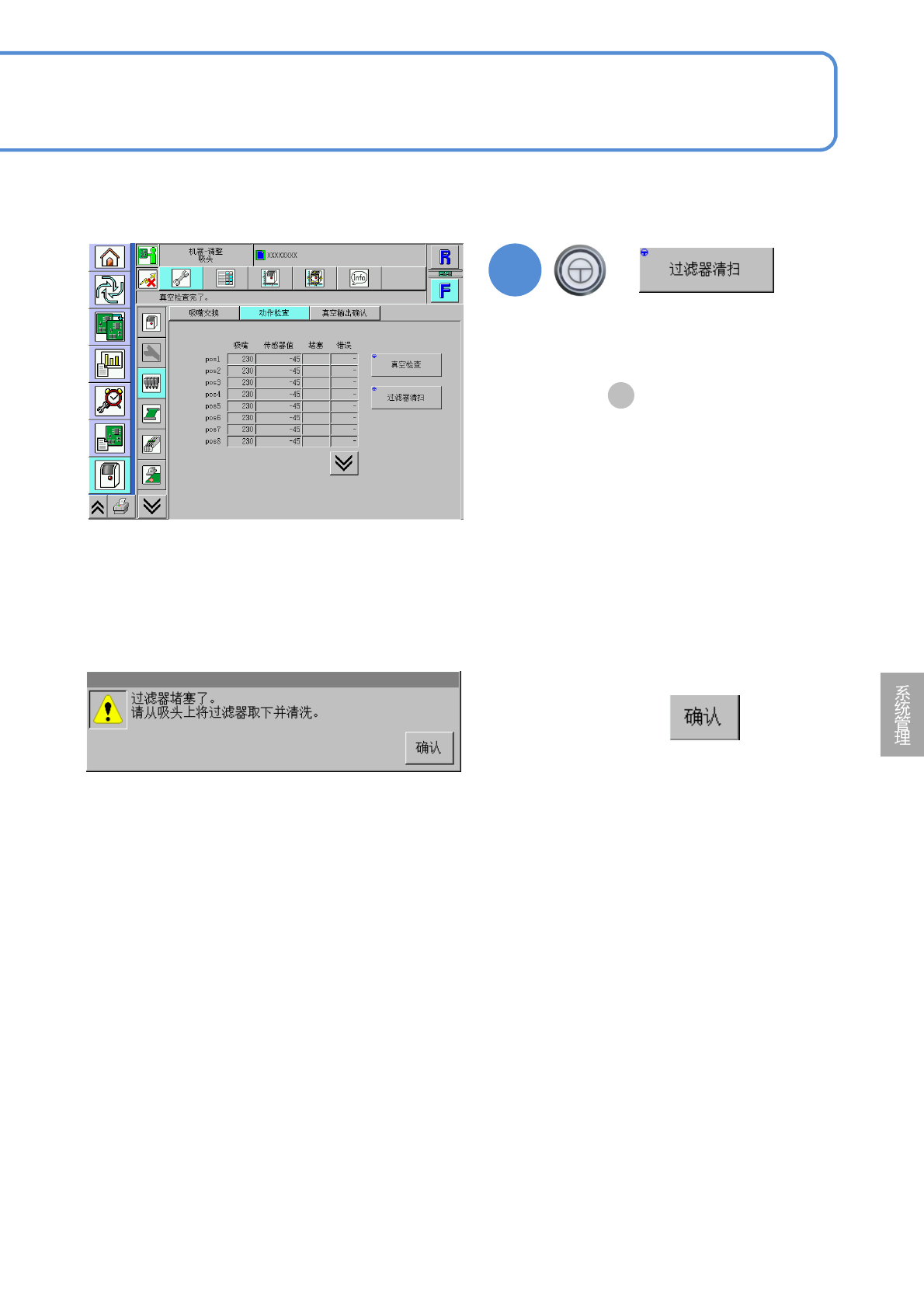

(在取下吸嘴的状态下，测量各贴装头的
气压和真空压)
+
2
■气压和真空压的测量发生异常时
确认提示
(异常吸嘴的测量值背景会显示黄色。)
7-2-6-2
■气压和真空压的测量正常结束时
在 会显示「清扫吹气完毕」。
F
