高速小型模块贴片机 最高等级面积生产性 实现高速搭载100,000CPH 规格 选配 软件 * 选配对应 专用吸嘴 / 备用吸嘴弹匣 / 连接电缆 / 漏电断路器 / 维护照明 一体更换台车 / 电动料带供料器 / 固定（RF）台车 / 卷带拆装台 / 卷带连接治具 供料器调整治具 / 电动台车用线外准备电源 JaNets* 用户定义/设备设定 / 零件DB / 生产程序制作 / 以线为单位优化 / 外部输出功能 生产线监视 / CAD…
高速小型模块贴片机
最高等级面积生产性
实现高速搭载100,000CPH
规格
选配
软件
* 选配对应
专用吸嘴 / 备用吸嘴弹匣 / 连接电缆 / 漏电断路器 / 维护照明
一体更换台车 / 电动料带供料器 / 固定（RF）台车 / 卷带拆装台 / 卷带连接治具
供料器调整治具 / 电动台车用线外准备电源
JaNets*
用户定义/设备设定 / 零件DB / 生产程序制作 / 以线为单位优化 / 外部输出功能
生产线监视 / CAD转换功能 / 生产程序下载 / 集群优化
IFS-NX
防止零件错误安装 / 零件剩余数管理·供料器检索 / 外部准备功能 / 随意供料器安装
病毒对策软件 白名单方式（标准安装）
基板搬送系
其他
零件供给装置关系
支撑快/支持软撑快
Productivity
Connected
Quality
※详细 请参考 【机器规格书】。
Jul- 2021/Rev.00
上海总公司
上海市普陀区中江路 118 弄 22 号
海亮大厦 904-905 室
电话：86-21-62368202( 代表 )
传真：86-21-62368110
邮编：200062
深圳分公司
深圳市南山区南海大道 1052 号
海翔广场 313 室
电话：86-755-26688670
传真：86-755-26880700
邮编：518067
东
京重机国
际贸
易（上海）有限公司
www.jukichina.com
东京都多摩市鹤牧 2-11-1 电话：81-42-357-2293
传真：81-42-357-2285
JUKI SMT ASIA CO.,LTDJUKI INDIA PVT LTD
www.smtjukiindia.com
JUKI AUTOMATION SYSTEMS INC
www.jukiamericas.com
JUKI AUTOMATION SYSTEMS GMBH
www.juki-smt.com
www.juki.co.jp
JUKI公司保留更改产品设计与规格的权利，届时恕不另行通知。
印刷缘故资料内产品可能与实物有细微差别
高速小型模块贴片机 RX-8
基板尺寸 50×50～510mm
*¹ *²
×450mm
部品高度 3mm
部品尺寸 0201
*³
～□5mm
部品贴装速度 (本公司最佳条件) 芯片部品 100,000CPH
部品贴装精度 ±0.04mm (Cpk ≧1)
部品贴装数 最大56种
*⁴
电源 三相 AC200V、220V～430V
*⁵
电力 2.1kVA
使用空气压力 0.5±0.05MPa
空気消費量（标准时) 20L/分ANR (通常运转时)
外形寸法（W×D×H）
*⁶
998mm×1,895mm×1,530mm
重量 约1,810kg（固定台车规格）/ 约1,760kg（交换换台车规格）
*1 基板尺寸的X轴为 50mm ～ 350mm 时， 可识别 BOC、 坏板标记、 2D 代码。
*2 长尺基板模式时 (X 轴到 420mm 可以同时生产两张 )。
*3 详情请咨询
*4 使用 RF08AS 时
*5 220V-430V 规格需要另行选择变压器。
*6 纵深 D 不包括显示器， 高度H在搬运高度为 900mm 时不包括信号灯。
最高等级面积生产性
实现高速搭载100,000CPH
新开发 P20 HEAD
*¹
*²
连接的系统协作
实现高品质生产
100,000CPH
*¹
高速搭载
最高等级面积生产性
*²
Productivity
Connected
Quality
面积生产性
＊1 本公司最佳条件 *2 本公司调查
*本公司调查

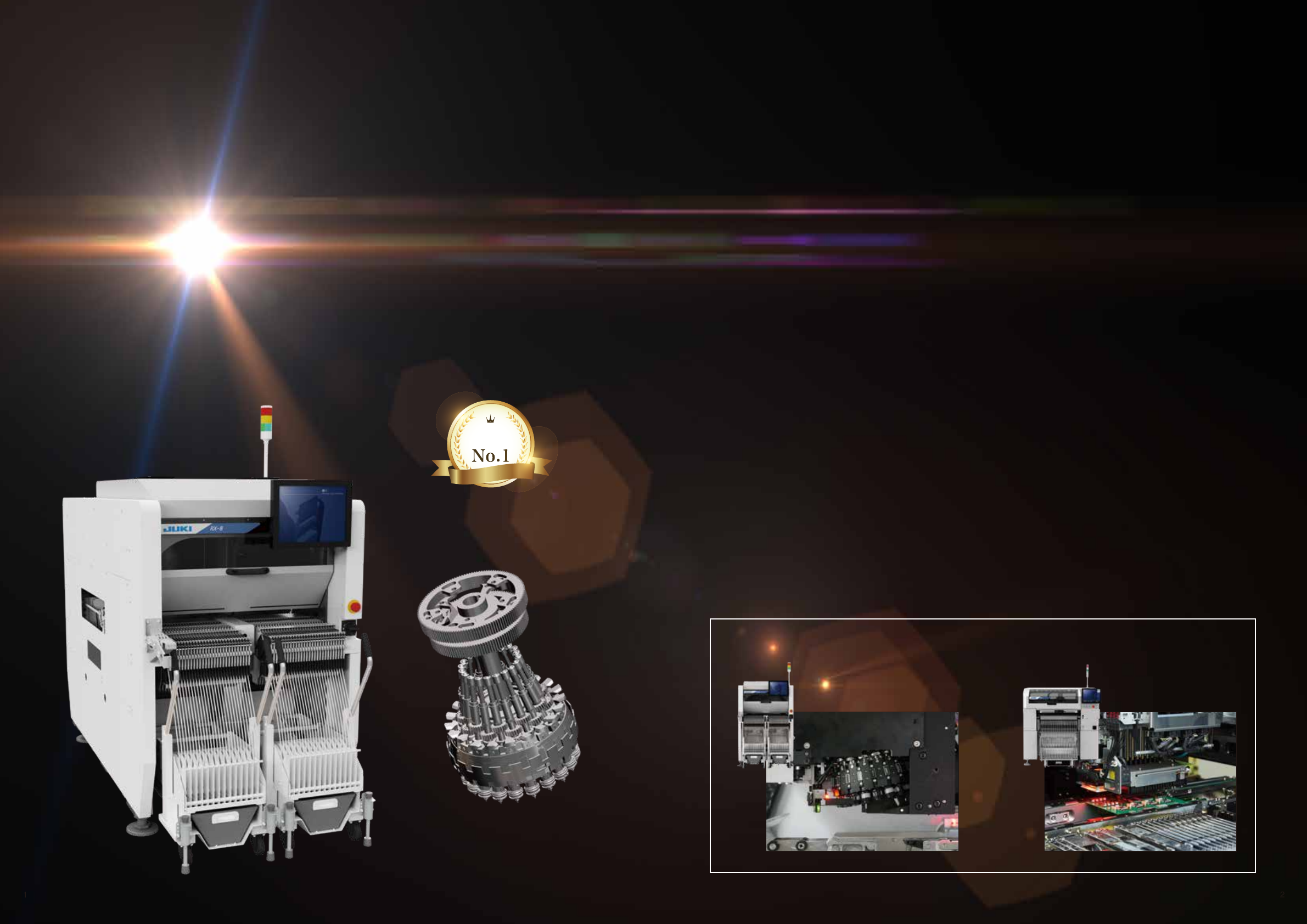

通过与匠Head（RS-1R）的组合，可实现高速且灵活的生产线构建。
+
匠头(RS-1R)Planet Head(RX-8)
＊1 本公司最佳条件 *2 本公司调查

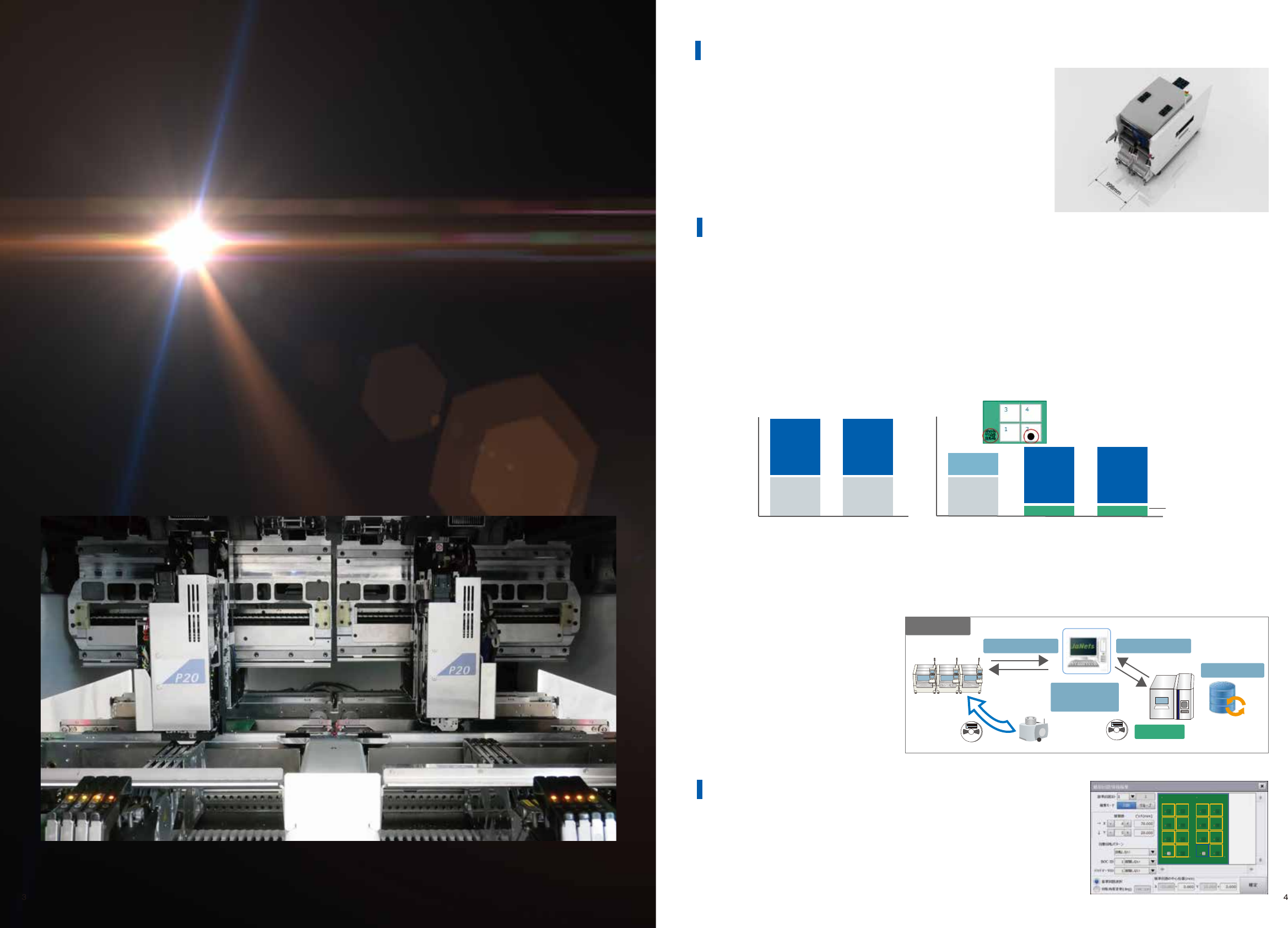

可以将检查机或生产线上游的机器检测到的回路的坏板标记信息传播到 RX-8，减少坏板标记识
别时间，提高生产效率。
不仅能从自动仓库向机器的零部件供给的自动搬运， 还能在零件的剩余数低于规定值的时候自动
发出出库指示等，通过包括零件管理工程在内的各种联合来实现高效的生产。
实装节拍的时间缩短 提高生产性
贴装时间
基板代码认识时间
【之前】 【之后】
第1台 第2台 第1台 第2台
●设备间的协作（坏板标记的传播）
●零件管理工程的协作
贴装时间
连接的系统协作
通过设备间的协作，可以与坏板标记传播功能、零件供给管理工程中的余数管理、生产设备的运转
状况可视化等各种系统合作，实现高效的生产。
即使是初学者也容易使用的简单操作来制作电路数据
因为可以直观地一边观看完成基板的布局一边编辑，初学者也
可以简单地制作电路数据。
* 本公司最佳条件
Productivity
Connected
100,000CPH*高速搭载
宽 998mm 的
小型设计
100,000CPH*¹ 高速搭载，最高等级面积生产性 *²
采用新开发的 P20 HEAD . 虽然是宽 998mm 的小型设计，
但实现了 100,000cph 的高速搭载。实现最高等级面积性
条件下的高效率生产。
节拍
贴装时间
Bad Mark
认识时间
Bad Mark
认识时间
贴装时间
Bad Mark
认识时间
检查时间
RV 系列
元件数量的情报 元件数量的情报
元件用尽警告
自动指示出库
更新剩余数量
数量管理
DB
AGV
自动出库
贴片机
