4022 591 90462 操作手册
05.02 SVS Pro 12
机器上的 SVS Pro 处理
2.1 拼接过程
SVS pro 有两种拼接方式。
■ 机器上的 “供料器上部件偏少”警告。
■ 扫描供料器位置。
注:
根据配置情况，可能必须首先扫描操作员 ID。
2.1.1 机器上的警告：供料器低
扫描仪屏幕上出现以下消息时，必须拼接供料器上的料带。
( 供料器上的黄色 LED 指示灯闪烁。 )
图 18 “供料器低”对话框
■ 按扫描仪上的 “输入”
■ 执行拼接过程
Feeder low
Position xxxxxx
Part yyyy
<last 16 digits>
■ 按扫描仪上的 “输入”
图 19 “拼接”对话框
■ 扫描部件号/供应商代码/批号/卷筒 ID 和数量 (取决于配
置情况 )
图 20 “拼接”对话框
Splicing feeder
Scan partnumber
Splicing feeder
Position xxxxxx
OK
4022 591 90462 操作手册
05.02 SVS Pro 13
机器上的 SVS Pro 处理
2.2 扫描供料器位置
选择拼接位置。使用条形码扫描仪扫描供料器位置。

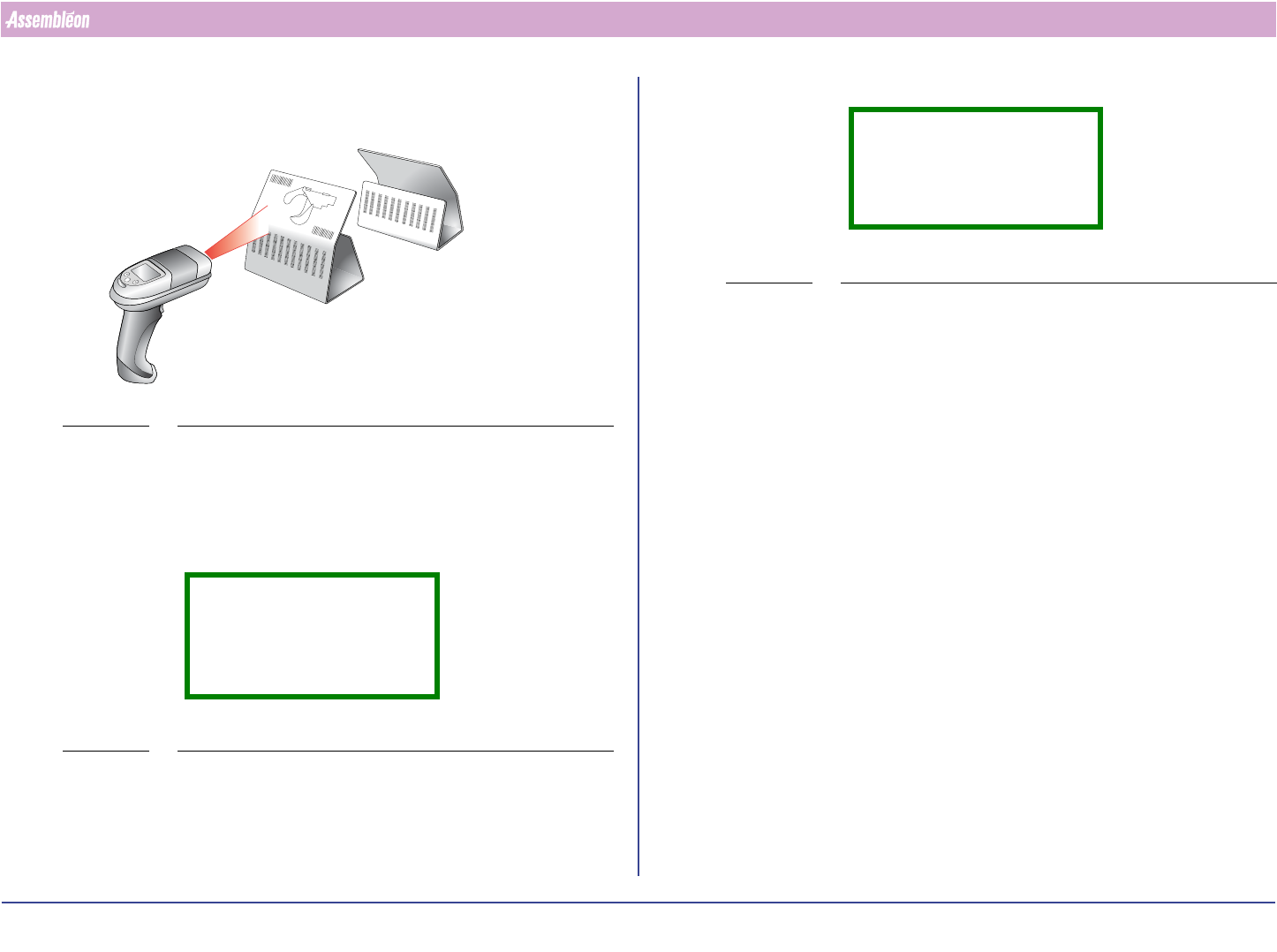

图 21 扫描位置
■ 扫描位置
■ 扫描通道 1 或 2 ( 假设是双股带状供料器 )
■ 执行拼接过程
图 22 “拼接”对话框
■ 扫描部件号/供应商代码/批号/卷筒 ID 和数量。(取决于
配置情况 )
-1-
101
102
103
104
105
106
107
108
1
0
9
110
111
LANE 1
LANE 2
-1-
101
102
103
1
0
4
105
106
107
108
109
110
111
Splicing feeder
Scan partnumber
图 23 “拼接”对话框
2.3 强制供料器重新扫描
根据配置情况， SVS Pro 在一些条件下可能会要求操作员重
新扫描条形码：
■ 供料器已启用
■ 供料器已插入机器中
■ 供料器位于已插入机器中的一个料车上
■ 系统通电时供料器位于机器中。
仅当供料器 / 通道在 PP 中使用并且已通过设置验证时，出
现强制重新扫描。
除了 “供料器是空的”错误外，供料器 / 通道可能没有其
它错误。
除非重新扫描完所需的所有供料器，否则不会开始生产。
Splicing feeder
Position xxxxxx
Programmed OK
4022 591 90462 操作手册
05.02 SVS Pro 14
机器上的 SVS Pro 处理
2.3.1 “强制重新扫描”过程
将出现下面的屏幕：
图 24 强制重新扫描对话框 1
■ 按 “输入”开始强制重新扫描。需要重新扫描的所有供
料器逐个显示出来。按 “下一个”按钮可以在列表中
移动。按 “上一个”按钮可以中止操作。
图 25 强制重新扫描对话框 2
■ 扫描所有必需的条形码。
■ 对于PP中所需的所有供料器/通道重复此过程，直至显示
“设置正确”信息。
注:
如果扫描得到的部件号与期望的部件号不匹配，则清除供料器 /
通道内存。状态将设成 “未编程”
Rescan required
Press ENTER
to rescan
Rescan
Position xxxxxx
Scan part: yyyy
<last 16 digits>
注:
如果在 30 秒内操作员没有任何操作，则清除供料器 / 通道内存
中的部件号。状态将设成 “未编程”
2.4 供料器是空的
图 26 “供料器是空的”对话框
出现该消息时，操作员有两种选择。
选择 1：
■ 按扫描仪上的 “输入”开始拼接操作
■ 将出现以下消息：
图 27 “拼接”对话框
■ 按扫描仪上的 “输入”。
■ 执行拼接过程。
Feeder empty
Position xxxxxx
Part yyyy
<last 16 digits>
Feeder empty
Position xxxxxx
Splice or next?
