AirJet ® 486 CRD MASCHINENKARTE 3 www.dct.cleaning R C D C R D Bezeichnung der Applikation Empfohlene Applikation Empfohlene Temperatur Empfohlene Reinigungszeit Reinigung- skapazität in einer Schicht Re ow Filter, Lötr…

100%1 / 8
AirJet
®
486 CRD 
MASCHINENKARTE
2
www.dct.cleaning
ALLGEMEINE INFORMATION
Die AirJet
®
-Reinigungssysteme stellen eine
einzigartige Luftblasentechnologie dar,
die von DCT entwickelt und hergestellt wird.
Maschinen mit Luftblasentechnologie werden
für die schonende und dennoch hocheffi ziente
Unterhaltsreinigung von Refl ow- und
Wellenlötanlagen wie Lötrahmen, Filter,
Wärmetauscher usw. entwickelt.
Der AirJet
®
„Piano“ kann auch für die Entfernung von
konformen Beschichtungen angeboten werden. Airjet
®
Reinigungssysteme sind in verschiedenen Größen und
mit unterschiedlichen Automatisierungsgraden des
Reinigungsprozesses erhältlich.
Airjet
®
486 CRD inklusive 100 % getrennter Prozesse
der Reinigungs-, Spül- und Trocknungstechnologien.
Alle Prozesse sind automatisiert und fi nden in
3 getrennten Prozesskammern statt, die gleichzeitig
Lagertanks darstellen.
Die Reinigung erfolgt in der ersten Einlasskammer, in der
der Bediener den Korb mit Teilen platziert. Dann platziert
der Bediener den Korb mit den gereinigten Teilen manuell
in die sekundäre Spülkammer. Der Bediener platziert den
Korb dann in die letzte Trockenkammer.
Alle 3 Kammern können parallel verwendet werden,
was die Reinigungskapazität der Maschine erhöht und die
Kreuzkontamination im Vergleich zu Einkammergeräten
reduziert.
Der AirJet® 486 CRD ist für die Wartungsreinigung von
Re owöfen und Wellenlötmaschinen ausgelegt.
Abhängig von Ihren Reinigungsanforderungen berät Sie
der DCT-Projektmanager in Zusammenarbeit mit einem
lokalen Händler über eine geeignete Reinigungs üssigkeit
auf Wasserbasis und die richtige Einstellung des gesamten
Prozesses.
Abhängig von Ihren Reinigungsanforderungen,
der DCT-Projektmanager in Zusammenarbeit
mit einem lokalen Distributor beraten
auf eine geeignete Reinigungsfl üssigkeit auf
Wasserbasis und die korrekte Einrichtung des
gesamten Prozesses.
AirJet
®
486 CRD 
MASCHINENKARTE
3
www.dct.cleaning
R
C
D
C
R
D
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
Re ow Filter, Lötrahmen
30 – 50°C 86 – 122 °F 35 min. 192 **
3 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
REINIGUNG
SPÜLUNG
TROCKNUNG
AirJet
®
486 CRD 
MASCHINENKARTE
4
www.dct.cleaning

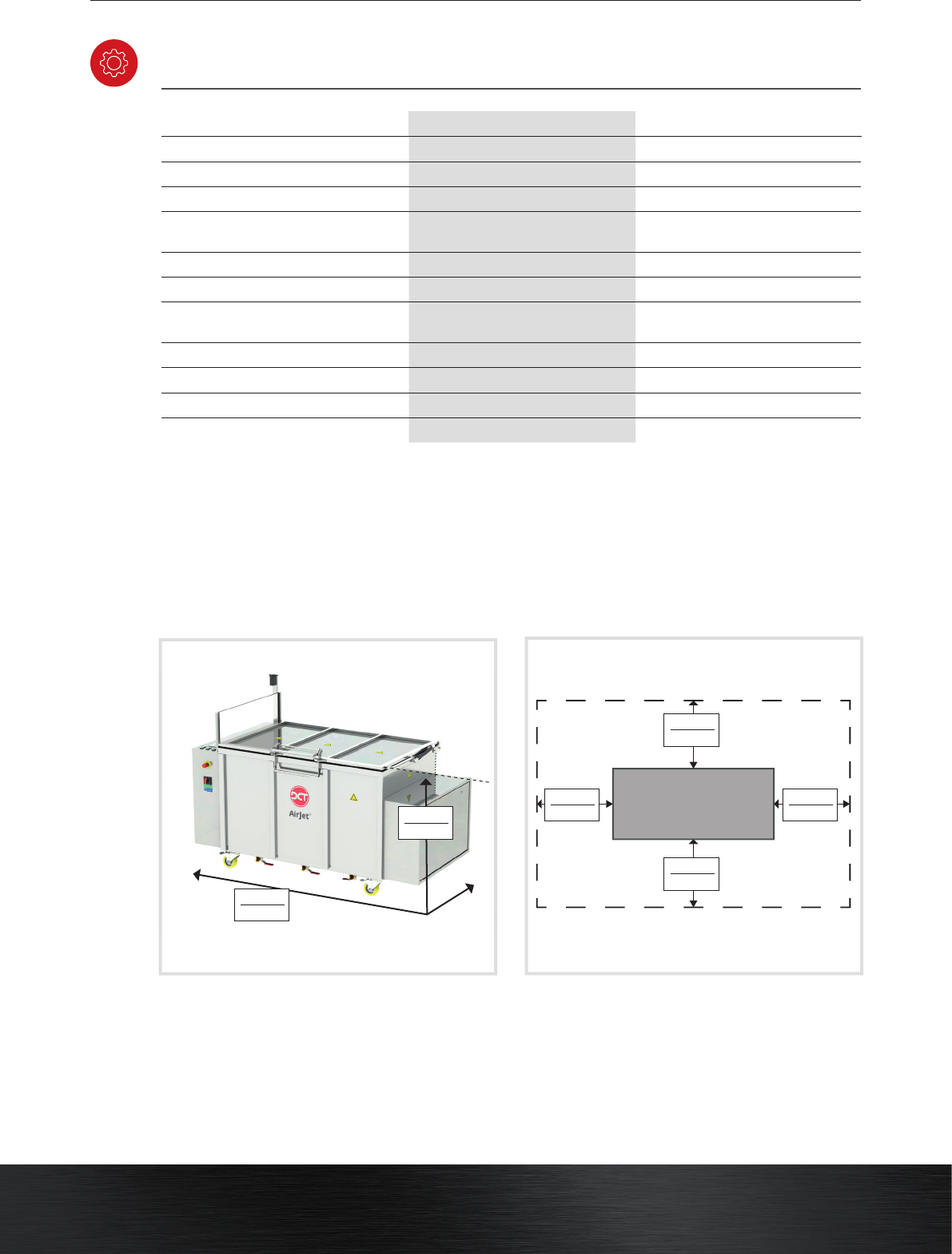

Abmessung ( B x L x H) 1800 x 1080 x 1150 mm 70.8 x 42.5 x 45.3 in
Gewicht 310 Kg 683 lbs
Ø Energieaufwand auf 1 Zyklus 1,65 kWh 1.65 kWh
Verbrauch an Reinigungs üssigkeit auf 1 Zyklus 0,05 – 0,3 l 0.01 – 0.08 gal
Druckluftverbrauch auf 1 Zyklus 83 l / 5 Bar 21,93 gal / 72.5 PSI
Max. Abmessungen von gewaschenen Teilen 400 x 800 x 600 mm 15.75 x 31.50 x 23.62 in
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur
bis 60°C
Ab der Umgebungstemperatur
bis 140°F
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 4,3“ PLC + 4.3“
Volumen der Speichertanks (Reinigen, Spülen) 100 l 26,42 gal
TECHNISCHE KENNDATEN
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
metrische Einheiten imperiale Einheiten
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
1800 mm
70.8 in
1150 mm
45.3 in
