AirJet ® 486 CRD MASCHINENKARTE 4 www.dct.cleaning Abmessung ( B x L x H) 1800 x 1080 x 1150 mm 70.8 x 42.5 x 45.3 in Gewicht 310 Kg 683 lbs Ø Energieaufwand auf 1 Zyklus 1,65 kWh 1.65 kWh Verbrauch an Reinigungs üssigk…

100%1 / 8
AirJet
®
486 CRD 
MASCHINENKARTE
3
www.dct.cleaning
R
C
D
C
R
D
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
Re ow Filter, Lötrahmen
30 – 50°C 86 – 122 °F 35 min. 192 **
3 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
REINIGUNG
SPÜLUNG
TROCKNUNG
AirJet
®
486 CRD 
MASCHINENKARTE
4
www.dct.cleaning
Abmessung ( B x L x H) 1800 x 1080 x 1150 mm 70.8 x 42.5 x 45.3 in
Gewicht 310 Kg 683 lbs
Ø Energieaufwand auf 1 Zyklus 1,65 kWh 1.65 kWh
Verbrauch an Reinigungs üssigkeit auf 1 Zyklus 0,05 – 0,3 l 0.01 – 0.08 gal
Druckluftverbrauch auf 1 Zyklus 83 l / 5 Bar 21,93 gal / 72.5 PSI
Max. Abmessungen von gewaschenen Teilen 400 x 800 x 600 mm 15.75 x 31.50 x 23.62 in
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur
bis 60°C
Ab der Umgebungstemperatur
bis 140°F
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 4,3“ PLC + 4.3“
Volumen der Speichertanks (Reinigen, Spülen) 100 l 26,42 gal
TECHNISCHE KENNDATEN
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
metrische Einheiten imperiale Einheiten
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
1800 mm
70.8 in
1150 mm
45.3 in
AirJet
®
486 CRD 
MASCHINENKARTE
5
www.dct.cleaning
Speisung 400V, 32A, 50Hz* (3+N+PE) 400V, 32A, 60Hz* (3+N+PE)
Max. Leistungsaufnahme 9,5 kW 9.5 kW
Druckluftanschluss Schlauch Ø 6 mm Schlauch ID 0.24
Empfohlener Arbeitsdruck 2 – 4 Bar 29 – 58 PSI
Druckluftqualität 3. Klasse ** 3. Klasse **
Ø Absaugungsanschlussr Ø 100 mm ID 3.94 in
Benötigte Absaugungskapazität 380 m
3
/h 13 400 ft
3
/hod
Mindestüssigkeit für den ersten START 2 x 50 l 2 x 13,21 gal
Erforderliche Servicefreiheit rundherum
den Anlage
600 mm 23.6 in
* Bei Verwendung eines Frequenzumrichters
** Nach ISO 8573-1

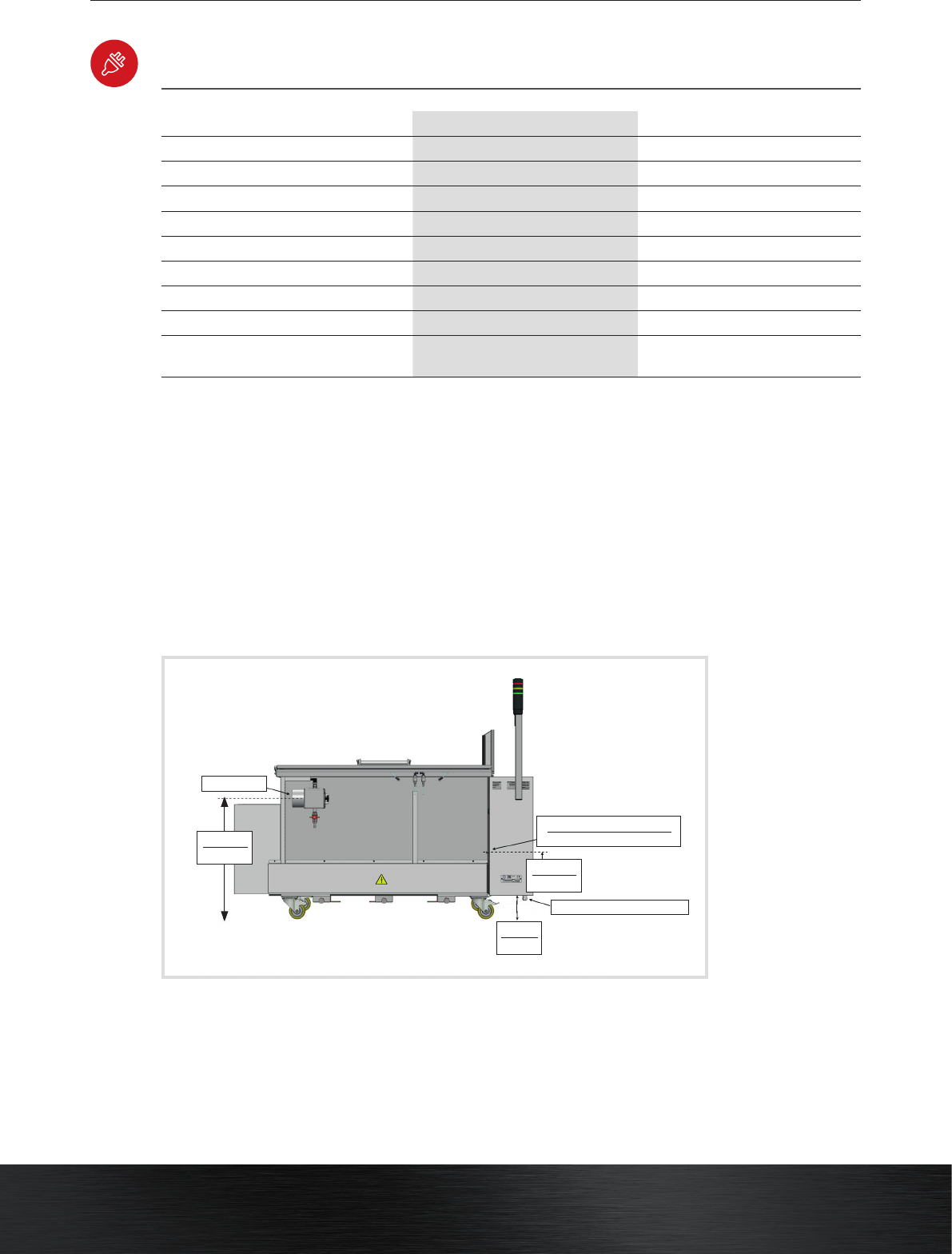

INSTALLATIONSANFORDERUNGEN
metrische Einheiten imperiale Einheiten
Eingangsluftdruck 1x Ø 6 mm
Eingangsluftdruck 1x Ø 0,2 mm
409 mm
16.1 in
154 mm
6.1 in
730 mm
28.7 in
Schornstein
Elektrische Eingangsleistung
ZURÜCK
ANSICHT
